三、ACV挡的故障检修
DT890A型数字万用表ACV挡的电路如图5所示，这是典型的平均值响应仪表，即AC／DC转换器输出的是平均值电压V\(_{0}\)-，而仪表显示值则按被测正弦电压的有效值来标定。
ACV挡不能测量，故障大多是因误测高压而将TL062损坏后造成的。TL062属于高输入阻抗、低失调电压的双运放，其中一个运放构成线性AC／DC转换放大器，另一个运放供蜂鸣器挡使用。VD5是整流管，正半周时VD5导通，VD4截止，信号流程是IC3a→C10→VD5→R7→R8→RP2→COM（模拟地）。负半周时VD5截止，而VD4导通，电流泄放回路为：COM→RP2→R8→VD4→C10→IC3a。显然，当VD5开路损坏时也会造成信号中断，无法测量，需更换一只1N4148型高速开关硅二极管。RP2是ACV挡的校准电位器，调整它可使AC／DC转换电路的总增益为2.22倍，经整流后获得的V\(_{0}\)-在数值上等于被测交流电压的有效值。如果发现各交流电压挡的显示值严重超差（均偏高，或偏低），应检查RP2的滑动触头是否松动、移位，引起误差。校准方法是将仪表拨至200mmV AC挡，输入100mV（有效值）正弦电压，然后调整RP2使显示值为100mV。
ACV挡的输入阻抗高达10MΩ，为抑制外界干扰，大都采用屏蔽罩（有的在后盖贴有金属箔作屏蔽层）。若低压挡在测量过程中严重跳数，则应检查屏蔽罩是否拧紧或屏蔽层引线是否断开。此外，当VD3接触不良而开路时，仪表的非线性失真会增大。
普及型数字万用表（如DT810、DT830B／C／D）为简化电路和降低成本，采用简易AC／DC转换器，由二极管1N4004（1A／400V）组成半波整流电路，再经过滤波电容获得平均值电压。此类仪表不用运算放大器，也未设置调整元件。常见故障是整流管损坏，更换时管子的耐压值不得低于400V，以便能承受220V交流电的峰值电压。需要指出，为安全起见还应增加一只保护二极管，接于整流管正极与模拟地之间，负半周时可为电流提供泄放回路，对整流管起到保护作用。有的仪表未加，建议用户自己焊一只保护二极管，型号仍选1N4004。
四、Ω挡的故障检修

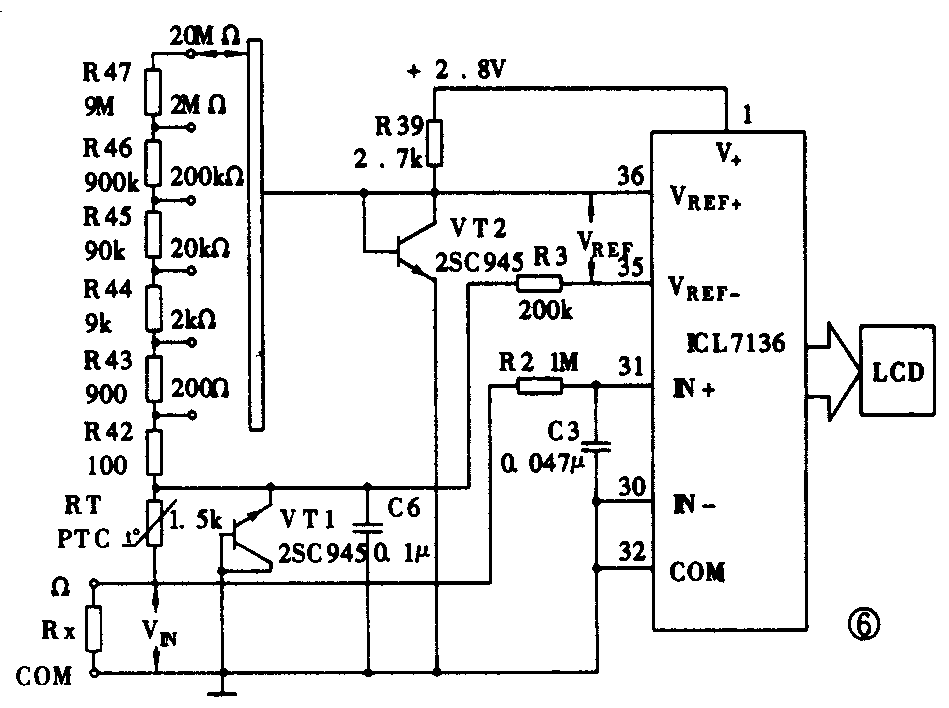

DT890A型数字万用表采用比例法测量电阻值，电路如图6所示。ICL7136内部2.8V基准电压源经过R39提供测试电压。这里借用分压电阻（R42～R47）作为标准电阻R0，再和正温度系数热敏电阻（PTC）RT、被测电阻RX形成串联电路。以V\(_{R}\)0作为基准电压，而将VRX作为输入电压V\(_{IN}\)，故RX=R0·VIN／V\(_{R}\)0从而实现了Ω／V转换。
Ω挡的故障率很高，绝大多数是由于误用电阻挡去测量220V交流电压而造成的。常见故障是量程开关的触点烧损、簧片变形、印制导线熔断（印制板上有烧焦处）。修理时首先用无水酒精棉球擦去污垢，再用镊子、尖嘴钳、电烙铁等工具修复簧片和触点。在不影响使用的情况下，可用导线将熔断的印制导线接通。然后检查保护元件（RT、VT1）是否损坏。RT在室温下的电阻值为1.5kΩ。一旦误测电压时，输入电压便经过RT→VT1→COM，把VT1的发射结反向击穿，电压钳位于6V左右，可保护7136不受损坏。与此同时，RT阻值急剧增大，起到限流作用，确保VT1处于软击穿状态。只要撤去输入电压，VT1就恢复正常状态。VT1可用JE9013代替；但RT绝不能用负温度系数热敏电阻（NTC）代替，否则起不到保护作用，还容易损坏A／D转换器。
电阻挡在开路时不显示溢出符号“1”，主要原因是机心受潮，印制板漏电。可用灯泡或置于暖气旁烘干机心，再用无水酒精棉球擦净印制板上焊接标准电阻的区域以及接入RX的区域，消除漏电现象。对20MΩ挡而言，即使轻微漏电，也会造成明显的测量误差。容易被忽略的是仪表面板受潮或沾上污垢，也会在V／Ω与COM插孔之间形成漏电。

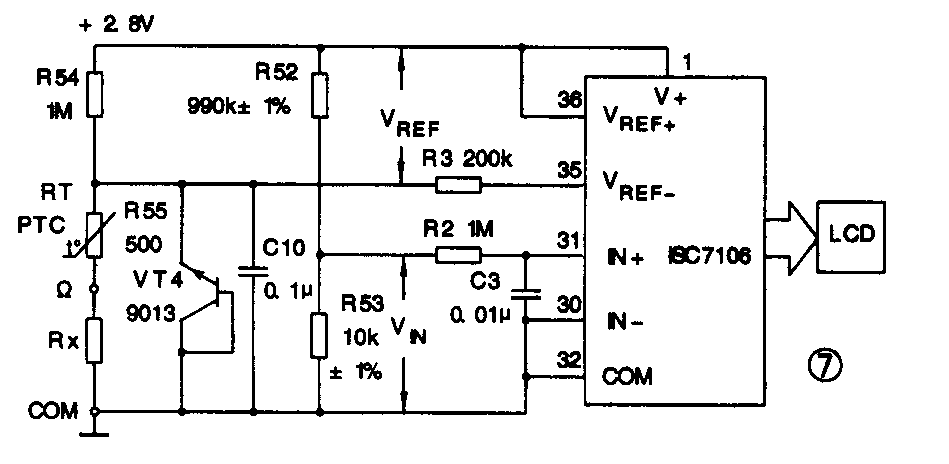

DT890B型数字万用表还增加了200MΩ高阻挡，电路如图7所示。该挡的特点是将被测电阻RX与基准电压的电路相串联，使V\(_{REF}\)随RX而变化，TSC7106的输入端则接一固定电压VIN。这样既扩展了电阻挡的量程，又避免仪表在测高阻时发生跳数。需要指出，200MΩ挡属于参考挡，仅适宜测量20MΩ～200MΩ的高阻，且测量误差在±5％以内属正常现象。还应说明，该挡在表笔短路（RX=0）时显示10个字的固有误差，亦属正常现象。有的操作者还误以为仪表出现故障。仅当超出10个字时，才能视为故障。该挡出现严重跳数时，说明附近存在强电磁场干扰，应尽量远离干扰源。该挡的保护电路由RT和VT4构成。精密分压电阻R52、R53的阻值改变，会引起测量误差。更换时，二者需要选配，阻值误差不得超过±1%。-完- （沙占友）
