本文介绍一种质优价廉的彩灯控制专用集成电路SZ-9201。它共有四路输出，可呈现彩灯的“跳跃”、“流水”、“全亮”三种状态。适合于制作闪光玩具、电子礼品、橱窗装饰、舞会彩灯装饰、广告牌显示等。
SL-9201 IC系CMOS工艺制造，具有低功耗，宽工作电压（3～7V DC），内置抗压器。其输入、输出均设保护电路。并且可直接驱动可控硅元件带动大功率彩灯工作。SZ-9201 IC采用双列直插式8脚塑封，其外形及引脚排列如图1所示。①脚（V\(_{SS}\)）——接电源负极端；②脚（OSCI）——内部振荡器输入端；③脚（OSC\(_{O}\)）——内部振荡器输出端；④脚（VDD）——接电源正极端；⑤脚、⑥脚、⑦脚、⑧脚（Q1、Q2、Q3、Q4）——触发信号输出端。

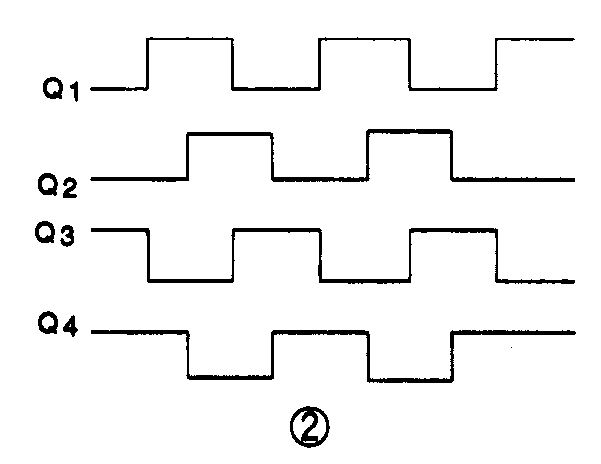

SZ-9201 IC内部由振荡器、分频器、输出驱动器等电路组成。其四路输出波形如图2所示。

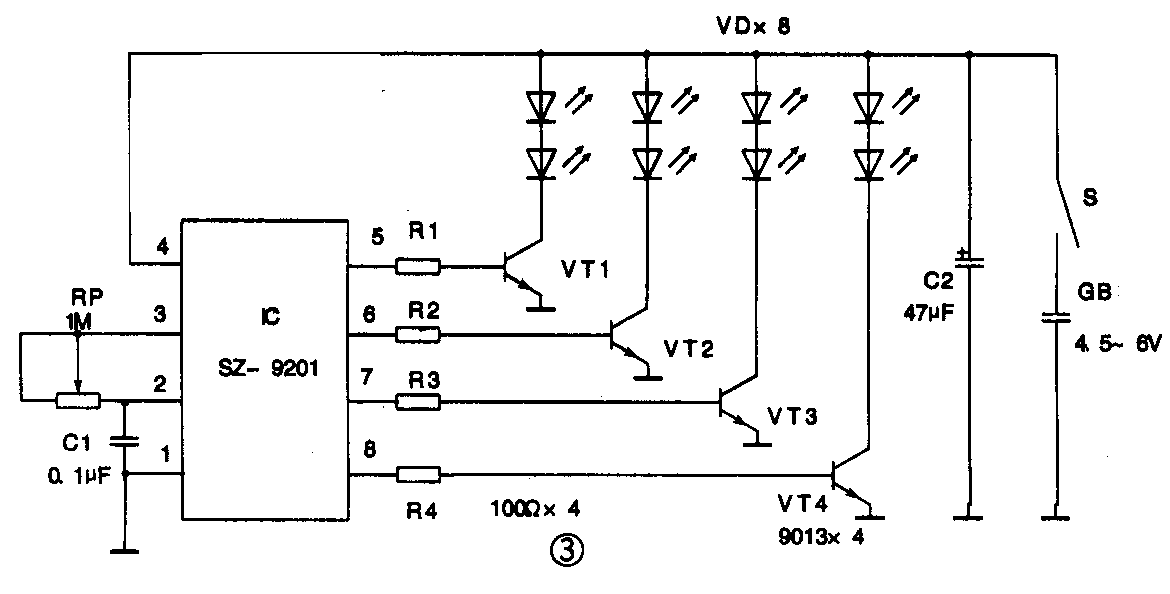

SZ-9201 IC的直流应用电路十分简单，其电路工作原理如图3所示。
接通电源开关S，IC SZ-9201便开始工作。从IC⑤～⑧脚输出的方波脉冲轮流使三极管VT1～VT4导通，从而带动发光二极管VD闪烁发光。调节RP可以控制IC内振荡器的工作频率，从而控制⑤～⑧脚输出方波的脉宽。当振荡频率很低时，其脉冲较宽，发光二极管呈“跳跃”闪光；当振荡频率适中时，发光二极管是“流水”状闪光；当振荡频率很高时，脉宽很窄，肉眼看起来，快速闪动的发光二极管就呈“全亮”状态。

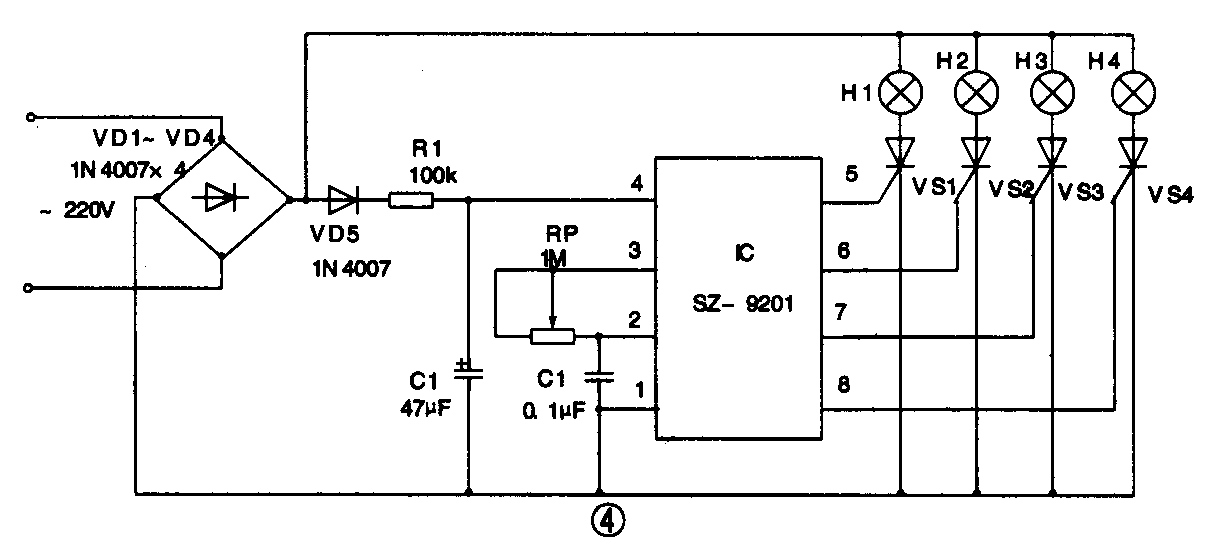

SZ-9201 IC的交流应用电路工作原理如图4所示。
220V交流市电经二极管VD1～VD4整流后，VD5隔离，由R1降压，C1滤波。由于IC内部已设置了电源保护电路及稳压器，故无需稳压。由IC⑤～⑧脚输出的方波脉冲轮流使单向可控硅VS1～VS4导通，故带动大功率彩灯群闪烁发光。同样，调节RP可使H1～H4作“跳跃”、“流水”及“全亮”三种花样。该电路适用于舞厅、橱窗装饰、广告牌等。（陈国华）
