在维修家用电器时，经常需要判断可控硅的好坏。可控硅VS的伏安特性是VS的阳极a、阴极k间加正向电压，控制极g无正向电压，这时VS呈“正向阻断状态”，可控硅VS不导通。当控制极电位上升到触发电平（一般这个触发电平不得超过10V）时，控制极g产生控制电流，VS导通。VS一经触发导通，不管控制极g电压是否存在，仍然保持导通。根据这个道理，设计制作一个简单的检查器来判定VS的好坏。

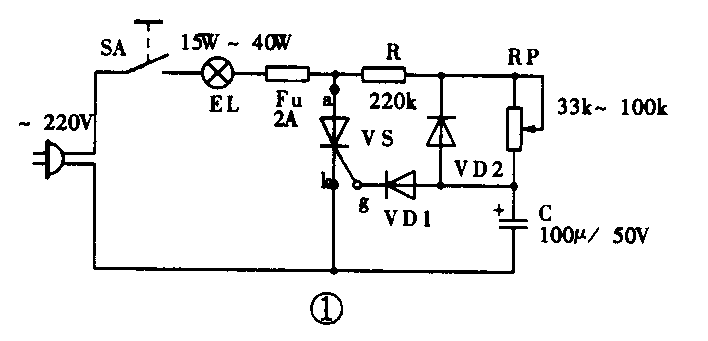

电路见图1。在交流电正半周，市电向电容器C充电至VS触发电平，充电时间取决于限流电阻R、电位器RP、电容C及VS两端（阳极a与阴极k）的正向电压。若电灯亮，证明VS是好的，否则，可控硅是坏的。二极管VD1、VD2是用于产生VS触发电平，且有保护VS的控制极g，使其达到VS“最小维持电流”的作用。

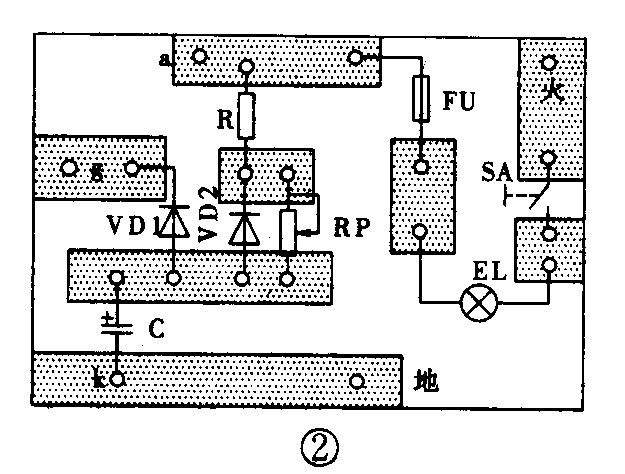

印制板见图2。在一塑料肥皂盒的上盖上装一电灯座，左侧钻孔，将VS的阳极a、阴极k、控制极g用三只带鱼尾夹的导线引出作检测用。右侧钻孔，将带插头的两根导线从此处输入焊在印制板上。为安全起见，在高压处，如开关SA、保险丝管FU、灯泡座及VS阳极等均用电工黑胶布粘封。（陈柏喜）
