此电子有奖游艺机在游艺过程中，将以优雅的音乐信号给人以心旷神怡之感，用快速的流动光点对奖品位置进行随机扫描。游艺者一旦操作结束，音乐声立即中止。同时，流动光点转变为只有一只发光二极管固定点亮，由此可确定此次游艺中奖与否。使用中，游艺者可以根据两种规定（点奖和随机奖）自行选择中奖方式。
电路结构
图1为电路原理图。T、VD1、C1组成交流降压、半波整流、电容滤波电路，用于提供整机的直流工作电压。IC1为十进制计数译码集成块。VD5～VD14为流动光点扫描显示发光二极管。发光二极管VD15～VD24和开关S0～S9组成点奖位置显示电路（选择随机奖，此部分不用）。R7、R8是上下两组发光管的限流电阻。SB1为游艺者使用的自复按钮。R1、VD2构成交流限幅电路。限幅后通过R2、R3和VT1组成的开关电路向IC1的CP端提供推动脉冲。R9、VD3、VD4、C2组成简易直流电源，为IC3音乐集成块的工作提供条件。它们的设置主要是用于活跃游艺气氛。IC2、R5、VT2、继电器K和指示灯HL，组成每次游艺操作结束后的自动封锁及显示电路。K-1（常闭触点）是K自身的一组触点。在SB1按下后，此触点状态确定IC1的CP端有无计数脉冲。SB2是供主持人使用的控制按钮。虚线框内电路安装在整机面板上。
工作原理
以点奖为例，假定游艺者点明的为9号位置奖品，由主持人合上S9开关。VD24点亮，说明9号位被点奖。同时，由主持人按一下SB2使IC2清零。IC2的Y1为“0”使VT2截止，K继电器失电释放，K-1触点回归到闭合状态。接着，游艺者可按下SB1使3、4两点断开，1、2两点接通。3、4两点断开，将在IC2的CP端产生“1”到“0”的负阶跃跳变。由于IC2的计数条件为：CP端必须是正跳变脉冲，故负跳变信号不会对其产生影响。1、2两点的接通将发生如下情况：（1）12V交流电经R9、VD3、VD4和C2使IC3得到直流电压，扬声器对外播放音乐信号，以示一轮游艺活动已经进行。（2）12V交流电经R1、VD2限幅，使VT1三极管随工频频率的变化而工作于开关状态。IC1的CP端在推动脉冲的作用下计数译码。由于VT1集电极输出的脉冲频率高达50Hz，故VD5～VD14的扫描速度极快，看上去好像亮成一片。一旦游艺者松手，即SB1弹起，1、2两点断开，3、4两点接通。3、4两点刚从断开转到闭合的瞬间，在IC2的CP端上必定产生从“0”到“1”的正阶跃脉冲使IC2计数，Y1输出“1”电平。Y1为“1”，使VT2饱和导通而带动继电器K得电工作。K-1触点从闭合转为断开，确保未得到主持人许可而擅自按动SB1时，整个电路仍保持前一次操作后的状态，有效地达到了自动封锁的目的。同时，HL发光，以示电路处于拒绝启动状态。由于IC2的Y1端跟EN端直接连通，当Y1（Y1=EN）为“1”时，IC2的计数门将被封锁。在这种情况下，若再有人按动SB1，尽管松手后在CP端产生了正跳变脉冲，但因EN为高电平，迫使IC2不工作，Y1为“1”的状态不变。只有主持人按一下SB2复位键，Y1才会为“0”。
SB1松手后，IC1的输出端已处于某一固定状态（即VD5～VD14中只有一只发光二极管固定点亮）。若是VD14点亮，则它和点亮着的VD24在对应的位置上发光，此次游艺点奖成功，9号位置的奖品归游艺者。若是其它发光二极管点亮，一定和点亮着的VD24发生错位，游艺者当然就得不到任何奖品了。
随机奖的使用方法：S0～S9全部断开。由主持人按一下SB2按钮，则IC2复位，HL指示灯熄灭，以示电路的自锁状态已被解除。接着游艺者即可按下SB1（何时松开由操作者自己掌握）。一次操作完毕，那一个位置的发光管固定点亮，该位置只要有奖品就归游艺者。若发光管所指位置未放奖品，此次操作为“空门”。

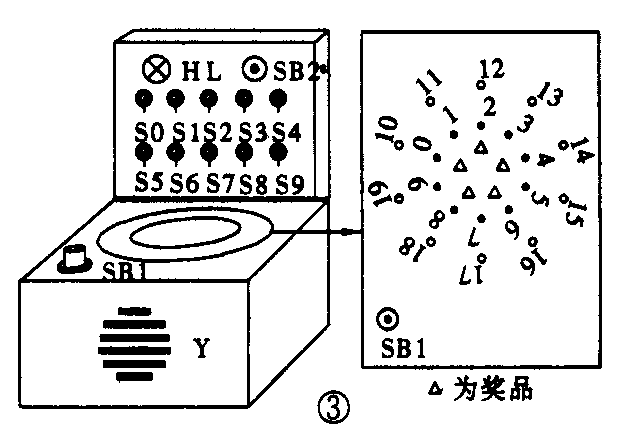

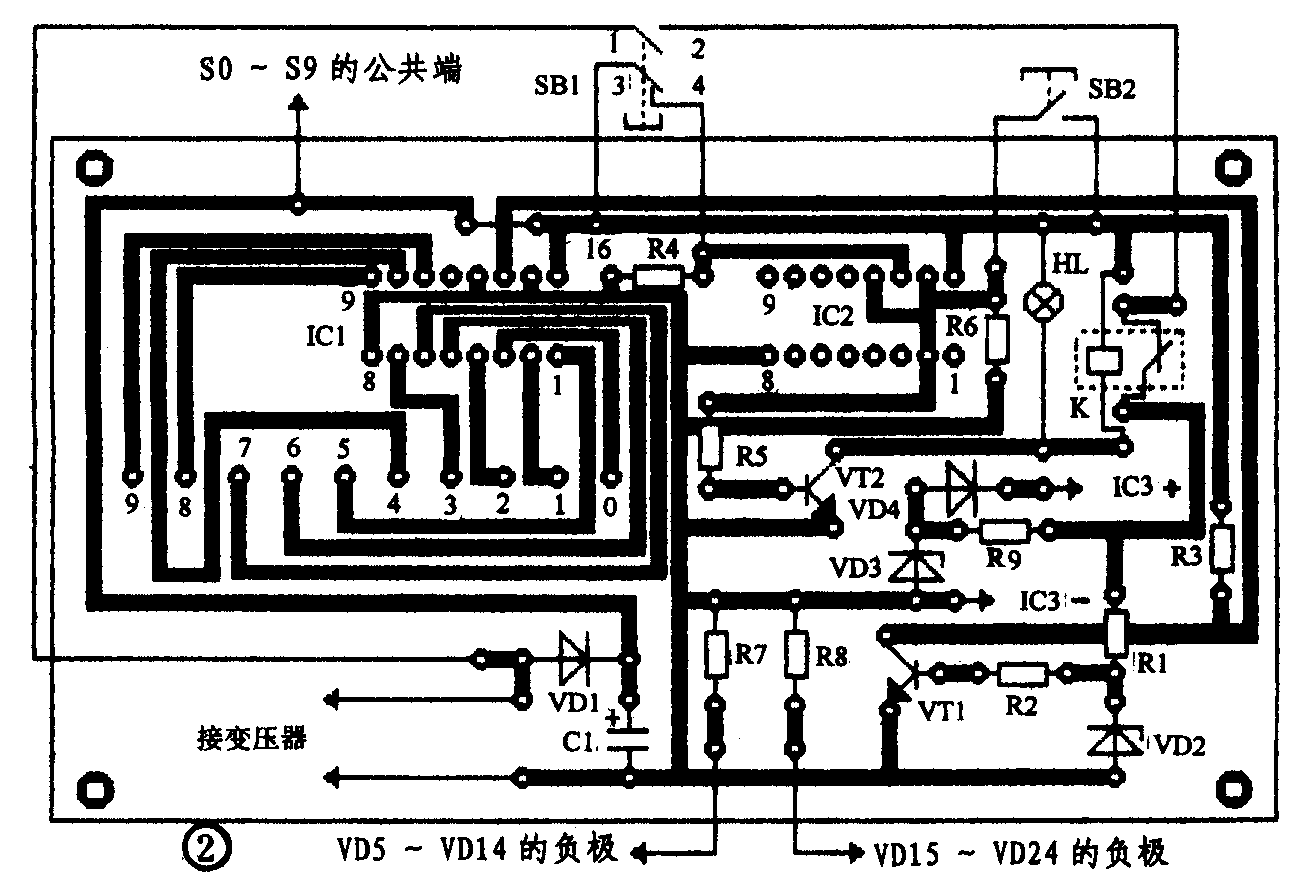

图2为1:1的电路印制板图。图中有一排标着9、8、……、0的焊点，它们分别是IC1的Y9、Y8、……、Y0的输出，只是省略了Y字符。另外，C2电容应跨接到IC3标注的“＋”、“－”极上，这样可避免引线较长时扬声器不能发出正常音乐声的情况发生。组装时将VD5～VD14和VD15～VD24两组发光二极管分内外层在面板上布置成圆状，且使VD5和VD15、VD6和VD16、……、VD14和VD24一一对应。图3为整机及面板布置图，发光二极管只标了数字代号。（金有锁）
