AN7086S是日本松下公司新推出的单片录放集成电路，广泛应用于具有录放功能的随身听中。AN7086S内含放音前置、录音前置、录音驱动放大电路、功放输入放大级、功放1、功放2以及声控、功放静音、录放转换、ALC等控制电路。
AN7086S功率放大器的主要特点是有OCL和BTL两种工作方式。当用BTL工作方式时，输出功率比较大。在录音电路中，突出的特点是具有声控录音功能。AN7086S采用24脚双列扁平封装，工作电压范围1.8～4.5V，推荐工作电压V\(_{CC}\)＝3V，静态电流典型值20mA，当VCC＝3V，R\(_{L}\)=8Ω时，BTL工作方式的输出功率P0=250mW以上。
图1是集成电路AN7086S的应用电路图。图1中，S1是录放开关，图示位置为放音状态；S2是声控开关，图示位置为暂停位置，另外两个位置依次是声控打开、声控关闭。
AN7086S集成电路工作原理如下：当17脚为低电位时，该集成电路处于放音状态。磁头信号从24脚输入放音前置放大器，①脚是放音前置负反馈。磁头信号经放音前置放大后从②脚输出经音量电位器调节后从③脚进入功放输入放大器。放音状态时，功率放大器工作在BTL方式。功率从⑧、两脚输出。当17脚由低电位变为高电位时，该集成电路由放音状态转为录音状态，放音前置断开，录音电路接上。话筒信号由输入录音前置，放大后分成两路：一路输入录音驱动放大器，由输出给磁头；另一路由②脚输出给音量电位器。音量电位器在录音状态下有两种功能：一是调节录音时的监听音量；二是声控录音时调节声控录音启动电平。音量电位器调得比较小时，需要输入话筒的声音大，当大于设定值时，⑥脚输出由高阻变为低阻，与⑥脚连接的三极管导通，启动电机运转，达到声控录音目的。

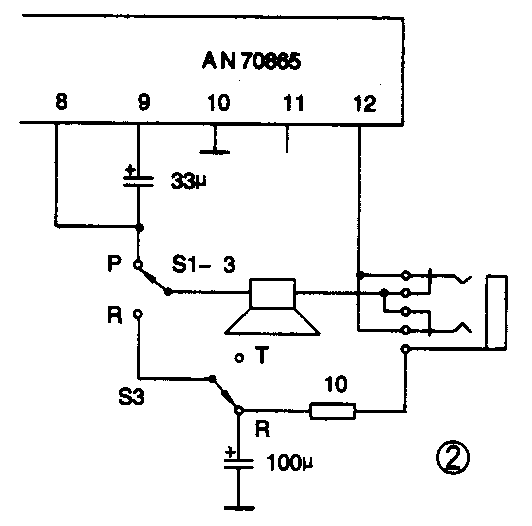

AN7086S集成电路主要是为单片录放随身听设计，因此在话筒录音时，为了防止扬声器对话筒的声反馈引起啸叫，在内部控制电路作用下，功放1关闭，⑧脚变为高阻输出，扬声器无声。录音监听信号来自脚功放2的OCL输出。在图2的应用电路中可用耳机监听。由于AN7086S在录音状态下的这个特点，使得该集成电路用于收录放机时，当从收放状态转为收录状态时，功放也从BTL转为功放2的OCL工作方式，输出功率因此降低。为了使扬声器也能发出声音，需利用收音／磁带转换开关中的一组开关，将扬声器切换到功放2的OCL输出端，接线原理图如图2所示。
AN7086S的引脚功能以及从V\(_{CC}\)=3V时各引脚工作电压查阅器件随附资料或有关手册可知。实测AN7086S的功率输出如下：VCC＝3V，负载R\(_{L}\)=8Ω，总谐波失真10％时，输出功率P0=260mW，最大削波输出320mW。使用耳机的OCL输出时，当RL=16Ω，总谐波失真10％时，输出功率P\(_{0}\)=40mW，最大削波输出45mW。（韩家明）
