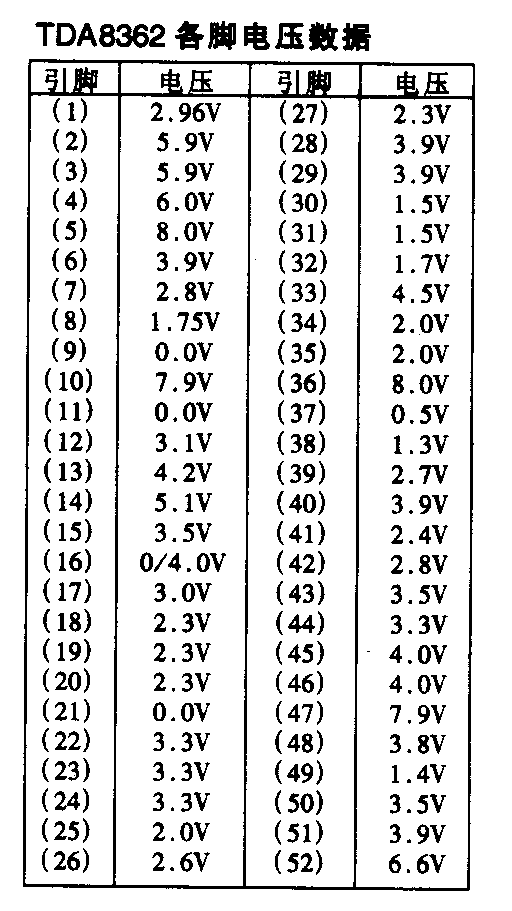

单片集成电路TDA8362是荷兰飞利浦公司推出的彩色电视机单片集成电路，它是采用52个引脚双列直插式封装，各脚的功能如图1所示，参数如附表所示。它是目前国际上先进的集成电路，国内许多电视机厂家都越来越重视用它来开发新一代的多制式彩色电视机，国外大的电视机生产制造商都已采用，如日本的“三洋”、“夏普”、“日立”、韩国的“三星”等。集成电路TDA8362采用BIMOS＋MOS技术，适应性强，集成度高，视频处理单元应用高频双向处理电路，如图像中频电路和各种滤波电路。所有的数字电路部分应用MOS处理，这是因为MOS电容器能够集成相当长的时间保持不变。除调谐电路外，TDA8362内部包含了所有的小信号处理功能，如图像中频、伴音中频、行场同步、PAL／NTSC处理、RGB处理电路等，还采用了最新电路，如集成的基带延迟线、色度带通、陷波电路、PLL伴音解调与开关电路，此外非常容易增加SECAM解码功能，适应50Hz或60Hz场频的信号，可满足多制式彩色电视机的要求，以适应国际市场。TDA8362与等效的单片电路和两片电路比较，其外围元件比传统的两片机减少一半，整机只有一个中频线圈，仅需要一个外部调整点。
采用集成电路TDA8362设计的机心与采用三洋单片集成电路LA7680的E3机心相比，更具有先进性，它性能好，功能强，外围元器件更少，具体特点如下：
（1）集成度高。用单片集成电路TDA8362开发的新一代彩色电视机可实现TA两片、Mμ两片、三洋单片等机型所有功能，而且亮度延迟线，钟形滤波器，伴音解调等全部内藏，外围元器件少，不用调整。
（2）扩展功能方便。具有RGB输入、AV输入、Y／C分离输入，可实现图文电视、画中画接收、S-VHS端子，不需要增加接口电路。
（3）容易实现多制式接收。只需增加一只3.58MHz晶体即可实现视频NTSC制式接收，增加一片TDA8395和4只电容即可实现SECAM制式接收。
（4）调整简单，生产效率高。对于目前生产上难以调整和控制的参数，几乎不用调整。
（5）外围元器件少，生产成本低，与三洋E3机心相比，当增加SECAM制式时，少用阻容元件80多个，晶体管15个，中频线圈5个，电感12个。当增加视频NTSC制式时，仅增加一个晶体，在多制式情况下，飞利浦单片机心比A3机心减少元器件三分之一。
（6）应用灵活，通用性强。在同一块PCB板上使用TDA8362可组成一个多制式国际机型，便于出口，在国内可采用OM8361进一步降低成本，而且可直接换CPU（CTV22S．PRC1／1.1C）使之成为中英文屏幕显示遥控系统。
图2是用TDA8362集成电路开发新一代彩电的应用方框图。整机的信号流程如下：天线接收的电视信号经高频调谐器SK9393处理后输出38MHz的中频信号，经匹配网络送到预中放电路进行中频放大，以补偿声表面波的插入损耗，通过电容耦合到声表面波（SAW），以获得较高增益和信噪比的中频信号（IF），此信号送至TDA8362的（45）、（46）脚进行中频放大，同步检波，视频放大后从TDA8362的（7）脚输出，再经射随器分别送到视频通道和伴音通道。
1．图像通路：TDA8362的（7）脚输出的全电视信号经射随器和陷波网络，陷波器除去信号中的伴音成分，获得图像中频信号，再经射随器隔离输入到TDA8362的（13）脚，在集成电路的内部一路送往亮度通道，一路送往色度通道，一路送往行场同步分离电路。
2．亮度与色度通路：由亮度延时校正电路输出的亮度信号经亮度处理电路进行放大、脉冲峰化控制及黑电平箝位处理后输出至矩阵电路，色度信号经色度带通滤波电路及自动色度控制电路（ACC）放大后输出色度信号，TDA8362内部彩色解调电路主要用于彩色信号的PLL锁定检测，色同步解调、PAL识别、PAL／NTSC制消色，色调控制／色度信号处理，-（R－Y）／-（B-Y）信号解调以及SECAM参考控制信号的产生。
3．基带延迟电路：其作用相当于解码电路的梳状滤波器，主要用于PAL信号的延迟处理和色差信号的自动校准，NTSC制信号的梳状滤波，抑制SECAM制信号彩色副载波的干扰，具体原理是TDA8362的（30）、（31）脚输出的-（R－Y）和-（B-Y）信号送到基带延迟电路TDA4665的（14）、（16）脚，经内部处理后分别由TDA4665的（11）、（12）脚输出两个色差信号，然后经电容耦合送回TDA8362经钳位、放大、色差矩阵，基色矩阵产生RGB三基色信号，由TAD8362的（18）、（19）、（20）输出到视放电路TDA6103Q，直接驱动CRT的阴极。
4．伴音通路：由TDA8362的（7）脚输出的全电视信号经射随器，带通滤波网络，得到第二伴音中频，经隔直耦合到集成块的（5）脚，在内部进行限幅、PLL锁相环的同步鉴频后送到前置放大器及静噪电路，一路从（1）脚输出音量不可调的信号，一路从（50）脚输出到BTL功放TDA7065A以驱动扬声器，TDA8362的（1）、（51）脚分别接有音频去加重电容。
5．行场电路及其它控制电路：行场电路由TDA8362的（36）～（43）脚组成，行VCO振荡器的起振电源经滤波退耦合加到（36）脚，第二鉴相器处理后的行频方波脉冲由（37）脚输出送到行激励管，放大后的行激励信号经行激励变压器推动行输出管，使行管工作在开关状态，向行偏转线圈提供行频电流以产生行扫描电子束所需的水平偏转磁场。TDA8362的（42）脚为场启动电源，（40）脚外接场锯齿波形成电容，（43）脚输出的场锯齿波去激励场输出电路TDA3653B，从而驱动场偏转线圈使电子束完成垂直方向的偏转，（41）脚为场反馈信号输入端。本机的电源电路是典型的自激式脉冲调宽开关电源，主电路结构属降压型，是一个冷机心电源，控制电路采用直接取样，光电耦合传送误差信息，开关变压器次级向整机提供5组电源。
6．本机所采用的遥控系统是CTV222S．PRC1，这是一个四位微控制器PCA84C444，它是一个低成本，外围元器件少的多功能电视机遥控系统。它采用电压合成调谐方式（VST），适应范围广泛，所有遥控功能可通过微控制器的屏幕显示电路（OSD）在电视屏蔽上得到显示，显示功能强，可显示多种色彩，具有五个包含在微控制器之中的数模转换器，用于对图像和声音功能的直选控制，使用方便，并具有全自动搜索记忆（AUTO STORE）存储40／90个节目号、无信号自动关机和定时功能，该系统还具有等待关机、静音、多系统控制（SYSTEM）和AV、S-VHS开关，具有硬件选择功能使其能适合所有的设计要求。（张玉香）
