本文介绍的T5W无线遥控组件，采用编解码无线遥控技术，36MHz超外差式调频制传送，具有抗干扰强、保密性好、遥控距离远等优点，广泛适用在灾情、防盗报警、工业自动化控制作传输部件。制作时应严格遵守有关无线电管理条例。
T5W遥控组件包括一个发射盒和一个接收盒，体积80mm × 60mm × 18mm，组件出线采用线路板插座，方便安装及维修，组件外接的外围电路十分简单，下面分别介绍。
一、发射组件

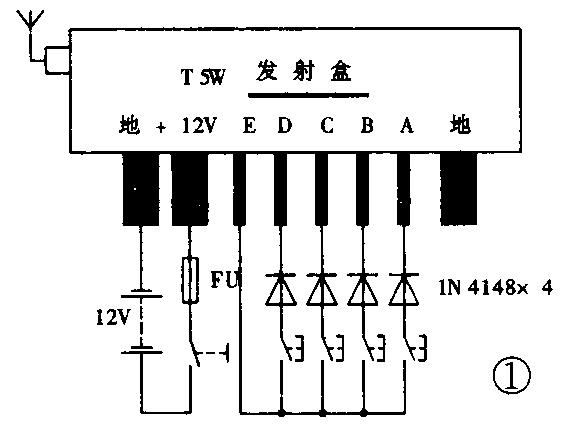

发射组件内部由编码电路、调制倍频、间歇控制电路和功放输出等部分组成，外引脚见图1，用户只要在A、B、C、D端（1～4位）通过按键及四只二极管1N4148联接至E脚。当按动某键时，发射电路便按照发射0.6s、间歇3s的方式工作，把A～D端控制信号通过加密处理由天线发射出去。
按键开关的A、B、C、D代表着1、2、4、8码或其数码的组合，例如同时按A、D两键，其发射加密内容是9（即1+8）的数码，因此，当需要控制超出4位时，可以用二极管的组合来扩展遥控位数，这种组合码可扩展至15位。通常，发射按键开关实际上是各种传感器的输出开关，例如应用在防汛的水位遥远显示控制，其开关信号将来源于水位开关。

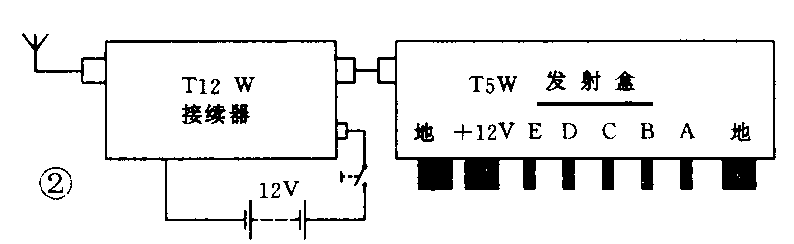

T5W组件遥控距离为8km，如增加一只T12W功率接续器，遥控距离将增加至15km，安装电路见图2。
二、接收组件
接收组件内部由高放选频、二次中放变频、鉴频整形和解码输出等部分组成，其解码的地址码与发射端的地址码绝对一致，外引脚及外围电路见图3，在接收组件A、B、C、D端以及IO端接入5只三极管及四只12V400Ω继电器，即构成四位锁存或非锁存遥控开关，当发射端操纵某键时，接收端对应继电器即吸合，继电器电触点带动执行机构。接收组件的IO端是一解码有效输出端，只要A、B、C、D任意一个得到解码信号，IO端就有输出，这个端口能方便地与A、B、C、D端组合为非锁存状态输出（见图3）。
三、天线的选择

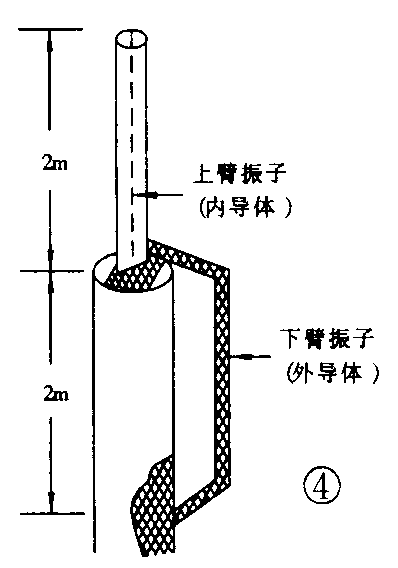

发射及接收遥控组件需架设天线才能工作，其作用是发射或接收电磁波，是不可缺少的能量转换部件，与组件匹配的优良天线，可大为增加遥控距离，若天线性能低劣，不但转换率明显下降，遥控距离近，甚至无法工作、烧毁发射管。这里介绍一种制作简单，取材容易的半波同轴偶极天线。制作方法是：用电视的75Ω同轴电缆，从端部向下量出2m处用小刀在此沿塑套轻割一周，抽出塑套。再将裸露屏蔽网向下拉，焊接在距端下部2m的电缆屏蔽网上即可，见图4。天线扎在竹杆上后再垂直架设在屋顶上。对于无法架设屋顶天线的流动用户，只能选用25cm长度的特制软天线，这时，由于功率未能得到发挥，遥控距离只能达到1／4左右。
四、注意事项
1．发射组件电源极性不能反接，且接好天线后才通电工作，否则将烧毁内部电路。
2.发射组件电源可使用12V6.5Ah电池供电，如采用市电整流稳压供电，注意功率应留有富余量。 (蔡凡弟)
