VHS录像机以其结构简单价格低廉而得到广泛的应用，特别是国内大部分中、小学，将其做为主要电教设备。但是，用这种录像机进行音像节目复制时，得到的节目在图像质量上有明显下降，主要在图像的通透性，层次感和清晰度三个方面，这样就阻碍了VHS录像机进一步利用。本文介绍一种方法，经过简单改制，可使复制的图像质量有明显改进。
一、原理
VHS录像机记录信号可通过两种方式输入，即射频输入和视频输入。其中射频输入的路径，要经过变频、检波、视频处理等通道，信号损失和受到的干扰较大，所以在复制时一般不用此种方式输入，而采用视频方式输入。但是视频方式输入的信号被记录后再重放，图像质量仍有较大降低，这是由视频信号本身的特性和录像机视频信号处理方式决定的。

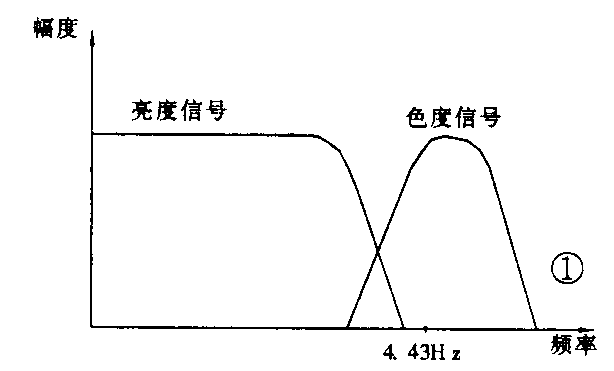

图1为彩色全电视信号的频率特性。由图中可以看出，色度信号与亮度信号的高频部分交叉重叠。录像机在记录时需要对亮度信号和色度信号分别进行处理。在亮色分离时，亮度信号通过低通滤波电路，滤去色度信号，同时也把亮度信号的高频部分滤掉。而亮度信号中正是被滤掉的高频部分决定着图像的清晰度和层次感。被记录的亮度信号缺少高频部分或者高频部分电平低，在重放时信号经电视机亮色分离时再降低一次，从而使清晰度下降程度很大。即使是具有HQ系统的录像机对亮度信号高频部分电平有一定程度的提升，也仍然达不到原画质的要求。
如果避开亮色混合与亮色分离这一途径，使亮度信号与色度信号分开输出和输入，即可避免混合时的干扰和分离时的损失，从而提高了复制图像的清晰度。
二、改制方法
改制需在两个部分进行。首先改制视频输出部分。VHS录像机重放的视频信号是将亮度信号和色度信号分别通过各自的通道进行还原处理，得到4MHz亮度信号和4.43MHz色度信号，再通过模拟加法器进行叠加混合，使之成为全电视视频信号。
改制时，切断复原后的4.43MHz色度信号进入加法器的线路，将色度信号用一个视频插口单独引出，而原来的视频输出口输出的就是不含色度信号的亮度信号。要求是：①改制后应保持原电路各处偏置电压；②原视频输出的亮度信号含有同步信号，其电平为1V\(_{p}\)-p；③色度信号输出电平为0.3～0.4Vp-p；④可用一个单刀双掷开关对亮色混合输出或分开输出进行转换。

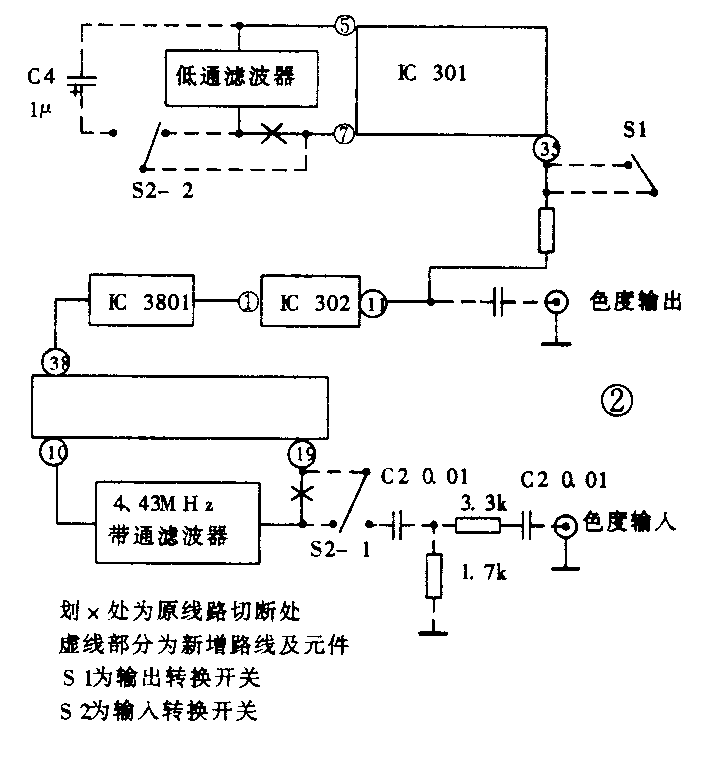

第二步改制输入部分。增加一个色度信号输入口，并且使亮度信号不通过低通滤波器，避免其高频端的损失。要求是：①亮度信号仍由原视频输入口输入，电平为1V\(_{p}\)-p；②短接亮度通道上的低通滤波器输入输出端；③将新增加的色度输入口连接到4.43MHz带通滤波器的输出端，如果下一级电路需要的色度信号电平为0.1～0.2Vp-p，需在输入端加一个分压器；④用一个双刀双掷开关进行转换。具体的改制线路（以L15为例）见图2。依此原理可对各种型号的VHS录像机进行改制。
三、应用
改制后，亮、色信号分别输出，其图像质量比用普通视频输入时有明显改善。
进行节目复制时，用两根75Ω视频信号线，将两台改制好的录像机的亮、色信号口分别连接起来，其中一台做放像用输出亮、色信号；另一台做录像用输入亮、色信号，再连接音频信号线，把两个转换开关扳到S端，即可进行复制。做录像用的机器的亮度信号输出口和射频输出口可分别做为监视用视频（亮度）信号和射频信号输出口。但是此时只输出没有彩色的图像信号，要想监视到彩色信号，可在色度信号输入口和色度信号输出口之间连接一个1μF的电容器，然后用具有S输入端子的彩色电视机监视，即可看到有彩色的监视图像。
本人改制了多台录像机，经反复试用，并与用原视频信号复制进行比较，放像和复制效果在图像的通透性和层次感等几方面均有明显改善，特别是复制用VHS摄录一体机拍摄的录像片效果很明显。改制后，可以实现把影碟机和用M9000拍摄的高清晰S-VHS图像复制成质量较高的普通VHS图像。改制后不影响录像机的一切原有功能，如L15的图像插入编辑、后配音等，仍可在此状态下进行。另外，在对色度信号较弱的节目进行复制时，可将色度信号先经过一个视频放大器进行适当放大，再输出给录像机进行记录，这就可以解决复制无色的问题。 (刘世平)
