有线电视已向广大乡镇农村发展,随着电视节目频道的增加而利用了增补频道。大量黑白电视机和一小部分使用机械式高频头的彩电,仍在乡镇用户中使用,这种电视机不能接收增补频道的节目。笔者介绍一种给机械式高频头加装增补频道的方法,供大家改装时参考。

目前使用的增补频道,是加在无线标准频道5~6中间的,频率范围在110~166MHz,为7个增补台,这是第一段。第二段在12~13频道中间,频率范围在223~295MHz,为9个增补台。我国大量使用的是KP-12型机械式高频头,现以它为例介绍加装方法。KP-12高频头在以上两个频率范围内没有对应的调谐线圈,所以这16个增补台的节目就接收不到。这里介绍的方法就是改制高频头里一些没有电视节目频道的线圈组,使其谐振频率在这两个范围里,接收增补台节目。

1.方法

将高频头的屏蔽铁壳打开,可以看到12组或13组可以旋转的调谐线圈(全频道型为13组),每组线圈都固定在高频骨架上。用小螺丝刀横向顶撬不带微调铜芯一端的骨架。可把没有节目的线圈组及骨架拆下,按附表中数据改制各组线圈,使每组线图接收一个增补台。高频头里的其它元器件都不需改动,因各组线圈为独立使用,对其它频道的线圈毫无影响,也不会影响标准频道的收看效果。

图1
图1 🔍原图 (904×687)

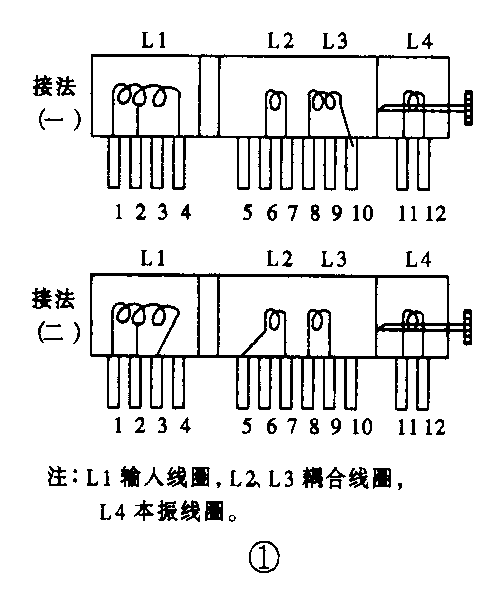

首先查出要收看的台在哪个增补频道上(可查看电视节目报),然后按附表中的数据加以改动或重新绕制。由于晶体管的输入阻抗随频率升高而降低,要达到阻抗匹配,原标准频道线圈的接线是不同的,即频道1~5是第一种接法,频道6~12是第二种接法,如图1所示。主要是输入线圈、高放耦合线圈的接线点不同,因增补频道都在标准5频道以上,所以改制后的接线要按其第二种接法。另外由于高频头的产地不同,漆包线的线径、匝数略有不同,但因成品高频头频带较宽,微调覆盖±1.5MHz,影响不大。举例:把标准9频道改为增补频带Z11,可把各线圈匝数拆一点,因频率升高、匝数应减少。如把标准9频道改为Z4,要把各线圈匝数增加或重新绕制(注意与原线圈绕向一致)。

图2
图2 🔍原图 (495×597)

2.调试

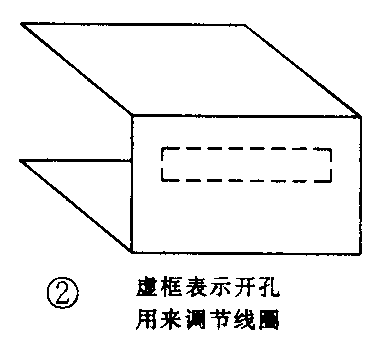

先用易拉罐外壳做一个简易高频头屏蔽壳(如图2),在调试时做临时屏蔽用。下边介绍两种调试方法供参考。

图3
图3 🔍原图 (377×344)

方法一:在有增补台节目时,将电视机的音量、对比度开大些,把已改制的调谐线圈组转到定触点上进行。

①粗调:能捕捉到电视信号时。要注意收到的是否为要接收的节目信号(伴音和图像)。只要有信号,说明这组线圈基本上谐振在该频道的中心频率左右。再左右旋转高频头的微调旋钮,使其信号增强;只能收到一种信号(图像或伴音)时,要轻轻地左右拨动本振线圈L4(用竹片)。配合微调旋钮,使两种信号全收到。原则上应使铜芯在调节范围中点处,使微调左右有一定余量。如果没有捕捉到信号,先把微调钮调到可动范围的中点,用竹片轻轻地左右拨动本振线圈与铜芯的相对位置,观察有无信号。如还没有信号、可再轻轻地拨松本振线圈,本振频率很高,拨松一匝线圈频率变化就不小,按上述方法细心调节信号总会出现的。②细调(提高信号质量):把音量、对比度钮旋到正常位置,用竹片轻轻地拨动L2和L3耦合度,即加大初次级线圈间的距离,使信号增强。(附表中线圈是强耦合,频带较宽,为了捕捉信号。)如信号还不够好,还要微调L2和L3的电感量,即轻轻地拨动线圈的匝距,使线圈拉松或压紧。注意调整任一个线圈都会影响声像,所以要细心使两种信号得到兼顾。然后微调输入线圈L1,进一步提高信号质量。最后左右旋转微调钮,使覆盖正常(声像同时最佳),用高频胶水或石腊把三组线圈封牢,这个增补台的加装就完成了。其它增补台的改造方法同上。

方法二:用扫频仪(BT-3型),调整顺序与上述相反。①先调输入线圈L1。②再调耦合线圈L2和L3。③然后调本振线圈L4。④最后测高频综合曲线。具体方法:可参考有关高频头调试书籍介绍的方法与数据进行,这里不再赘述。

附表中数据是以KP-12型为例的,漆包线的线径均为0.41mm,线圈内径均为φ3.5mm,线圈均为平绕、L3逆绕,其余均顺绕,L2L3间距为1mm。笔者曾改制数十台黑白机、数台使用滚筒式高频头的彩电,都能稳定收看节目,图像质量可达到四级以上,需要改装的读者不妨一试。(付存双)
