本文介绍的这种防盗报警装置主要由多点被动式红外线探测发射机和无线电报警接收机构成，具有以下特点：
1．采用HN911L型一体化热释电红外探测模块电路，灵敏度高，探测范围广，工作稳定可靠。
2．采用了新型多路编／解码无线电遥控组件电路FDD-5／JDD－5，抗干扰能力强，误报率低，遥控距离达8km，实现了远距离防盗报警目的。
3．电路设计简捷，体积小，功耗低，安装使用方便。
4．采用多单元发射系统组网，可实现多路监控报警，适合银行、商场、住宅区等场所使用，具有一定实用价值。
工作原理

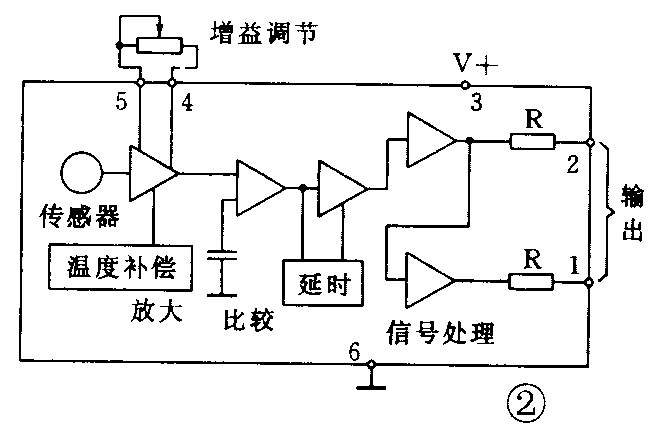

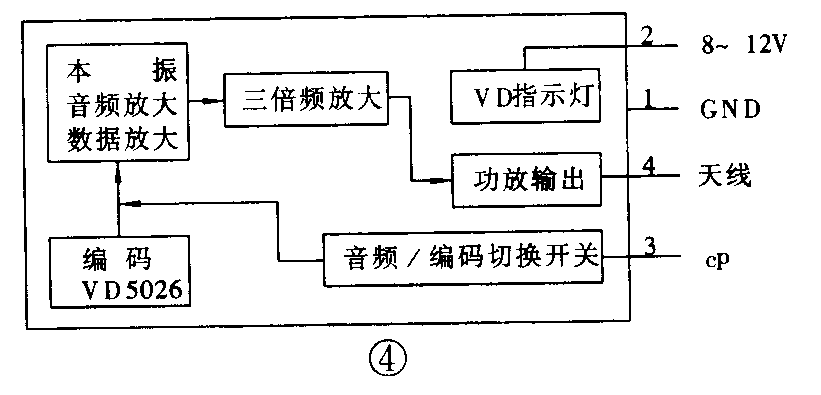

发射机电路见图1。IC1（HN911L）是微功耗红外探测模块（方框图见图2），它为6端双列直插封装。在监视环境静态时IC1的1脚为低电平，2脚为高电平（图1未采用），晶体管VT截止，继电器K不吸合，其触点K-1处于断开状态，发射机组件电路因得不到工作电源而不工作，整个电路处于待机状态，此时功耗很小。一旦监视环境出现活动人体，人体辐射的微弱红外信号经IC1内部电路放大处理后，其1脚输出高电平，触发VT导通，驱动K吸合，触点K1闭合，FDD-5得电工作，内部编码电路输出的编码信号经调制、放大后，由天线W发射出去。FDD-5的外形结构见图3，它采用金属封装。其内部电路方框图见图4。由本振电路产生12.0333MHz基频信号，经三倍频后输出36.100MHz的调频信号，最后加至功率放大级，放大后的射频信号由4脚输出经天线发射至空中。同时工作状态指示灯VD点亮。

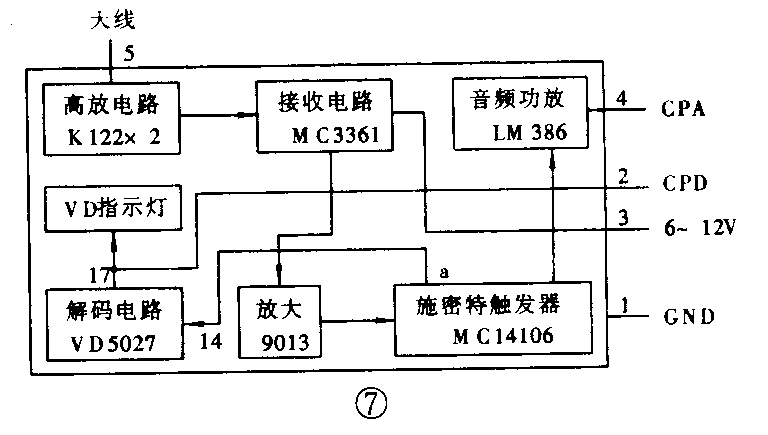

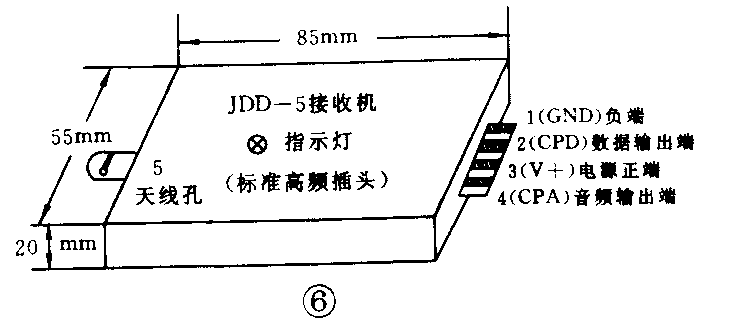

接收机电路见图5。JDD-5是解码接收机组件电路，外形结构见图6，它同样采用金属封装。其内部电路方框图见图7。图5中，在IC1未收到发射机发出的FM编码信号时，整个电路不工作。一旦IC1收到编码信号，经内部解调、放大、整形、解码、分析比较后，若编／解码电路的地址设定完全相同，则IC1的2脚输出高电平加至IC2（16路模拟传输／分配器）的1／O端，同时A、B、C、D端输出发射机传送过来的四位二进制数据（注： A、B、 C、 D端是从接收机组件JDD－5内VD5027的10～13脚引出的数据线，实际组件上没有把这四根线引出），该数据直接送入IC2的A、B、C、D端，经内部译码分配后，可形成15路输出，VD1～VD15分别指示出15只发射机的信号，从而可以分辨出15个不同的报警方位。当15路中的任意一路输出高电平时，通过VD16～VD30构成的或门电路将高电平加到IC3的G端，触发其发出3W／120dB的强力报警声，完成声、光报警的任务。此时，只有断开电源后方可解除报警声。
元器件选择与调试
两机的电源电路可采用变压器降压方式（图中未画出），并配用蓄电池做成交、直流自动转换，这样可避免停电时的后顾之忧。有关电源电路的制作方法本刊已介绍很多，在此不再复述。图1中的K选用4098型6V电磁继电器。图1、图5中的W分别选用半波偶极天线和拉杆天线。

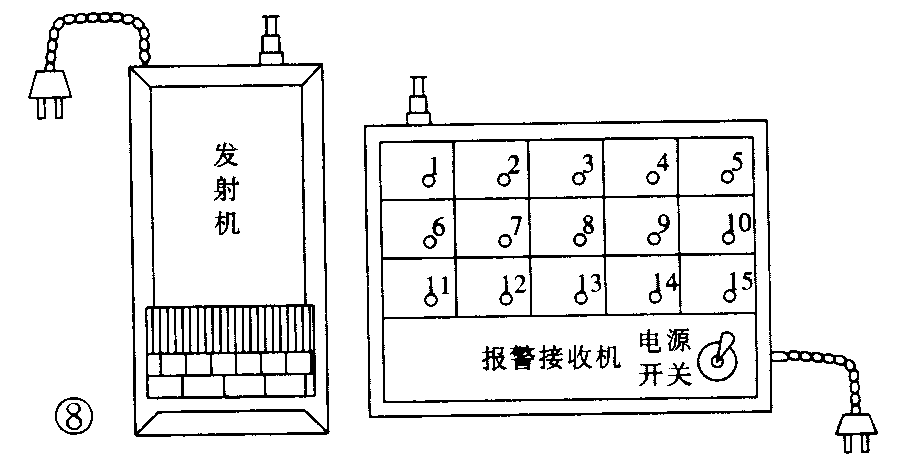

由于HN911L模块和JDD-5、FDD－5收发组件为成品，各项技术指标均已调好，所以该套电路只要元器件质量完好，且焊接无误，不需任何调试即可正常工作。制作完毕试机正常后，将发射机和接收机分别安装于图8所示自制的塑料壳中，便可投入安装使用。
注意事项
1．在红外探测模块HN911L传感器的前面，配上Q—6型菲涅耳透镜，探测距离可达15m以上。透镜的安装角度、曲度十分重要，可由实验调整。一般透镜与传感器之间的距离以20mm～30mm为宜。
2．FDD-5发射机组件在通电前应首先将发射天线接好，否则可能会烧坏其内部大功率发射三极管。
3．发射机的安装高度以2m左右为宜，但要防潮、防日光直射，且调整好探测角度。采用15只发射机可监测15个区域，当超过15路时，可采用两套防盗装置。（王泽萍）
