本文向您介绍一种典型的小型无线电收发组件，可配合各类编、解码器制作万用遥控器。
SP-3型无线电收发组件分为SP-3WA发射机和SP-3WB接收机，它们的接线图见图1。其中“DC”端接电源正极，“W”外接天线，“cp”为编、解码脉冲输出或输入端，“GND”为电源地。
SP-3WA发射机技术参数 电源电压：6V～12V；工作电流：＞0.8A；工作频率：36MHz；频偏：±5kHz；工作方式：调频（FM）；阻抗：50Ω；体积：85mm×50mm×12mm。
SP-3WB接收机技术参数 电源电压：6V～9V，建议6V；守候电流：10mA～15mA；工作频率：36MHz；灵敏度：0.5μV；阻抗：50Ω；体积：75mm×45mm×12mm。
收发组件均采用晶振稳频，工作十分可靠。SP-3组件为成熟技术制造，免调试，接入天线、电源后即可使用。

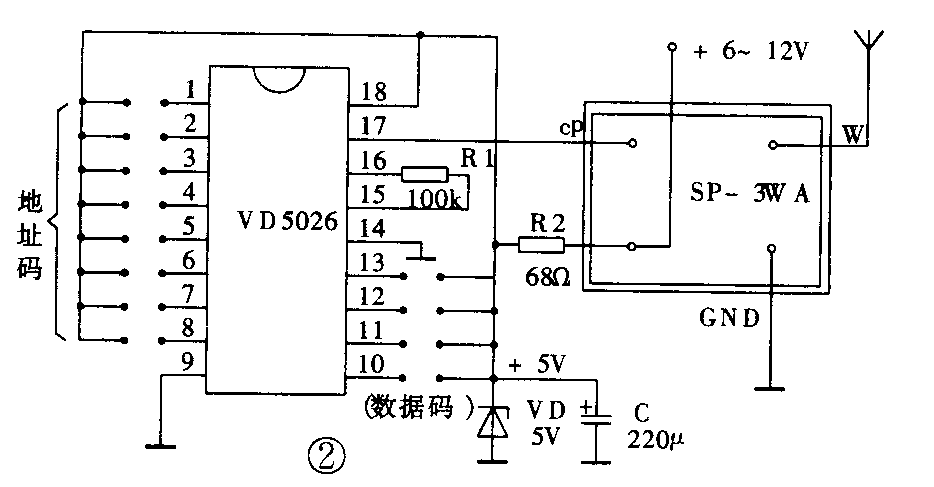

图2是利用SP-3组件制作的多路编码遥控器发射机电路图。由于SP-3WA组件电路中仅设本振、倍频、缓冲及功放电路，调制电路需外部供给，所以本电路设置调制信号接口“cp”端。当采用VD5026编码电路作为调制信号源时，发射机便将VD5026编码信号发射出去。

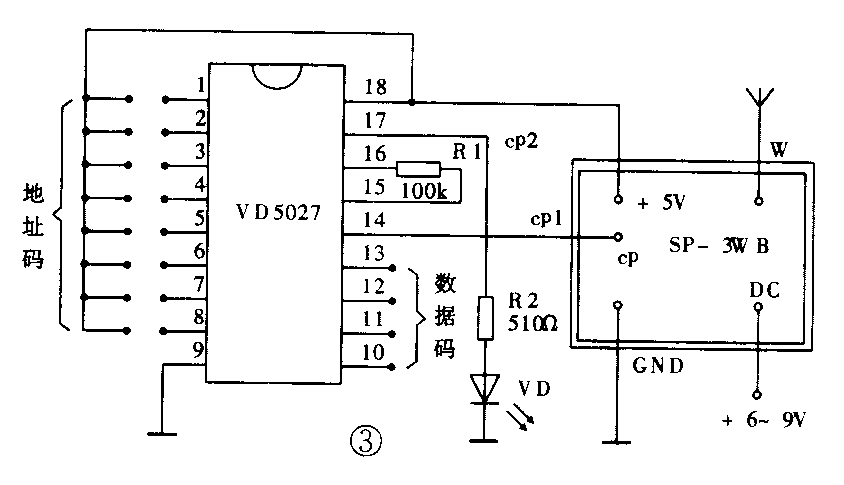

图3是接收电路图。由接收机把发射机送来的编码信号接收下来并整形后，由“cp1”输出至VD5027解码器，由解码器识别后，经“cp2”输出高电平，带动继电器（需三极管驱动）或VD显示。
编解码专用器件VD5026、VD5027的地址码应保持一样的状态，方可组成相应的组件，否则无法正确解码。地址码可以是“1”、“0”、悬空三种状态。
以上电路只要元器件完好，焊接无误，一般一次即可成功。电路无须调试，使用方便。接收机体积小巧，可做成BP机式或便携式，一副充电电池充满电后可连续工作两三天。遥控器的有效距离与发射机、接收机无线长短有关，天线越长，距离越远。（李建华）
