自制四通道无线电遥控开关

本文介绍一种采用新颖无线电发射／接收模块HS101／HS201制作而成的家庭实用的四通道无线电遥控开关，它可以用来控制家庭楼道、厨房、卫生间、客厅、卧室等各种照明及装饰灯具，也可以用它来控制各种家用电器电源的通断。该开关的另一个特点是可以与家中已有的墙壁开关进行联动，控制方式就像楼梯的双联开关一样，使墙壁开关与遥控器都能随时对电器进行通断控制，使外来客人有神秘莫测的感觉。

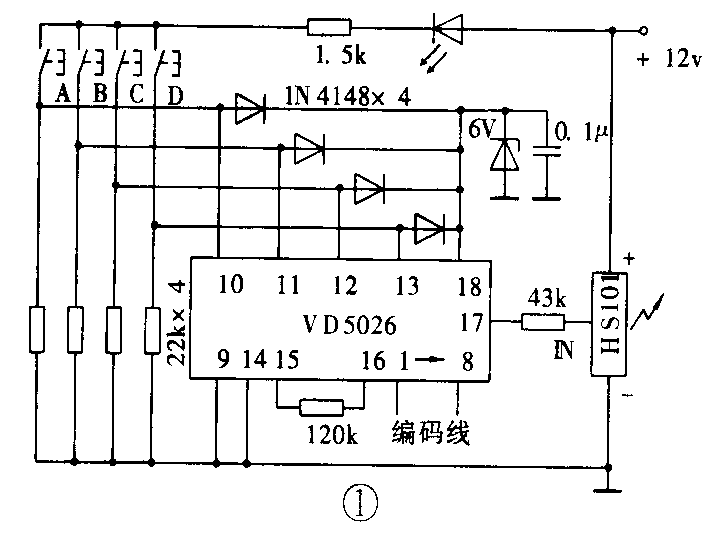

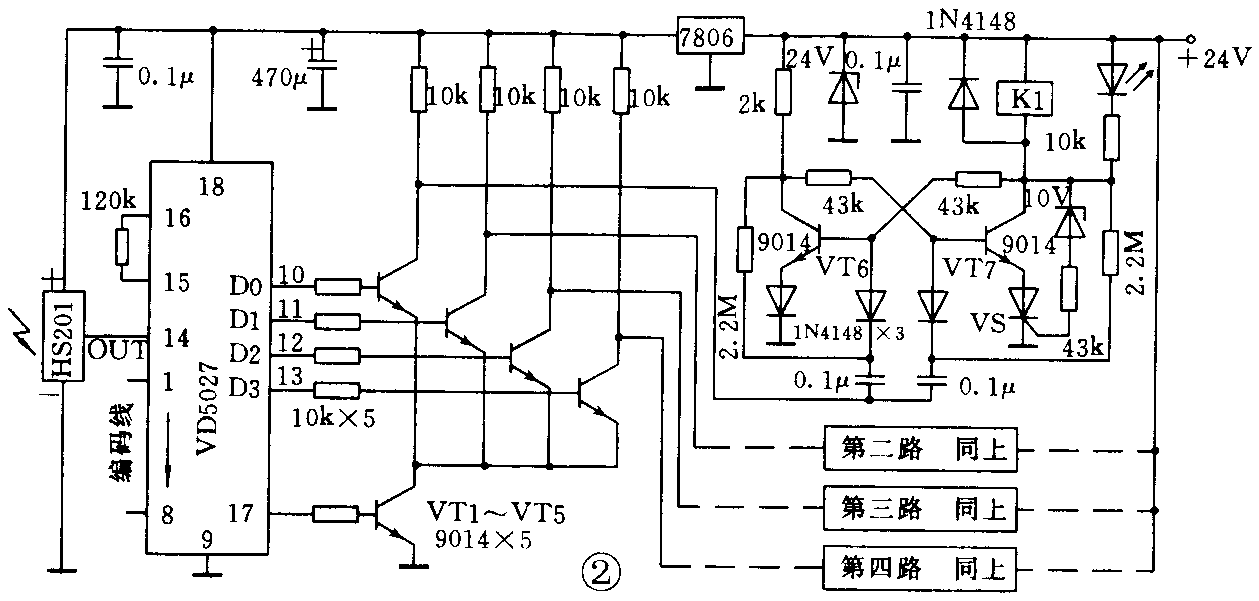

四通道遥控开关由无线电遥控发射器与接收器两大部分组成，其电路分别见图1与图2。发射器主要由发射模块HS101与编码器VD5026组成。接收器主要由接收专用模块HS201、解码器VD5027、负脉冲产生器VT1～VT5、双稳态触发器和继电器等部分组成。发射模块HS101内部藏有发射天线和一个280MHz载频振荡器，其载频受VD5026编码器输出的脉冲数码调制。发射器的按钮A、B、C、D分别对应接收器接收解码集成电路VD5027的D0、D1、D2、D3的数据输出。当按下A键时，接收模块HS201收到编码信号后，经内部解调放大整形后由OUT端输出，再送至VD5027第14脚进行解码处理，若编码和指令信息与VD5027所设定的地址码一致时，解码有效端与对应的数据输出端D0均输出高电平，松开A键时均恢复低电平。所以按下发射器A键时，接收器VD5027的10脚与17脚出现高电平，其对应的三极管导通，故产生一个负脉冲，此负脉冲经两只电容器加到双稳态触发器，使双稳态触发器发生翻转，完成一次开关动作。如原来VT6导通、VT7截止，现在翻转为VT6截止、VT7导通，继电器K1吸合；如再次按发射器A键，双稳态触发器又翻转一次，VT6导通、VT7截止，继电器K1释放。所以按动发射器A键，可以完成一路电器电源的通断。若按动发射器B键，则接收器VD5027的11脚与11脚出现高电平，对应三极管导通，所产生的负脉冲，可以触发第二路双稳态触发器翻转，从而完成对第二路控制电器的电源通断操作。

接收器所需24V工作电源可采用电容降压、桥式整流与稳压二极管简易稳压电路供给，见图3。24V电源主要供四组双稳态触发器与四个继电器用电，此直流电压再经7806三端稳压器稳压后供接收模块、解码器与负脉冲产生器用电，以保证解码电路正常工作不受电压波动影响。继电器触点与控制电器的连接方式有单控与双控两种方式，见图4。单控接法是直接用继电器触点控制被控电器，这样只能用遥控发射器控制电器电源的通断；双控接法是将继电器的触点与墙壁开关（必须是1×2开关）串联相接，这种连接可保证遥控器与墙壁开关都能控制同一电器的开与关。

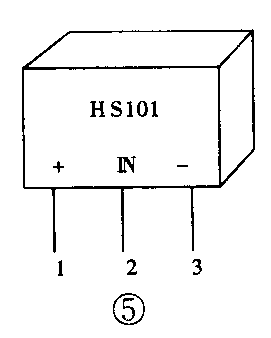

无线电发射模块HS101有三个输出端子：电源正端“＋”、电源负端“－”和调制信号输入端“IN”，见图5。其主要电参数如表1所示。发射模块的发射距离与其工作电压有很大关系，电源电压愈高，发射距离也就愈大，当工作电压为1.5V时，发射距离仅十几米，当采用18V工作电压时，发射距离可达100米以上。

接收模块可用HS201或HS202型，见图6。它们均有四个输出端子：电源正端“＋”、电源负端“－”、测试端“TP”和信号输出端“OUT”。接收模块内部设有接收放大、解调、整形和整流等电路，它接收到发射模块发出的280MHz载波信号后，能解调出低频方波信号，经整流把方波信号变成直流电压，再反相放大输出直流控制电平。无遥控信号时，输出端“OUT”输出为高电平，有遥控信号时，“OUT”端输出为低电平。测试端一般不用接入电路，它仅供在调整接收频率、校验发射与接收器时，配合示波器观察编码脉冲波形用。接收模块的主要电参数见表2。

编码、解码器分别采用VD5026与VD5027。为缩小遥控发射器的体积，发射器12V电源采用23A12V型打火机专用电池，整个发射器做成火柴盒大小，可挂在钥匙圈上随身携带，一节12V电池一般可用一年之久。接收器直接采用220V交流电源供电，除降压电容器要求耐压400V以上外，其它元件均无特殊要求。本遥控开关由于采用了专用新颖器件，只要安装无误，一般不用作什么调试就能正常工作。（陈有卿）
