一、引言

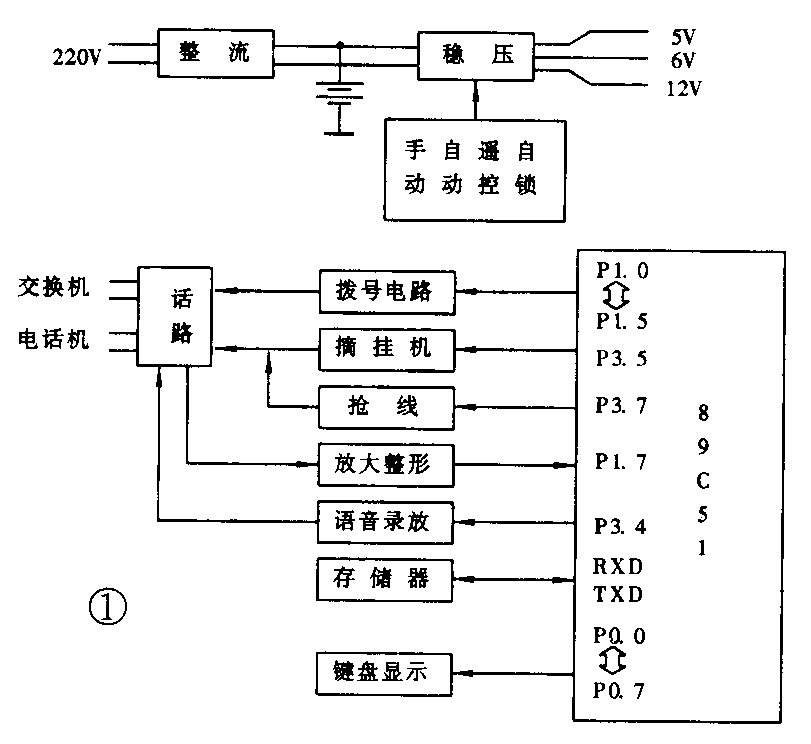

本文介绍的报警器电路以单片机芯片89C51为核心，由语音、无线遥控、双音频拨号等几部分构成。完成一次报警可自动寻呼1～10台电话、1～50部BP机和1～5台主机。实现一处报警多人多点流动接警，无线转有线再转无线，联网范围可达100公里。整机框图见图1。
二、电路工作原理（电路图见图2）
1．语音录放电路
语音录放电路由U7（ISD1410）单片永久记忆型语音电路及少量外围元件组成，用于存储语音报警内容，不怕掉电随录随放。
录音只要将1S4、1S5开关合上即可完成录音，放音由单片机P3.4控制，扬声器用于现场报警及录音效果监听。
2．双音频拨号电路PCD3311C
该IC是由荷兰菲利浦公司生产。用它可以为单片计算机控制的电话机提供多种双音多频组合信号，以构成音频拨号系统。
3．话路控制电路
由1J2、1T17、1T18、TN2、1D8～1D11等组成，在P3.5和P3.7的控制下，1J2吸合时完成抢线和摘挂机，平时报警器与交换机不接通，TN2光电耦合器完成报警器与交换机供电电压的隔离，1D13指示摘挂机状态。
4、报警控制电路
由手动控制、探头控制、无线遥控、上电自保等电路分别控制1J1继电器吸合使整机上电。
U8、1T12组成手动控制电路，U8单稳电路暂稳时间2秒，消除手动按钮动作时的抖动，用于常开报警触发。
1T11探头接口用于常闭和电压报警触发。
U4、U6、1T9、1T10、1T3组成无线遥控接收触发报警电路。
P3.3高电平时控制1T4完成整机上电自保。
5.无线遥控接收电路（A型遥控距离大于50米，B型3～5公里）
A型由1T9、1T10、U4、U6等组成，U6是VD5027译码器所对应的VD5026编码器，具有8位地址和4位数据线，可组成上万组编码，1T9为超再生接收，1T10、U4完成放大整形，VD5027正确接收时，VT端将出现高电平，启动报警器上电报警。
6．自检电路
1T2闭合时单片机P1.6为低电平，报警器模拟报警，对指定的1～3台BP机报警，完成对报警器的检查（即向报警器使用者自身报警）。
7.单片机AT89C51

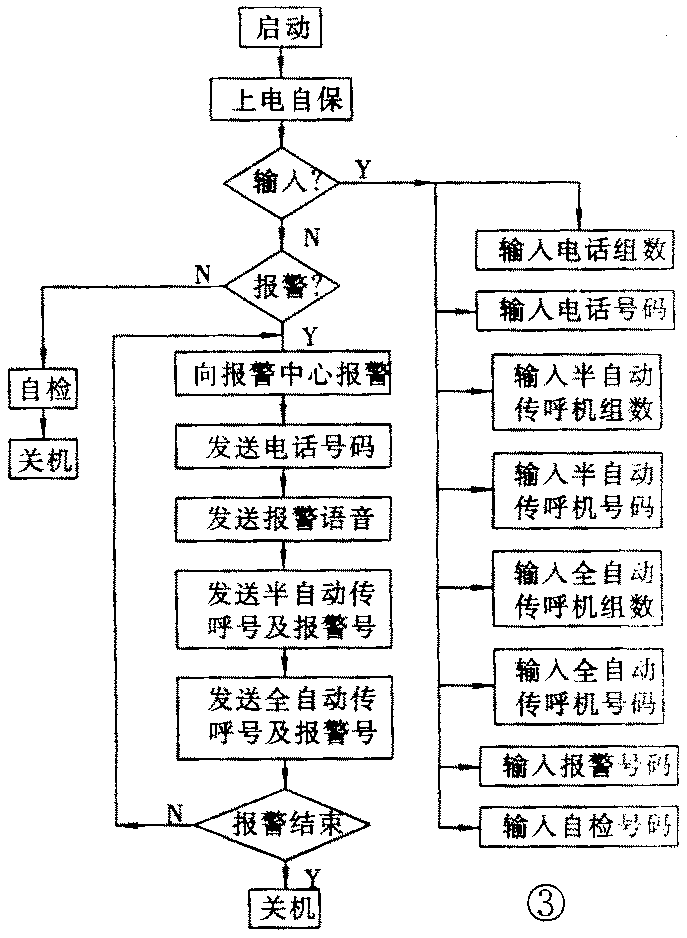

P1.0～P1.5控制双音频编码发生电路；P0.0～P0.7接键盘显示；P3.7控制抢线，报警器与交换机接通，切断电话机与交换机的连接；P3.5控制摘挂机；P1.7接收应答信号；P3.3控制上电自保和报警结束自动关机；P1.6判断报警或自检；P3.4控制语音电路放音；RET是复位端；RXD、TXD为数据线；UCC＋5V供电； GND接地。整机工作流程见图3。
8．制作注意事项
关键是软件编程，设置合理的上电、报警等顺序，见流程图。
元件要精选、老化后方可使用，U8单稳电路暂稳时间应大于2秒钟。
无线遥控接收元件：1T10和1T9的β≥150，接收电流为1.4mA～2mA，有信号时大于10mA，U4为LM358双运放。
放大整形电路中心频率为1kHz，控制信号强弱可调整1R24电阻。
话路阻抗应为600Ω，使之双音频和语音信号传输最佳，A点幅值应大于4伏。
调试时手动、自动、遥控分别进行。
语音录放时间应小于10秒（是否需要语音部分示组网情况决定）。
采用电池供电应至少保证工作72小时。（王焕顺 王铁柱 宋文芳）
