随着社会文化生活的日益丰富，各种会议及学术演示设备的不断更新，具有许多高科技成果成份的进口投影机不断涌入我国的视听器材市场，其中液晶式投影机最引人注目，液晶式投影机很有可能成为家庭影院的一种高档电视图像显示设备。
目前，市场上主要有两大类投影机，一类是日本索尼、意大利视丽、美国乐丽等红、绿、蓝三投影管组成的三管式投影机。它们的主要优点是：亮度高，投影尺寸大，使用寿命长。缺点是：体积大，笨重，耗电量大，安装调试技术要求较高，不便于携带，价格比较贵。另一类是日本夏普、松下、JVC、三菱、索尼等单镜头液晶式投影机。它们的优点是：体积小，重量轻，携带十分方便，耗电量省，价格比较便宜。缺点是：灯泡使用寿命较短且灯泡价格昂贵（目前售价在二千元左右）。各种液晶式投影机的重要部件——液晶板基本上都是夏普株式会社的产品，目前市场上夏普牌的液晶式投影机已占主导地位。本文以夏普液晶式投影机为例，介绍常见故障及检修。
液晶式投影机最常见的故障多发生在灯泡及点亮灯泡的镇流器电路、液晶板及液晶板驱动电路。
1．灯泡及点亮灯泡的镇流器电路的故障诊断。各种型号投影机的灯泡型号、尺寸不尽相同，灯泡互换表列出了常见投影机灯泡代换。灯泡的构造如图1所示。

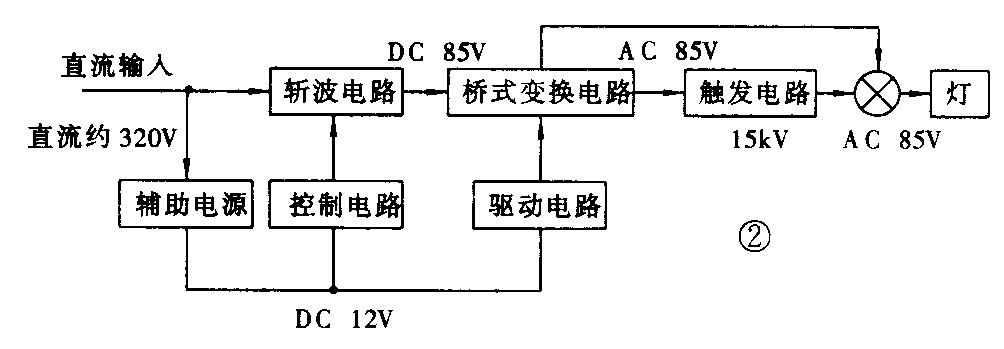

液晶式投影机一般都选用金属卤化物灯泡，它是对高压水银灯加以改良的灯泡，发光管内除水银和氩气外，放电的电弧中混杂着各种金属蒸气，它具有可见光全范围的发光光谱，发光效率高而鲜明，大约每瓦80个流明。这种灯泡在使用时一定要十分注意开关机和重新开机的时间间隔，一般关机后要等10分钟以后再开机。如果连续开关机会使发光管出现黑点，在不到正常使用寿命时损坏。判断灯泡好坏有三种方法：一是卸下灯泡，观察发光管，新的正常的灯泡，发光管小、白色、没有龟裂，使用过较长时间的灯泡，发光管较大且有黑点，有龟裂且不对称。二是直接试机，如果发现点亮困难或根本不能点亮，且亮度下降，那么可以断定灯泡已临近使用寿命，一般正常使用时灯泡的平均使用寿命为1500小时。三是听声音，在开机时如果听到“啪啪”放电声但灯泡不亮，一般来说是灯泡损坏，镇流器电路基本正常，如果没有听到放电声一般是镇流器电路有故障。镇流器电路以XV-310／530H为例，如图2所示，常见的故障有辅助电源集成块STR－D1005T损坏，斩波场效应管K1180击穿，控制电路厚膜集成块M67170坏或者桥式变换电路开关管2SC4297击穿。诊断这些部位的故障主要是参考说明书电路测量各点的工作电压。
2．液晶板及液晶板驱动电路的故障诊断。三板式投影机液晶板损坏一般比较明显，从概率角度来说，不可能三块液晶板同时损坏，如果其中一块液晶板损坏，那么在屏幕上缺某种颜色，某种颜色特别浓或异常。只要用二块不透光的硬纸在光通路内阻挡掉两路，让液晶板一路一路地分别工作就能确定是哪一路损坏。如果一时难以判断是液晶板还是驱动电路出故障，那么可以把液晶板和驱动电路交换过来试一下，因为三个驱动电路基本相同。单板式投影机液晶板损坏往往是人为的，有的用户或维修人员在清洗液晶板的灰尘时，大手大脚把连接口乃至液晶板上的印刷电路弄断了，有的检修人员在液晶板还没有完全干燥时就使用，结果很容易烧掉液晶板驱动电路，这时往往把主板上的贴面三极管烧坏。（毛祥根）
