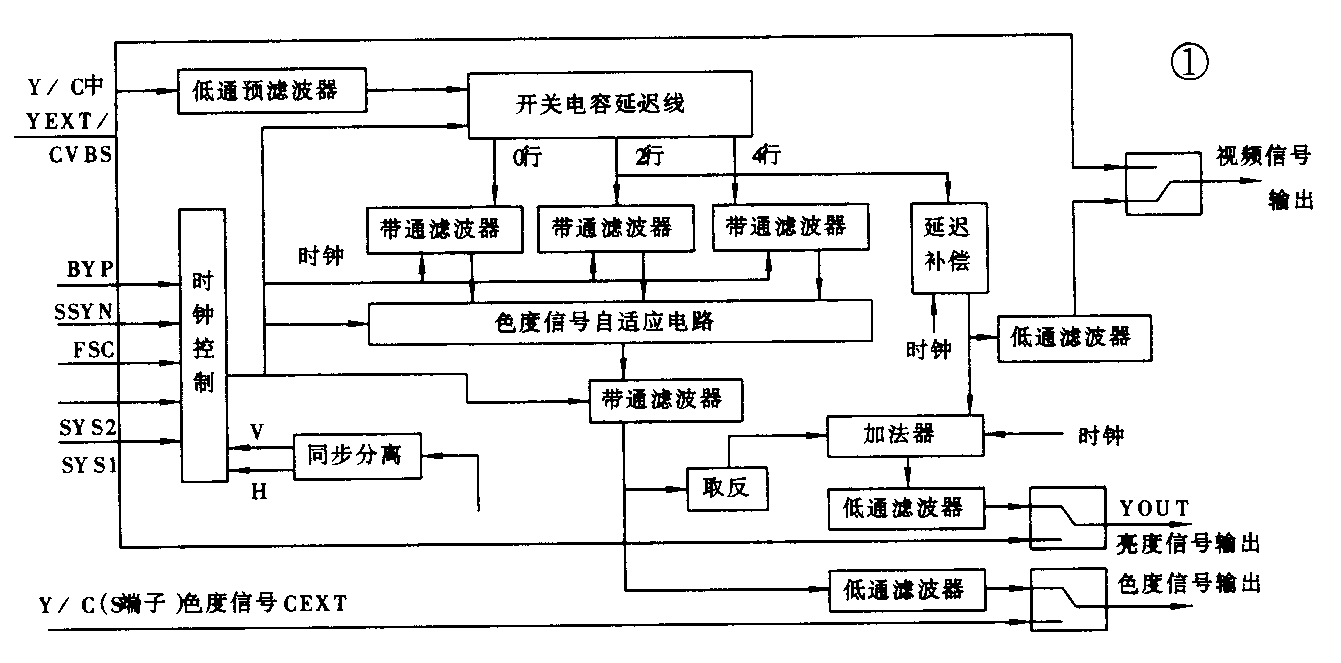

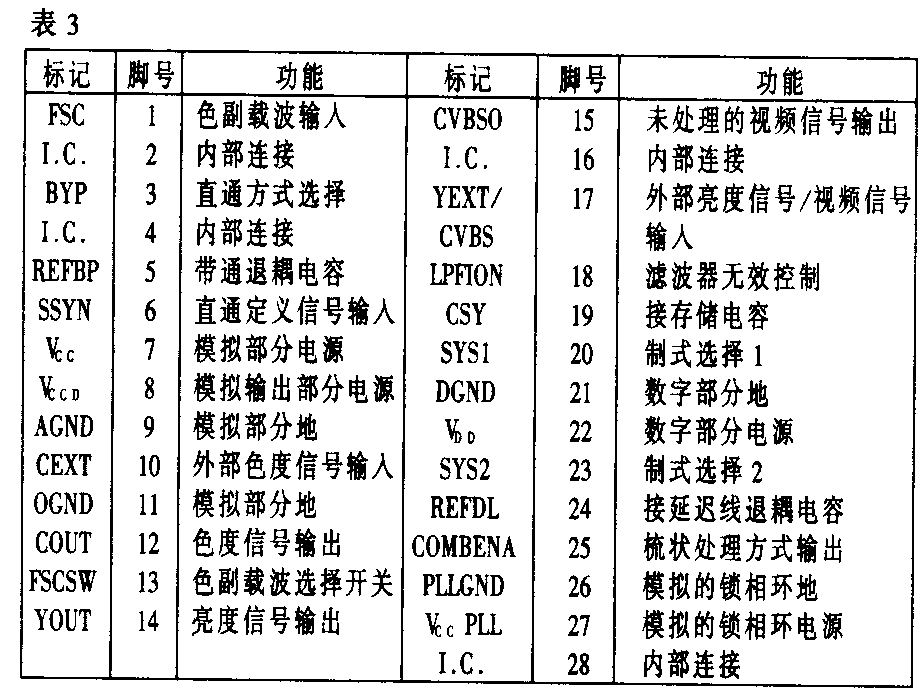

(陈鸥)SAA4961/V2 Y/C分离梳状滤波器是用标准CMOS构成的芯片,该芯片只需要一个PAL或NTSC视频输入信号,输出为亮度信号(YOUT)和色度信号(COUT)。它具有三种功能:(1)可以消除亮度通道中不必要的色度分量干扰和色度通道中不必要的亮度分量干扰。(2)芯片输出的亮度信号不需要常规的色度(PAL/4.43MHz、NTSC/3.58MHz)陷波器,这样亮度信号的带宽增加了。(3)该芯片同时具有对非PAL/NTSC信号和Y/C(S端子)信号直通的功能。该集成电路内部电路见图1,应用电路见图2。


为了芯片内部正确处理,需要外部提供:
(1)一个复合同步视频信号输入;
(2)输入视频信号中的色副载波。
一、复合同步视频信号的处理
如图1所示,复合同步视频信号从SAA4961/V2的17脚(YEXT/CVBX)耦合输入进行内部钳位,为了防止输入信号中高频分量干扰,信号经过一个低通预滤波器。一个区段开关由芯片18脚(LPFION)控制使滤波器开关工作,当该脚悬空时片内低通滤波器有效,然后信号进入片内延迟线,信号在这里经过取样和储存电容的顺序存储形成0行、2行、4行三个延迟信号(PAL制)或0行、1行、2行三个延迟信号(NTSC制)输出。这三个信号之间的时间是准确对应的,经过带通滤波器耦合进入逻辑梳状滤波器单元,在梳状滤波器中将0行和2行信号、2行和4行信号相加(NTSC制为0行和1行信号、l行和2行信号相加),这样可以将色度(C)信号从视频信号中分离出来。在相同单元中色度信号自适应判决逻辑电路选择色度信号在适当时间输出。这样克服了垂直彩色不稳定和噪声。输出信号是经过带通滤波梳状滤波输出的色度信号取反耦合至加法器同2行(NTSC制1行)延迟并经过时间校准的复合同步视频信号相加,去除视频信号中的色度信号而不影响亮度信号的高频成分。这样按严格时间对应处理后的亮度、色度信号不会存在相互干扰,保证亮度信号(-3dB)带宽达到0~1.12Fsc,色度信号(-3dB)带宽达到 0~0.27Fsc。
经过低通滤波后亮度、色度输出路径将分段时间内信号转变回模拟连续时域内以及经过缓冲将亮度信号耦合至YOUY(14脚)输出,色度信号耦合至COUT(l2脚)输出。梳状滤波器对PAL/NTSC视频信号的处理是通过20脚(SYS1)和23脚(SYS2)高、低电平来选择的(见表1)。
表1
SYS1 SYS2 处理的视频信号制式
电平 电平
低电平 低电平 PAL/B、G、H、D、I
高电平 高电平 NTSC/M
二、对非PAL/NTSC和Y/C(S端子)信号的处理
对非 PAL/NTSC的视频信号和Y/C(S端子)的Y信号直接切换到YOUT(14脚)缓冲输出,而色度信号输入脚CEXT(10脚)直接至COUT(12脚)缓冲输出。这种切换功能通过3脚直通选择(BYP)和6脚直通定义信号(SSYN)来控制实现(见表2)。
表2
SSYN BYP 工作状态
电平 电平
高电平 高电平 梳状滤波器工作
高电平 低电平 直通
另外 SAA4961/V2的15脚(CVBSO)用于图文电视。SAA4961/V2的1脚参考时钟输入为视频信号的色副载波Fsc或2Fsc,它通过13脚色副载波选择开关(FSCSW)来控制,FSCSW低电平芯片需要的参考时钟为Fsc。
三、同步处理
芯片内延迟线的控制信号与被处理的视频信号的行、场同步才能使梳状滤波器正确工作。这里的行、场同步信号是通过输入的复合同步视频信号经过芯片内部同步分离电路来实现的。
