低价位搭配的家庭影院

很多朋友问到，如何在低价位的前题下搭配出一套家庭影院音响系统，使其具有很好的影院效果，并能在播放CD等纯音乐声源时达到Hi－Fi水平，还希望有卡拉OK功能。总之是要花钱少，功能多，效果好。经过一番斟酌对比试听，笔者选定了一套器材，推荐给朋友，清单提供如下：

VCD机：ONEK-130，参考价1800元左右。

AV功放：宝声AV310杜比定向逻辑控制DSP七声道数码混响放大器，市场零售参考价1400元左右。

主音箱：玄度6301Z落地式160W两分频双6.5英寸音箱，市场零售参考价2000元左右。

中置，环绕音箱：玄度AV4201防磁中置、环绕三件套，市场零售参考价，1000元左右。

被誉为家庭影院之灵魂的节目信号源的质量可谓非同小可，丝毫马虎不得。这套器材的信号源定位在VCD机上的原因主要是有极其丰富而价格低廉的软件的支持，其次VCD图像、声音质量虽不及LD但远远好于电视传送信号，与高清晰度录像机的图像质量处在同一水平，完全能满足家庭影院的要求而投资却大大低于其它类型的信号源。目前市场上VCD机不下几十种品牌，要想精选出一款质优价廉的品牌还真得仔细斟酌、对比。好在笔者接触过十几种品牌的VCD机，这给选材带来了很大的方便，经过多方面的对比最后决定采用广东南海凌骏电子电器厂出品的ONEK-130 VCD机。现将该机的特点简述如下：

1.图像清晰、色彩还原很好。ONEK-130的视、音频解码电路采用的是c－cube公司目前先进的CL484大规模集成电路，图像DAC采用的是Bt852，这两种IC的组合被称为VCD机高质量的保证，也成为时下挑选VCD的一个标志，其特点是采用数字Y／C方式直接进行制式编码后再进行D／A转换，较一般的Y／C制式为R、G、B再进行D／A变换后再编码调制所带来的信号损失要小的多，因此图像质量得以大幅度提高，使视频清晰度和色彩还原度都达到了MPEG－1范围。图像清晰度指标可达：静止画面704×57线（PAL／NTSC），活动画面352×288（PAL） 352×240（NTSC）。在实际对比之中ONEK－130的图像细腻、色彩鲜明通透。

2.超强的纠错能力，足以应付质次伤损的盘片。眼下国内生产的VCD软件往往制作不甚精良，误码、错码频频发生，因此给YCD机的纠错能力提出了更高的要求。纵观市场上众多品牌的VCD机，进口机的纠错能力不如国产机已成为共识。ONEK－130机CD部分的DSP采用的是SONYCXD2500。该IC是专为CD-ROM设计的具有非凡的纠错能力，其内部附有32k的纠错用RAM，可存储28帧缓冲信号，对图像信号的稳定性和纠错能力起到了积极作用，即使在恶劣的盘读信号下也能运行自如。为考察其纠错能力笔者作了如下试验：首先找到一片质量很次，在进口机中无法正常运行的盘放到几款国产机中试验，大部分机种都能播放，接着在该盘上沿着半径贴上了一条长为半径、宽为2mm的不透光纸条，再放入国产多款机中试验，有几款出现死机、马塞克、声音咔咔作响的罢了工，而ONEK-130却读盘自如、图像声音都无变化。由此设想如果盘片一断两半再用胶水贴好该机可能也会放出图像来，但我没作这个试验，有兴趣的读者不妨一试。

3.音域宽广，音质胜于一般CD机。众所周知MPEG的标准是将视频信号采用空间轴和时间轴压缩技术将原信号的信息压缩至1／140左右，音频信号采用掩蔽效应压缩到原信号的1／6左右，之后记录在碟片上，播放时再通过解压方式解出音视频信号后再处理，因此信号的保真度受到了一定的损失。ONEK-130的音频部分针对上述弊端采用了超8倍的取样频率，可确保很高的音质还原度达到了以下指标：频响20Hz～20kHz（±2dB），信噪比≥95dB，动态范围≥90dB，通道隔离度≥90dB，失真度THD≤0.001％。具体试听对比较一般纯CD机的音质略高一筹，笔者在试听时曾有几位不相识的发烧友闻声而至，问我放的是哪一款LD，当我回答是VCD时他们无不露出惊讶的表情。笔者认为LD的音质肯定会好于VCD，用VCD播放出较好的效果可能与器材的搭配和听音环境有关，但ONEK-130的超8倍取样的DAC功不可没。

4.丰富的实用功能。1.1、准2.0版与真2.0版的VCD机的差别在于是否有纯正的互动式菜单（PBC）功能和高清晰度静止画面。ONEK-130是一款真正的2.0版VCD机，除其具有上述2.0版功能外还具备了诸如1/3和1/4正常速度的电影慢放功能；画面逐帧显示，画面锁定功能；PAL／NTSC制式选择可播放不同制式的盘片；多功能的时间操作，可进行高速前后搜索，时间搜索，停止点记忆续播，前后跳跃选曲，双语选择和静音，并能将本机系统工作状态及光盘资料显示于电视机屏幕上，使使用者一目了然。为方便使用者快速浏览1.1版本的故事片，可将整体播放时间划分为9个时间段并能将这9个时间段的首幅图像和首段伴音检索出来顺序显示在屏幕上供使用者选择，除此之外还具备数码卡拉OK系统，±10级变调，歌声隐去等功能。这些实用的功能都将给使用者带来很大的方便和乐趣。ONEK-130的外观见左下图。

5.待改进的不足之处。ONEK－130可谓同类机中的姣姣者，但用挑剔的眼光来审视该机还是可以找出微瑕的。在使用体积硕大功能键繁多的遥控器时，有时感到不太灵敏，偏离红外接收窗的角度和距离较远时往往要按几次功能键方能操作控制机器，究其原因可能是遥控器的发射功率偏小所至，希望厂家在看到这些文字后能加以改进。

6．更新换代的ONEK-170VCD机：在此篇文章发稿之前凌骏电子电器厂又推出了一款真正2.0版本的VCD机ONEK-170。该机继承了ONEK-130的一切优点，在改正了上述不足之外还增设了视频S输出端子。当用该端子输出的视频信号反映在显示屏上的图像将有一较大的质的飞跃。从图像和声音的质量方面来看K-170和K-130相比有过之而无不及，但价格又降低了不少，这说明该厂的工程技术人员正在作不懈的努力给国人带来质高价廉的好产品，这也体现了我国民族影音事业正朝着健康向上的方面发展。

家庭影院音频系统的心脏当属AV放大器。为保证重现影院的氛围和临场感，放大器必须具备五个以上声道输出，同时还应具备环绕声处理电路和数码声场处理电路。目前市场上AV放大器可谓琳琅满目，价格相差悬殊，进口产品质量好，工艺精良，但价格不菲。笔者曾使用过多款价格在2000～10000元的进口AV放大器，她们在小信号处理方面都有很好的表现。但在大动态信号来临时总感觉底气不足，不能很好的表现惊心动魄的场面，从而拉大了进口AV放大器与HiFi放大器在表现力方面的差距，造成这个差距的原因在于进口AV放大器的功放及电源方面的投入比较吝啬，电源变压器的容量大都在200VA以下，功放器件用的较小，有的甚至采用套装组合音响中常用的厚膜电路。在这方面国产AV功放就显得比较大方。在价格方面的优势更是进口产品所望尘莫及的。

广东佛山环市宝声电子电器厂出品的AV-310七声道DSP杜比定向逻辑解码放大器就是国产这类功放的代表作。AV-310的杜比定向逻辑解码电路采用的是三菱公司目前最新，功能齐全、效果颇佳、噪声很小的大规模专业级ICM69032，此IC在内部囊括了诸如自动平衡缓冲放大，改进型杜比B降噪解码器，2bit数据控制噪声序列发生器，中置声道模式转换控制和主动控制矩阵等杜比定向逻辑解码器所有必须的功能。该IC和BA5096数码延时集成电路和数字接口电路，时基电路等组成了杜比定向逻辑环绕系统。电路为标准程式，只要采用M69032电路都将大致相同，因而效果也将无出其右达到专业水准。该杜比定向逻辑环绕系统可通过遥控器上的控制键和面板上的轻触开关转换普通、扩展、仿真三种中置模式和4.1ms、20.5ms、30.7ms、41.0ms四种环绕声延时以及立体声，杜比播放，影剧院，环绕声四种声场效果，并且都有变色发光管与其功能对应指示，用遥控器上的T、TONE键可控制功放顺序由L、C、R、S输出粉红噪声的检测信号，使使用者很方便的根据所播放软件的不同和听音环境的差异调校出最佳的重放效果。

AV310备有6组音源输入RCA插孔和3组视频输入和1组视频输出插孔，它们之间的转换可通过前面板上的6只轻触开关或遥控器直接转换，给使用不同信号源带来了极大的方便，为满足有些使用者的要求还特意配备了外接频率均衡器的联接插孔。

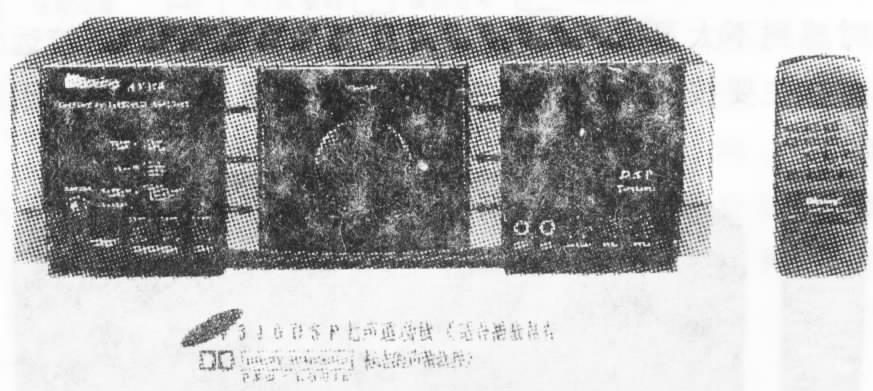

该放大器的外形见右下图。其面板布局新颖简洁，黑色铝合金拉丝面板被深灰色装饰条分为三部分，正当中是一大型电机驱动总音量控制旋钮，左右两侧镶板上是六枚功能轻触转换按钮，最下部是一个活动面板小门，将超低音音量／卡拉OK回响，环绕声音量／麦克风音量，中央声道音量／卡拉OK延时调节，双麦克输入插扎，声道平衡控制，低音音调调节，高音音调调节等旋钮藏于其内，当面板小门关上时面板上显露的所有轻触转换键和总音量调节钮均可用遥控器控制。整块面板可用典雅、实用来概括。

为了满足影院大动态的音响效果，AV放大器必须具备足够的功率裕度，从这点看来宝声AV310是值得称颂的。该机的电源变压器是两个350VA的环型变压器并联使用，经整流电路分别输出三组电压：正负50V经二只10000μF音响专用电解滤波后供给左右主声道，中置声道和超重低音声道放大器使用。正负20V电压经二只3300μF电解滤波后供给环绕声道使用。第三组是12V电压，经7812，7808，7805三端稳压器稳压后输出12V、8V和5V三组电压供给小信号处理电路使用。电源分配合理、功率余量很大是整机动力源的特点也是AV放大器中难能可贵的。

AV310的左右声道主功放，中置声道和超重低音声道功放都采用了分立元件电路设计，电路的程式基本一样，这样的结构可使整体电路的性能指标，动态速率保持一致，这样在电影音响效果的演绎中能更加真实自然。输入级采用了电流镜和恒流源的差分放大电路，电压放大级运用了cascod电路，电流推动级加了温度补偿电路，主功放末级电流输出管是二对东芝名对管2SC5200、2SA1943。中置和超重低音选用的是三洋对管B817、D1047功率管、整体电路增益为30倍左右。由于采用了诸如改善音质，减小失真，提高稳定性，增加动态范围的多种措施使功放的各种指标均达到了Hi-Fi级水准。

环绕声道功放电路中，功率输出采用的是目前音质表现极佳，美国半导体公司设计生产的集成功放电路LM1875。虽然杜比定向环绕声模式是单声道，但该机为了增大环绕声道的功率余量和最佳匹配条件运用了左右各1枚功放电路的方案，并在电路中输入和负反馈电解都采用了串联方式以减小电解电容器漏电和本身损耗对音质的不良影响。环绕声道在AV放大器中虽属辅助声道，但它的音质的好坏对整个音场将起到很大的烘托作用。笔者曾试听过几款AV功放，因环绕功放制作不良失真太大，从环绕音箱放出的尽是“嘶嘶”噪音破坏了整体效果，使人大为扫兴。AV310功放在细微处的不苟精神，体现了整体电路的严谨作风，故使整体达到了如下技术指标：额定功率L＋R：120W×2（4Ω）；S：70W×2（4Ω）；C：70W×2（4Ω）；B：90W（4Ω），总谐波失真：0.03％T、H、D，频响：20～20000（Hz），信噪比：86dB。

该机的卡拉OK混响电路采用了雅马哈公司生产的YSS 228或 BEC公司生产的BA5096数字延迟电路，因而具有动态范围宽，噪声低，信噪比高的特点。实际试用感觉为中频圆润，自然，频响很宽，即使对着话筒大声尖叫也不会出现削顶失真而产生的发破和嘶哑声，这表明其电路素质很高，使整机的实用性有了进一步提高，使其不但是家庭影院的心脏，而且成为家庭娱乐的中心。

家庭影院的扬声器群是整体投资的大部分，为了确保它们的安全AV310功放的保护电路可谓完善，全机共用了三只继电器保护电路对各路功放的输出电流和中点电位实行检测实现了对各路扬声器万无一失的全方位保护。

该功放的不足之处在于主声道输出端子的R．L.标注反了，这一点可用本机的噪声序列信号检测出来。实际使用时可将两只主音箱的接线在功放的输出端子上对调一下可使声场的方向性正确。但做为一款高质量的AV放大器来说，这样的小恙不应发生。

玄度6301Z是一款双6.5英寸二单元二分频倒相式落地音箱，箱体规格为840×210×310mm，在不很大的房间内做家庭影院的主音箱其体积是十分合适的，该款音箱原本是为Hi－Fi设计的，所以音箱的各个部位都散发着发烧气息。为了减小对音质有害的共振和声染色，箱体采用了进口2.5cm厚的中密度板制作，外覆PVC木纹皮，单只箱体重达21kg。中低音扬声器单元采用该厂生产的Z-651单元，其振盆采用复合纸制作，这种振盆有坚硬、重量轻，对中频信号有很好表现力的特点。软硬适中的复合高分子橡胶折环即保证了扬声器的瞬态特性又兼顾了低频下限，直径100mm的锶铁氧体较一般钡磁体的磁力高出30％，一体化的导磁板，直径25mm的铝镁合金骨架无氧铜耐高温漆包线音圈保证了该扬声器单元的灵敏度高达91dB，而失真度小于0.2％，高音单元采用的是玄度S-15型1英寸纯丝球顶扬声器，由于采用了液磁，铝合金骨架，其灵敏度也高达91dB，上限频率达22kHz，并且音色与Z-651相同。分频器是保证整体音箱素质的重要环节，玄度6301Z的分频器可谓用料不俗：两只大型脱胎空芯电感是用直径1.2mm的无氧铜漆包线绕制，电容器用的是进口聚炳稀无感电容，线路板为玻璃纤维质超厚镀银敷铜板制作，分频点设计在3.2kHz。音箱内联线采用的是进口310支无氧铜音箱线，并采用双线分音接法。箱体内部的吸音材料用厚达3cm的发泡海棉包围整个内部空间，防止了对音质有害的驻波。玄度630lZ的频率范围为32～22kHz，额定功率达160W。实际试听感觉该箱平衡度很好、解析力不错，中音圆润、高音不毛、低频力量足但稍稍有些发浑，这个缺憾可通过对箱底加减振钉的措施后将会有很大的改观。

AV-401中置，环绕音箱：家庭影院中的中置和环绕声道虽属辅助声道，但从营造家庭影院气氛的声场来看，中置环绕声起着画龙点睛的作用，否则将失去家庭影院的特点。AV-401是玄度专为家庭影院开发生产的三件套音箱。中置和环绕音箱全部采用了玄度Z－401防磁扬声器单元，该单元的振盆材料与6301Z主音箱所采用的中低音单元是一样的，因而音色和6301主音箱一致，这样搭配能使整体音色相同，声场衔接过度性好，提高了整体的表现力。家庭影院的中置音箱主要用来播放对白，因此对中置音箱的要求应该是中频特性好，瞬态特性佳，这样才能跟随画面的口形，逼真的再现画面中的对白，另外该音箱一般放置在电视机的上端，必须有很好的磁屏蔽，这套音箱所采用的Z-401和SY-1均是防磁性能很好的单元，不会对电视机产生任何磁干扰。AV-4201音箱的箱体均采用15mm厚的中密度板制作，箱体外侧覆以同6301Z一样的PVC木纹皮这样所有的五只音箱不但音色相同而且外观也达到了统一。中置和环绕音箱的分频点都是7kHz，中置音箱的频率范围为50～20kHz，环绕音箱的频率范围为60～20kHz，完全符合杜比AV系统的放音要求。实际试听AV-4201音箱对中频表现的是惟妙惟肖，高音的细节再现甚佳，并且过载能力很强，当巨大声浪到来时也不会发生音圈碰底和声音发哑的弊端。总而言之，宝声AV310与玄度6301Z和AV4201的搭配能很好的演绎各种软件的音频效果，再现影视中的声场。

家庭影院的器材联接呈锁链状，每个环节的素质都将对整体效果起着极其重要的意义，即使每件器材都有很高的素质，但其之间的信号传输线也决不能忽视。这套器材之间的联线全部采用美国柏力线材和插头：视频采用柏力HV-3247、6N高纯度无氧铜视频电缆，插头型号为RP-115（8），音频采用柏力HA－284CN，7N高纯度无氧铜音频四芯电缆，接头与视频电缆相同，主音箱和中置音箱接线采用柏力2×504LC-OFC高纯度无氧铜音箱线，环绕音箱联线采用柏力2×189LC-OFC高纯度无氧铜音箱线。

在结束此文之前笔者认为目前这套家庭影院器材不是最好的，但是超值的，您不妨一试一听。（高兴义）
