幼儿比数器是由十——二进制转换的拨盘、4位并行比较器、电子开关及音乐IC等组成，具有成本低廉、制作简易和使用操作方便等特点，对幼儿认识数字及比较大小具有一定的启迪和帮助作用。
电路原理

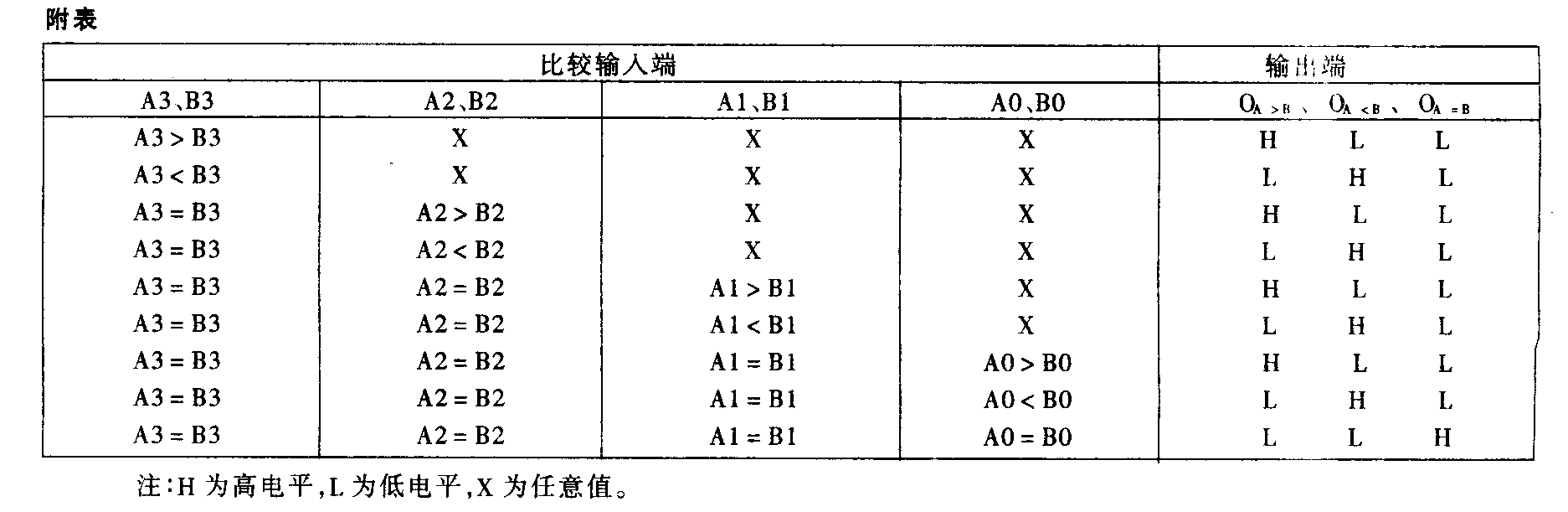

图1是电路原理图。4位并行比较器SN74LS85及拨盘E1和E2构成基本比较电路。SN74LS85用来比较两组4位二进制码（分别从拨盘E1与拨盘E2输入），每一个数码都从各自的4个并行端（A0～A3，B0～B3）输入，A3、B3是数码的最高位输入端，I\(_{A>B}\)、IA=B、I\(_{A<B}\)为3个扩展输入端，本文不使用。该比较器的真值表见附表。
电子开关IC2及3个按键开关（SB1、SB2． SB3）构成应答控制电路。选择正确按键，IC1输出端的高电平触发电子开关的控制端，使电子开关闭合。IC2内含4组电子开关，控制端为高电平时，则电子开关闭合；为低电平时，电子开关断开。
音乐集成电路IC3的触发端接到来自闭合电子开关的高电平脉冲，即放出内部存储的乐曲，以示应答正确。
元器件选择
IC1用SN74LS85或SN54L85，IC2用74HC4066，IC3用KD-9300系列，随个人爱好任选一首乐曲。拨盘（E1与E2）型号为KA-3。SB1、SB2和SB3可采用复位按钮开关，R用1／4W电阻，三极管用9013或9014。扬声器可选用8Ω、0.1W的。IC1、IC2采用6V叠层电池供电，IC3采用2节1.5V干电池供电。
调试与组装使用

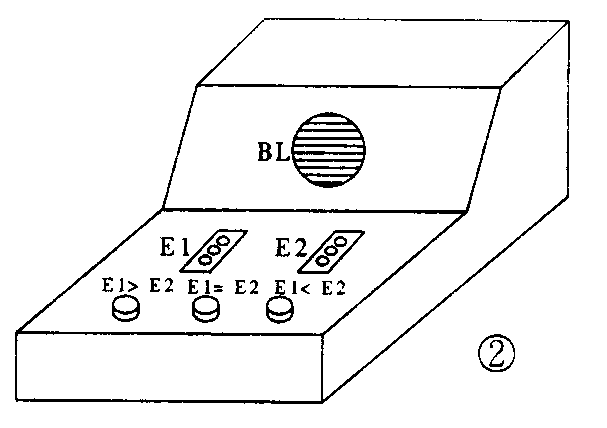

电路接好，检查连接无误、接触良好后，接上6V叠层电池及干电池，电路即可工作。因该电路的耗电量很小，组装外壳时，可不加入电源开关。组装后的外形图见图2。
幼儿在E1拨盘拨出数字“3”，对应二进制码“0011”，在E2拨盘拨出数字“5”，对应二进制码“0101”。由于A3＝B3，A2＜B2，则O\(_{A＜B}\)端输出高电平，OA＞B、O\(_{A=B}\)端均为低电平（如附表所示）。此时若应答选择按键SB1按下，则IC2的8、9脚接通，IC3的触发端TR变为高电平，触发IC3，IC3即通过扬声器放出所存储的乐曲，作为答对奖赏。反之，应答选择按键错误，音乐不响。（杨秋明 刘珊玲）
