电压测量法

（刘春江）电压测量法就是利用万用表测量电路中某些关键点上的电压值，根据该点上电压值是否正常来判断或查找电路故障的方法，又叫电压判别法。电压测量法可以说是检修各种电器设备最常用、最简捷、最有效的方法之一。在实际检修过程中，更多的使用方法就是用万用表在线测量集成电路各引脚上的电压且与电原理图所标注（或在同型号无故障机上测得）的正常值进行比较和分析，从中找出发生故障的部位或元器件。

使用电压测量法应该注意：1．在不知道或无法估算出某点电压值的大小时，为了防止损坏万用表，应把量程选择开关置于较大的量程位置上；2．一般要使用20kΩ／V以上灵敏度的万用表，以免由于仪表灵敏度低造成较大的测量误差而引起误判；3．用此法检测集成电路时，应先熟悉所用集成电路的功能、内部电路、主要电参数、各引出脚的正常电压及外围元件组成电路的工作原理等。

下面是维修中应用电压测量法的一个实例。

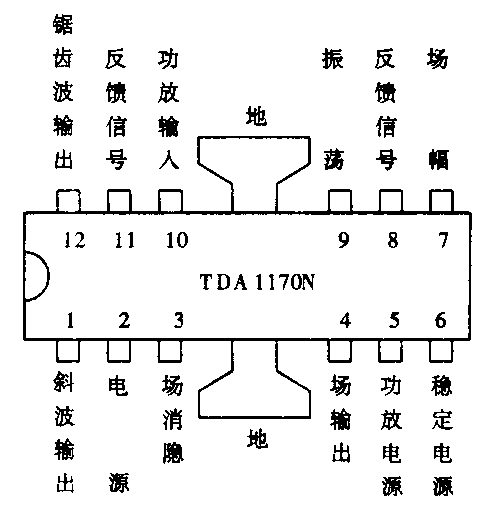

【机型及故障现象】计算机GW-60OE彩显，水平一条亮线。【分析与检修】从显示器工作原理可知，该故障现象说明了电源、行扫描及显像管等电路均工作正常，故障是在场扫描电路中。经外观检查阻容元件及场偏转线圈等均未发现异常，故重点怀疑场扫描集成电路IC301（TDAll7ON）有问题。附图是其管脚示意图。遂用万用表测量IC301各引脚电压值，并将所测得的结果与在同型号无故障机上测得的结果进行比较，附表是各引脚电压对照表。从表中可知4脚、6脚和9脚（场振、场输出关键点）上的电压值远远超出了正常值，表明该集成电路内部已严重损坏。当换上一块新的TDAll7ON后，显示器工作恢复正常。
