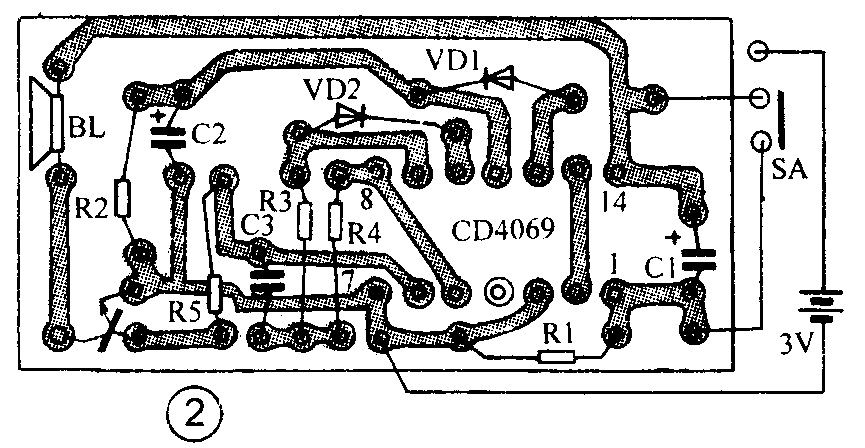

电路见图1，主要由3部分电路组成：（1）定时充电电路；（2）主延时电路，它是利用CMOS集成电路有很高的输入阻抗，输入电流极小这个特点，用电容C2和电阻R2决定放电时间长短，维持反相器输入高电压；（3）音频振荡器电路。图2是其印制板图。
使用时，打开电源开关，扬声器会鸣叫一声，然后就不响了。经过20分钟左右的时间，扬声器再次长鸣，提醒您时间到了。如果想改变时间，可调整电容C2和电阻R2的数值。（周海）
