收录机普遍采用的稳速永磁直流电动机，简称直流电机。它是通过电磁感应把电能转换为机械能的，是决定收录机性能优劣的关键部件，因为它直接影响机器的主要参数。通常直流电机的工作寿命为1000小时左右，所以收录机使用到一定年限，电机也会出现这样那样故障。为便于分析故障原因进行修复，本文先着重谈谈直流电机的基本构造和工作原理，然后介绍一些修复措施，供广大读者和用户参考。
一、基本构造与工作原理
同一般直流电机一样，录音机电机也是由静止部分和转动部分构成的，两部分之间的间隙称为空气隙。静止部分称为定子，包括磁极、电刷、含油轴承和外壳；转动部分称为转子，也称电枢，包括铁心、轴、绕组和整流子。

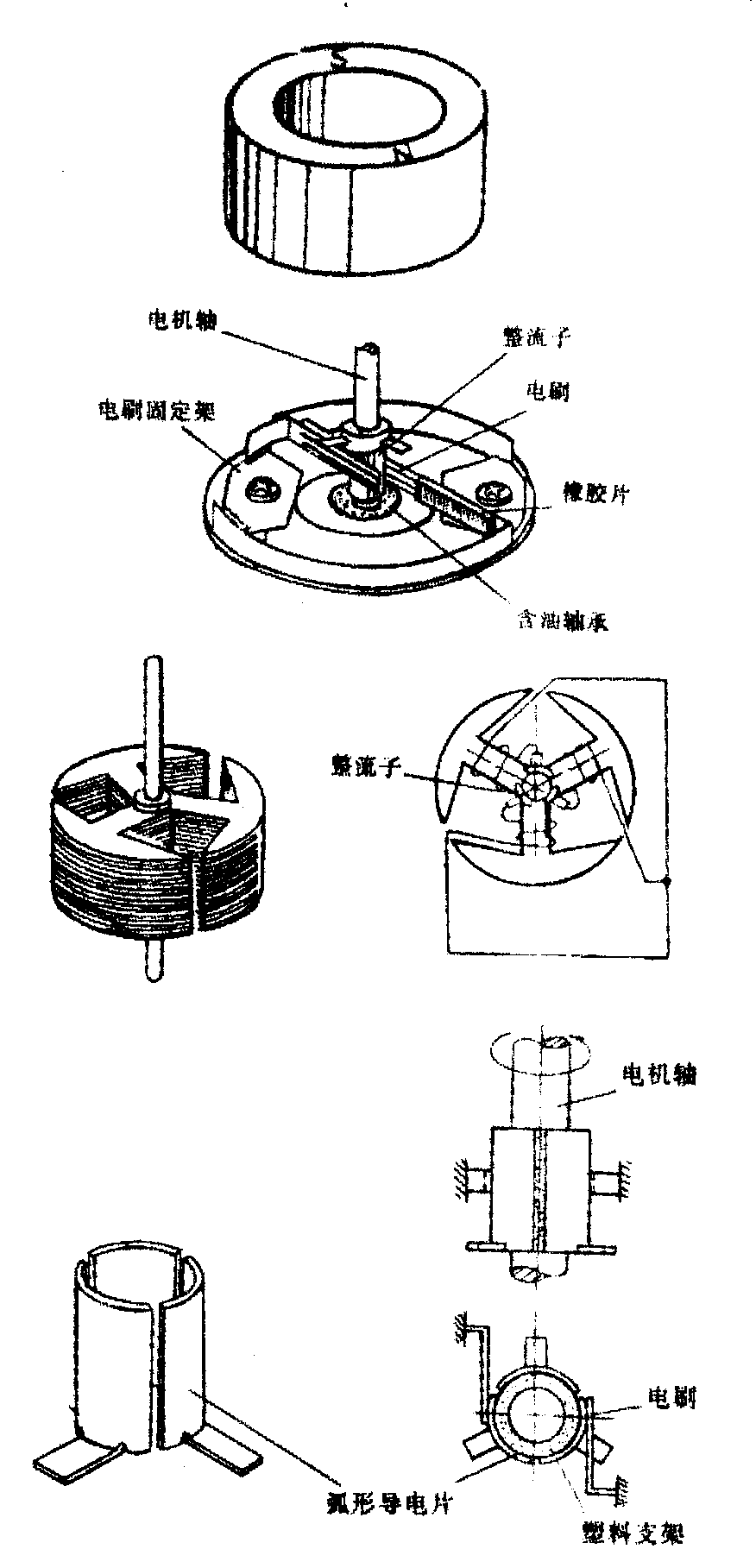

录音机电机各部分的基本构造如图所示。
定子产生恒定磁场，转子产生感应电势和电磁转，将电能转换成机械能。定子与转子之间的空气隙为0.5mm左右，有很大的磁阻，是电机磁路的重要组成部分，直接影响电机运转性能。
众所周知，盒式磁带收录机在录、放音状态下，带卷的直径是随时变化的，即负载转矩不是定值，因而引起电机转速不断变化。为使电机转速稳定在一定范围内，必须采用稳速装置——机械稳速器和电子稳速器。除汽车用放音机心采用机械稳速方式外，家用收录机多数采用电子稳速方式，利用电机转子绕组旋转产生的反电动势来控制电机转速。电子稳速电路板做得小巧，有的直接装入电机外壳内，有的则固定在电机端盖外侧，还有的将稳速电路板用两根导线从电机内部引出，与整机电路板装在一起。
二、故障现象与检修方法
收录机电机常见故障大致有以下几种情况，可根据电机基本构造和工作原理分析故障原因，采取相应修复措施。
l．传动系统不运转。遇有这种情况，首先应查看传动带是否从飞轮皮带槽或电机轴皮带轮上脱落下来，然后再找其它原因。如果传动带安装位置正常，电机本身不工作，就应从以下几方面分析原因：
1）电机供电电源是否正常，尤其是使用干电池供电的机器，要检查其电压是否在额定值范围内，如果电压不足，换用新电池，问题即可解决。
2）电机有无“抱轴”现象，可用手指拨动电机轴皮带轮，如果转动不灵活甚至转不动，说明轴与含油轴承之间有粘连现象。此时可用棉签、纱布蘸酒精或其它清洁液擦去轴承附近的污垢，再点少许润滑油，重新转动一下皮带轮，就可能恢复正常。如果仍不灵活，需打开电机端盖，设法除掉粘连处的污物。如果无济于事，说明抱轴严重不能修复使用了。不过，电机发生此类抱轴现象的不多见。
3）查看转子绕组有无断路与短路现象，可用万用表测量绕组的电阻值，判断是否断路或短路。查到毛病后，如果需要更换绕组，可按原线径和匝数绕制、焊接，应小心别碰伤漆包线的漆皮层，以免造成新的短路。
2.转动力矩小，放音有气无力。造成这种故障的原因一是电源不足，二是阻力矩过大，三是稳速器失调致使转速下降太多，四是电刷与整流子严重磨损，电机工作不正常。前三个原因属电机以外的因素，只要对症下药即可排除故障。后一个原因属电机本身的问题，修复方法将在下一种故障现象里介绍。
3．转速不稳，忽快忽慢；抖晃很大，音调失常。主要原因有以下三种：
l）电机轴径向跳动大，轴伸弯曲变形。
2）电刷磨损严重，无弹性；整流子磨出沟槽，致使电剧与整流子接触不良，引起带速不匀，抖晃增大。
3）稳速器发生故障——机械稳速器的离心式开关触点烧毁；电子稳速器的电子元器件性能下降、老化或损坏。
修复方法：
如果确认是电机本身有毛病需要修理，必须动手拆卸电机外壳。多数电机的外壳同端盖四周是用铆压方法固定的，不易拆开。这时可用钳子将凹凸铆边压平，或用什锦锉刀锉平，撬动端盖，确认端盖与壳体完全松动时，再将端盖与转子同时拔出，避免转子拉动电刷引起变形损坏。电刷脱离转子时要多加小心，不得碰坏单薄的电刷簧片，免得装配时难以复原。
如果发现电刷磨损、整流子已经磨出凹槽，应仔细修整电刷触点部位，擦去尘污；将转子夹持在小钻床卡头上高速旋转，手持细纱布对整流子抛光，以去掉凹槽，再设法清除三片弧形金属片之间的金属磨屑，防止相互短路。在装配之前应对整流子、电刷全面进行清洁处理，并适当调整电刷对整流子的压力。电机端盖应与外壳对准铆压原位，用小冲头重新冲压即可。装配完毕，要重新校正转速方可装机使用。
如果修理的电机是机械稳速的，其离心式开关触点烧焦有凹坑，需取下活动触点，用细纱布磨去烧斑，恢复活动触点原有的平面、固定触点原有的球面，并擦拭干净。活动触点重新装配后必须调节与固定触点之间的距离，使转速符合要求，最后用带颜色的硝基漆将调节部位封住，防止松动。
凡是磨损严重的电刷，整流子或者烧毁的离心式开关触点，经过细心修整仍不奏效，必须更换相应零件，才能恢复原有性能。有的时候，选配零件比选购电机还难，所以，修理与否要根据实际情况决定。
电机轴径跳大、轴伸弯曲之类故障不需拆卸外壳即可试修：用一硬质木棒或塑料棒对空载旋转的电机轴，由小到大慢慢施加一定推力，施力部位由轴承附近逐渐移向轴端，往返二、三次，如果径跳仍无改善，需要打开外壳取出转子，安装在钻床上高速旋转，对偏摆部位施加适当外力进行校正。轴伸弯曲严重的电机，是难以修复的。电机轴类似主导轴，是经过精加工的关键零件，一旦弯曲变形只能报废。
至于电子稳速器的故障，多数情况是电子元器件尤其是分立元器件出了毛病。因为它们有一定工作寿命，或者外因造成短路烧毁。个别情况集成电路块也有损坏的。如果发现稳速器不起作用时，可用仪表对每个器件进行检查，有时肉眼可直接观察到失效器件。无仪表可用的用户，可用相应器件替换法确认稳速电路板的故障部位。更换元器件完毕，应校正电机转速，鉴别调速范围是否符合要求。
4．录、放音噪声大。此故障源于电刷与整流子接触不良时产生的电火花，离心式开关触点产生的电火花干扰。修理方法如前所述。
5．温升高，外壳发烫。这是由于阻力短增大，电流上升引发的现象。此时应卸掉电机轴皮带轮上的传动带，令电机空转一段时间，如仍发烫，可能是转子绕组有短路故障，引起电流增大温度上升。遇有这种情况，需要取出转子，用万用表认真检查绕组阻值，判断短路部位。
修复电机值得引起注意的问题是含油轴承处不可随意点润滑油，确实需要点油时，应小量，一、二滴即可，防止润滑油渗流到整流子上，使电刷与整流子接触不良，增大接触电阻，降低电机性能。
三、电机规格与选配要点
1．从收录机机心设计角度考虑，应根据总体设计要求，负载力矩变化范围，工作电压变化范围，抖晃率指标以及力短、电压变化引起的稳速误差等要素，参照国家标准GB10242规定的电机基本性能参数选择满意的规格型号，当然旋转方向和外形尺寸必须符合要求才行。对从国外引进的电机的技术要求同样从上述几个方面考虑。
录音机电机的转速差别不大，普通单速电机多数为2200～2400r／min，也有2000r／min的。双速电机低速为1200、1400、1600、1800r／min四种，高速则为低速的两倍，即2400、2800、3200、3600r／min。高转速电机抖晃率指标优越，但启动电流大转矩低，得不偿失。因而选择转速要全面权衡利弊。
2．从修配角度考虑，最理想的情况是能找到原规格型号的电机替换之。如果不能如愿，可按原型号查阅有关性能参数表，按照表中规定的额定电压、额定转矩、额定转速以及外形安装尺寸、旋转方向铭牌上标记“CW”为顺时针方向，“CCW”为逆时针方向（从轴伸端观察）等要求选配电机。选配前要弄清其稳速器类别，电子稳速的线路板规格形式应与原装一致（指安装方式，装在外壳之内还是引到壳外）。机械稳速的多为汽车用放音机电机。两种稳速方式的电机不可混用。（王锡江）
