试用电视机的音响系统代中置音箱

🏠 首页 《无线电》杂志 1997年 🔗 第4期 🔗 第7页 分类:实用音响技术 🔗 辛启华 🔗

随着“家庭影院”热潮的日益高涨,许多朋友都在筹划着配置自己的AV系统。有的人迫于居住环境的限制,还有的人出于其他的考虑,暂时不想购买AV系统的中置音箱。但从使用的效果看,AV系统中若没有中置音箱,会使效果大打折扣。特别是在欣赏含有杜比环绕声的节目时,中置音箱表现出的人物对白及现场的声源移动效果,使人听后感到真实准确,而使用无中置音箱的系统时,这种感觉就可能是荡然无存,或者是自我感觉“信其有”。

对于因各种原因而没购买中置音箱的朋友来说,提出下面几种变通方法来供选用,也许能弥补一点缺憾。那就是在电视机上动脑筋,用电视机的扬声器或伴音电路来还原节目中的中置信号——人物对白等。目前25英寸以上的彩电上都有AV输入端子(一般至少有一路视频两路音频),利用这些端子可以将中置信号送入电视机,通过机内伴音电路还原中置声,另外还可用AV功放的中置音箱接线端输出的放大信号去直接推动电视机的扬声器,其详细接法、要求及特点如下:

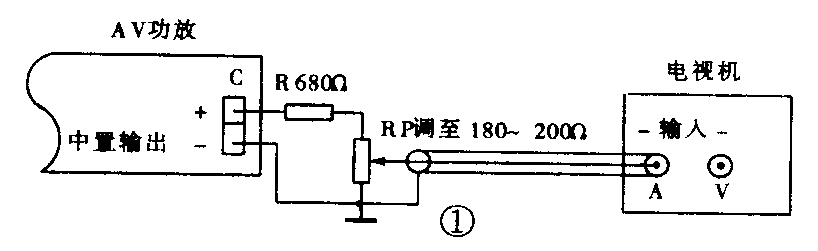

方法一 将放大后的中置输出信号,经分压后再送给电视机的伴音电路。若电视机有两路音频输入时,可在如图1所示的RP的中心滑片上再引出一根信号线,并适当的调整RP的大小。这样连接时,功放的中置输出音量先放在四分之一的位置上(即发烧友们常说的“九点钟位置”),若是按钮控制增减的则先置“0dB”位。电视机上的音量大小暂调在三分之一的位置。将RP调至合适的音量时固定,平常使用中只需调电视机上的音量即可。此法的特点是灵活,对电视机音频输入路数多少均适用。

图1
图1 🔍原图 (818×251)

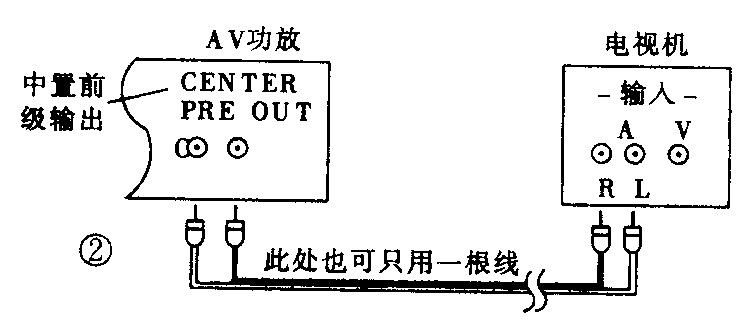

方法二 将功放的前级中置信号引出,直接给电视机的伴音电路(即:音频输出——音频输入)。这种接法的特点是输出端与输入端的阻抗匹配较好,若有分体的前置或解码器,也可直接将信号给电视机,以获得更高的信噪比。有前级中置信号输出端子的AV功放有“天龙AVR—1000”、“狮龙RV—5030R”,其机身背板上的英文标记为“CENTER PRE OUT’,见图2。

图2
图2 🔍原图 (751×324)

方法三 将放大后的中置输出信号,直接给电视机的扬声器,同时断开机内的扬声器连线,利用了电视机的扬声器及共鸣箱。这种接法的要求是需在电视机壳上开一小孔,装一个个φ3.5mm的耳机插座,见图3。在插拔连接插头时,最好在电视机和AV功放断电时进行,避免插头插座在拔插时碰触引致烧坏电视机内的伴音电路元件或AV功放内的中置放大管等。较适合这种接法的电视机有康佳T2516(有二路二柱形扬声器)、长虹C2919PV(利用其外接音箱)、松下TC2552G(前置双扬声器)等等。

图3
图3 🔍原图 (798×277)

从AV系统配置的分析来看,中置音箱中还原的主要是人物对白,其频率范围一般在200~7000Hz,由弗莱卡尔——门逊曲线可知,该频率范围恰好又在人耳的敏感听域内,即不需要很高的声压级就能分辨出较细微的变化或差别来,因而中置声道的信息在整个AV系统中占有较重要的地位,这点从一百多年的电影发展史上可以很容易找到有力的佐证。因为中置声道信息的丰富与否,可直接影响音效的艺术感染力,所以推荐几种并非完美的办法供朋友们一试。(辛启华)
