本文介绍的这种讯响器，已将发声、发光、控制等电路组合在一起，只要给一个微弱的控制信号，就可发出“笛…笛…”间断式声光报警，且声音响亮。它具有很宽的工作电压范围（1.5～12V），适合在多种场合下制作各种声光报警装置。

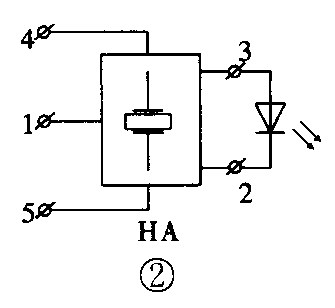

该讯响器的原理图见图1。本讯响器在未接入R3、C时，其电路为一改进型多谐振荡电路，此时讯响器所发音为长直音；接入R3、C后，由于电容C的充放电作用，讯响器发出间断的“笛…笛…”声，同时，发光二极管VD2也闪闪发光。当控制端1端有高电平（大于0.7V）时，VT1导通，VT2截止，讯响器不工作。只有在1端悬空或低电平时，讯响器才工作即发出声光报警。由于R1较大，控制电流只有数十微安，因而可直接由传感器或数字电路输出端控制。由于电路简捷，元件不多，全部元件可装在普通φ27mm讯响器的外壳内。制作时元器件参数可按图中选取。变压器T可用5mm×5mm铁芯，T-1用φ0.27mm的漆包线绕45匝，T-2用φ0.11mm的漆包线绕350匝。变压器T也可用袖珍收音机中的输出变压器代替，只是效果差一些。为作图方便，该讯响器简化为图2。下面介绍声光讯响器的两个应用实例。

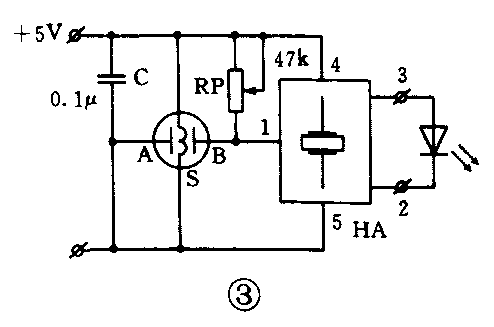

图3为烟雾报警器电原理图。在正常情况下，气敏传感器S的A、B两端阻值较大，讯响器1端为高电平，此时讯响器不报警。当有烟雾出现时，其A、B间阻值减小，B点电压降低，当降至0.7V时，讯响器便发出声光报警。调节RP，可得到不同的烟雾报警灵敏度。
图4为密码箱无线防盗报警器电原理图。无线电发射及接收电路的工作原理见本刊1994年第8期第46页。在发射机中加装了一个由可控硅VS和水银开关S2组成的位移自动开关，见图4a，当接收机（图4b）未收到信号时，LM567的8脚为高电平，讯响器不工作；当接收机收到发射机发出的信号时，LM567的8脚跳变为低电平，讯响器进入工作状态，随即发出“笛…笛…”声加闪光的报警信号。使用时可将水银开关以适当的位置放在密码箱内，当有人拿走密码箱时，因位置和角度的变化，水银开关S2的触点被接通，触发可控硅VS接通电源，使发射机工作。（刘远明）
