TV-B是用TV-1位移振动传感器设计制作的，它可直接用于各种位移振动需要报警的场合，由深圳太极嘉信电子厂研制生产。把TV-B模块放在被监视的物体上，该物体因位移振动而产生的信号输出，可直接引至驱动器以及报警装置。

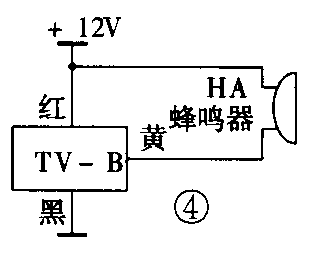

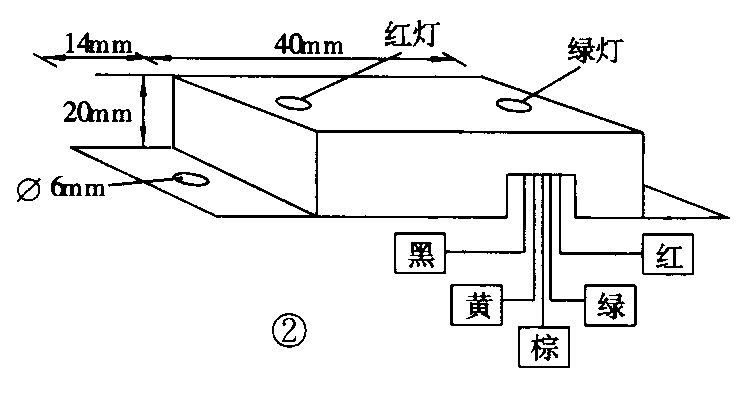

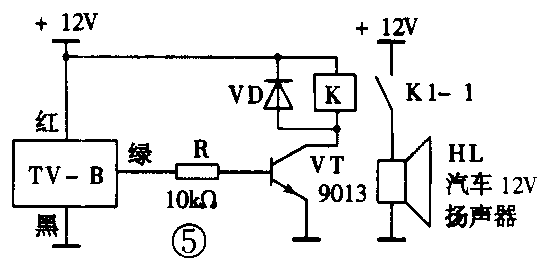

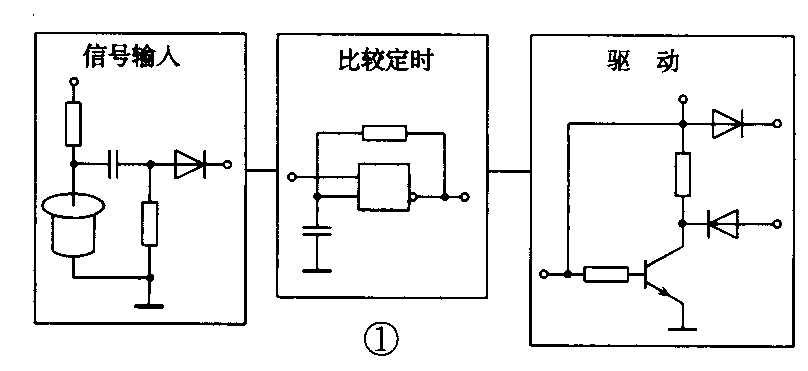

TV-B模块的方框图见图1，信号输入主要是由TV-1位移振动传感器感应信号输入，定时电路用的是阻容定时器，输出用OC门样式的输出。模块外形示意图见图2。红灯为电源指示灯，绿灯为触发（驱动）显示灯。给模块供6～12V直流电源，电源线黑负红正。当模块受到位移或振动时，绿线输出高电平，黄线输出低电平，棕线联接报警产生输出，可输出一长一短的报警声。其应用见图3、图4。图5是用于汽车防盗器的电原理图。
应用时，将TV-B装在被测物体上，接通电源后红灯亮，延时一段时间，红灯灭，防盗器进入工作状态。当有人移动或振动TV-B所在的物体，则绿灯亮，棕、黄、绿三线分别输出相应电平，使压电片、蜂鸣器发出报警声或使继电器动作。若物体不再被移动或振动，30s后报警声自动停止，否则持续报警。

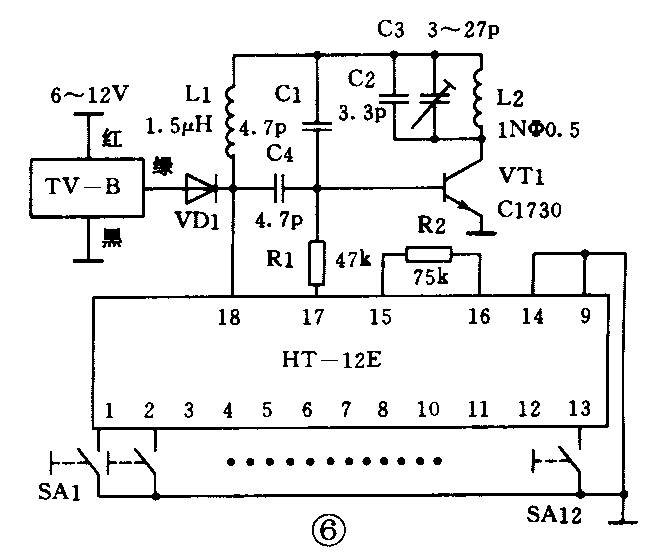

图6是用于无线报警发射电路，图7是其接收电路。当TV-B模块受到外界位移或振动后，绿线输出6～12V电压，通过发光二极管VD1给编码发射电路供电。HT-12E产生编码脉冲，通过17脚、R1送入由L1、C1、C2、C3和VT1组成的电容三点式载波振荡电路，进行幅度调制，并由L2向空中发射出去。调整C3可改变载波频率。

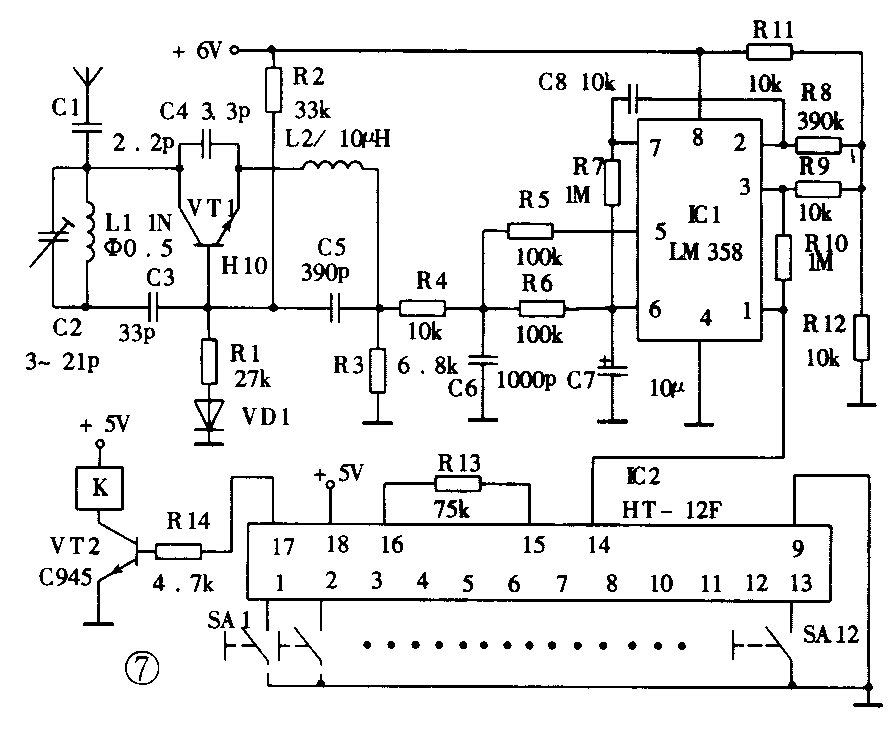

图7采用超再生接收电路。由天线、C1收到的高频调制信号与超再生接收电路产生的振荡电压相互作用，利用晶体管VT1的非线性进行超再生检波，将编码脉冲信号检出，并由L2、C6滤波后送到IC1进行放大，然后送入IC2进行译码。IC2解出相同的脉冲码后，17脚输出高电平，VT2导通，驱动继电器，带动蜂鸣器发出声响。（张建华 康锡斌）
