目前市场上常见有字段式、字符式、图形式等多种液晶显示模块。本文以北京生产的YXM0306型显示模块为例介绍字段式液晶显示模块的原理和应用。

表1列出了YXM系列的几种字段式液晶显示模块的型号规格。

表1字段式液晶显示模块

型号 规格 字高/宽 模块尺寸 视屏尺寸 安装孔距 驱动、控

(mm) (mm) (mm) (mm)

YXM0006 4位 12/6 70×42×16 47.5×20 64 HD44100

YXM0306 6位 9/4.5 68×30×10 47.5×14.5 62 PCF8576

YXM0005 6位 12/6 75×46×23 63×20 67/39 HD61602

YXM0308 10位 10/4 96×32×13 74×14.5 90 PCF8576

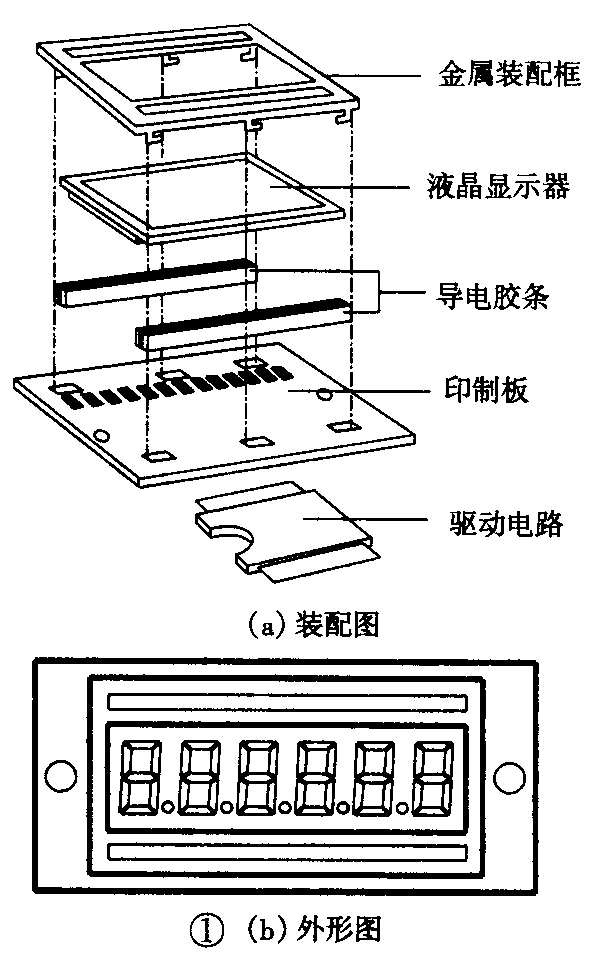

YXM0306的装配图与外形图分别见图1(a)、(b)。该模块由具有I\(^{2}\)C总线接口的液晶显示控制驱动电路PCF8576和6位7段式液晶显示屏YXY6033D组合而成。其原理方框图如图2所示。

图1
图1 🔍原图 (591×968)
图2
图2 🔍原图 (972×492)

特点:YXM0306采用二线制I\(^{2}\)C总线接口的驱动电路,使用时不再需要对总线接口电路进行设计。其集成化的寻址和数据传输协议系统的结构均是可编程的,完全由软件来设置,灵活性强。该模块与计算机之间的连接仅需两根信号线,使用非常方便。另外,YXM0306功耗非常低,在特定要求时,工作电流可做到100μA以下。同时,该模块还具有高噪声抑制能力。

主要端口功能:1.V\(_{DD}\):+5V;2.VSS:0V;3.SCL:串行时钟线(双向传输);4.SDA:串行数据线(双向传输)。

程序编制要求

1.I\(^{2}\)总线说明

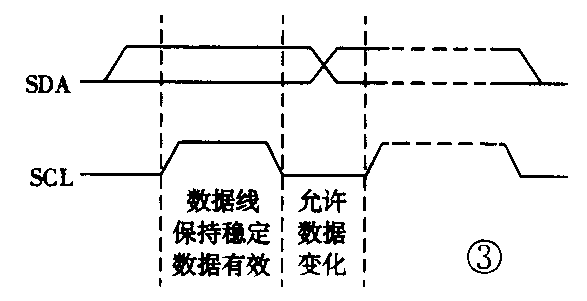

在I\(^{2}\)C总线上,每一数据位的传输都有一个时钟脉冲相对应。而其逻辑“0”和逻辑“1”的信号电平取决于相应的电源V\(_{DD}\)的电压,这是由于I2C总线适合用作各种类型的电路。数据传输时,在时钟信号为高电平期间,数据线的数据必须保持稳定,只有在时钟线上的信号为低电平期间,数据线的数据才允许变化,如图3所示。

图3
图3 🔍原图 (587×301)

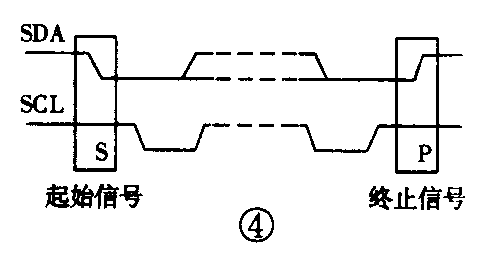

起始和终止状态:在I\(^{2}\)C总线的工作过程中,有两种特定状态被分别定义为起始信号状态和终止信号状态,如图4所示。在时钟线保持高电平期间,数据线由高电平向低电平的变化是一种特定的状态“S”,它被定义为一个起始信号。在时钟线保持高电平期间,数据线由低电平向高电平的变化是另一种特定状态“P”,它被定义为一个终止信号。

图4
图4 🔍原图 (488×254)

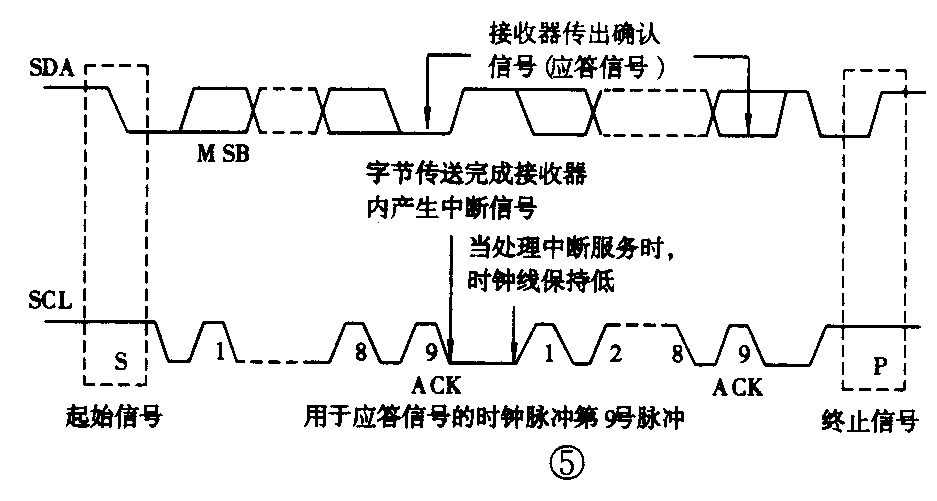

数据传输时,每一个字节必须保证8bit。但对每一次传送而言,可被传送的字节数是没有限制的。每一个被传送字节的后面都必须跟一位应答位,传送数据从最高有效位(MSB)开始,最后是应答位。在应答信号的时钟位上,接收器(即PCF8576)必须在数据线上输出一个低电平信号。同时,在这位时钟信号的整个高电平期间,应使数据线保持稳定的低电平状态,从而完成应答信号的输出。数据传送与应答信号的时序关系如图5所示。

图5
图5 🔍原图 (937×501)

2.I\(^{2}\)C总线的设置

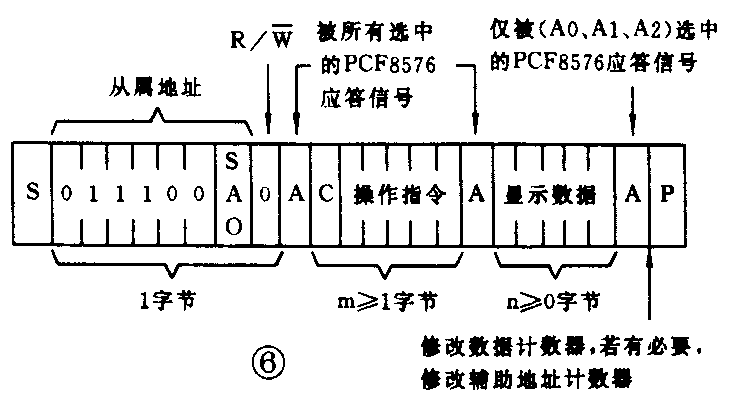

在传送最后一条指令字节之后,紧接着传送显示数据字节。这些显示数据字节被存储在显示RAM中,按照被数据计数器和辅助地址计数器设定的地址顺序排列。数据计数器和辅助地址计数器被自动地修正。数据被直接送给指定的PCF8576芯片,每一个字节的认定是由A0、A1、A2所定义的PCF8576产生的。在最后一个显示数据传送完后,I\(^{2}\)C总线主动发出一个停止状态“P”。I2C总线的设定如图6所示。

图6
图6 🔍原图 (754×411)

3.指令译码器

指令译码器用于识别送到I\(^{2}\)C总线的操作数据。所有指令的传送依靠一个扩展位C(位配置中最有效的一位,见图7),当该位置“1”,表示下一个传送的字节为操作指令,若置“0”,则表示本字节是最后一条操作指令,接着传送的数据是显示数据。操作指令的定义如表2所示。

图7
图7 🔍原图 (961×1361)
图8
图8 🔍原图 (392×216)

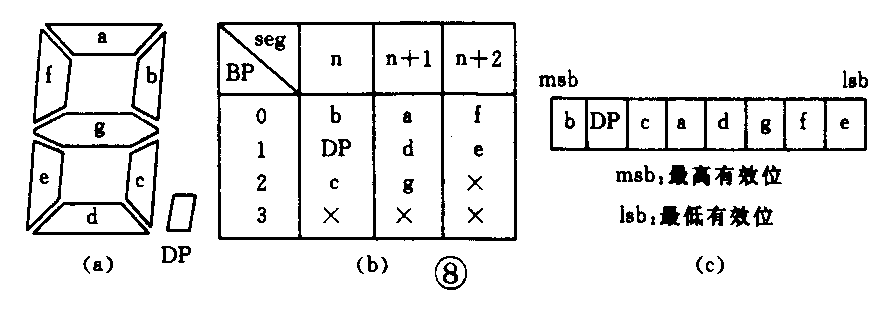

液晶显示字段的排列方式、显示RAM中存储代码格式及I\(^{2}\)C总线上传送的显示字节代码格式分别见图8(a)、(b)、(c)。

图9
图9 🔍原图 (894×314)

4.YXM0306模块指令参量的设置。

(1)I\(^{2}\)C总线辅助地址字:根据图6要求与模块内部设定,其辅助地址字设为01110000B即为70H(SA0接V\(_{SS}\))。

(2)驱动方式控制字:M1 M0设为“11”(驱动占空比取1/3);B设为“0”(驱动偏压取1/3);E设为“1”(显示允许);LP设为“0”(正常工作方式);最高位C设为“1”。其指令代码为:11001011B即为CBH。

(3)数据装载字:设数据装载字自最后一位开始,取P0~P5均为“0”,最高位C设为“1”,其指令代码为10000000B即80H。

(4)器件选择字:模块内部设定A0~A2接V\(_{SS}\)(“0”电平),最高位C取“0”(最后一条指令字表示下面传送的数据为显示数据)。其指令字代码为01100000B即60H。

5.I\(^{2}\)C总线模拟传送技术

在大多数的单片机应用系统中,I\(^{2}\)C总线系统一般为单主结构形式,即只存在着主方式。I2C总线数据的传送状态比较简单,没有总线的竞争与同步,只存在单片机对I\(^{2}\)C总线器件节点的读(主接收)、写(主发送)操作。因此节点上可以采用不带I2C总线接口的单片机,如8031,8098,68HC05等,利用这些单片机的普通I/O口来实现I\(^{2}\)C总线上的主节点对I2C总线器件的读写操作。

在实际编制程序时,用普通I/O口模拟I\(^{2}\)C总线的数据传送,只要保证起始、终止、数据发送、保持和应答信号满足相应的时序要求即可。(贺松芳)
