爱华HV－3030MK5型放像机是日本爱华公司在K3030系列基础上推出的又一种改进型机种。由于重放画质优良，功能较齐，价格较低，国内拥有量较大。虽然它也使用了16只集成电路，但选用的集成电路与K3030型机有所不同，电路也有所改进。如原机型的微处理器μPD78134现改为CXP80720，驱动块BA6219改为TA7219lS，原电源电路只用了3只三极管，现在改为用6只。目前尚无详细资料，给维修带来了一定困难，现介绍三个检修实例，供维修人员参考。
例1故障现象：电源指示亮，但电源无法启动。

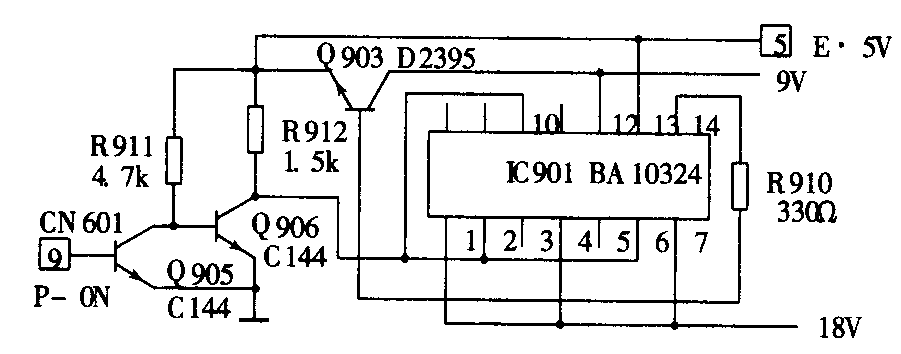

分析与检修：该机型的电源有4路电压输出：E·5V为非受控制电压； R· 12V、M· 12V、R· 5V为受控制电压。测得受控电压均无输出，E·5V电压正常。由于18V绕组整流输出电压正常，而IC901（BA10324）的②、⑥、⑩脚无5V高电平，故造成电源输出管Q901、Q902(B1370)的c极与Q904（D2395）的e极无电压输出。由于IC901的供电正常，其内部的运放不可能全部损坏，故有可能是微处理器IC601（CXP80720）的开机信号有问题或是受控控制电路工作异常。测得IC601的有5V的高电平输出，按理控制管Q905（C144）的b极得正偏而导通，Q906则因Q905导通后的箝位作用由导通转为截止，E·5V通过R912提供IC901的②、⑥、⑩脚的高电平，有关电路如附图所示，但现测得Q906的c极始终为低电平。那么只有两种原因：（1） R912开路；（2）Q906的c与e极之间击穿短路。结果查得R912（1.5k）确已开路，更换该电阻试机，放像机恢复正常工作。
例2 故障现象：像带不能入带仓。
分析与检修：通电电源红指示灯亮，启动后指示灯能熄灭，并可转为AUTO与PAL指示，由于电源启动受微处理器控制，故说明系统控制电路的工作基本正常。试入盒发现入盒电机不动作，检查机械传动部分发现各齿轮定位标记对应均正确，不存在齿轮错位问题，采用手动模拟入仓、加载动作，正常无阻，说明机械传动良好。拆下入盒电机机座，用500型万用表R×1挡并接于电机插头两端，电机能稳速旋转，故障可能在驱动电路，卸下机心发现驱动集成块I602（TA729）塑料表面已有烧坏裂痕，由于没有发现其他异常现象，故没有必要进一步检查该集成块的各极电位，换上新块试机，入盒良好，放像机工作均正常。
例3故障现象：用户反映该机在放像过程中突然出现无声无图像，各功能均不起作用。
分析与检修：开机盖发现像带仍处在加载状态；通电启动电源无反应。测得电源输出插座CN601的⑤脚E·5V电压正常，其他各脚均无电压，其⑨脚亦无开机高电平，说明系统控制电路有问题。先检查微处理器IC601的工作状态，发现IC601无工作电压，测其对地电阻值正常，无短路存在，顺该块供电支路查得三端稳压块IC603（T600D）的③脚无电压，而①脚电压正常，说明 IC603内部开路。采用78L05三端直接代换试机，放像机恢复正常工作。(唐广徽)
