《无线电》1996年第7期介绍了用μPC 1892制做四路环绕声解码器，本人邮购了一块1892及线路板，按图装配，接机试听，确实能产生很明显的环绕立体声，但跟它的前身1891（同样是采用矩阵式移相环绕处理技术）一样，声场有一种混浊感，不耐听。为了使环绕声场达到一个较高的水平，决定对此板进行改制。
参照杜比定向逻辑解码器，杜比解码设置有中置声道，使欣赏者偏离中心区域也听感觉到人声是从屏幕正中发出，得到正确的中心声像，而一般模拟环绕声处理电路无中置声道。所以，首先应补上这一缺陷。其次，由1892内部方框图（请看原文）可知，经移相形成的环绕信号除从9、13脚输出后方环绕信号外，有一部分与左右声道主信号混合从12、14脚输出到前方，这样前后方的分离度不够，这正是造成声场混乱的原因。实际上整个声场的定位必须依靠前方声道，就像双声道立体声定位比较准确一样，而环绕声只应是一个辅助声场，使欣赏者有一种包围感，这一点对模拟环绕声处理尤其重要。试想，如果让L、R信号直通（不经过1892）来做前方声道信号，这样前后方的分离度得已提高，声场紊乱的情况必有所改善。明确这一思路，改制方法就出来了。
如图1所示，L、R信号经IC1缓冲放大，出来的信号分三路走。一路直通前方主功放而形成主声场，一路经IC2反相相加后形成前方中置声道。为什么要取反相相加，这里有两点说明：①采用相加而不采用相减，主要是为了在单声道场合使用，且不丢失信号；②采用反相不用正相，这是因为反相求和电路比正相求和电路有更多的优点，这里不用多说。其次可以提高中置声道与前方主声道的分离度，这样主声场会更宽广一些，实际使用时也是如此，只是中置功放与中置音箱应+、-反接。第三路信号通1892，从14、12脚（原前方声道输出端）输出后方左右声道信号，从9、13脚（原后方声道输出端）输出后方中间声道信号。增加一块电路板（IC1、IC2）和一个±15V电源（板子线路简单，请参考有关资料自制），就可以将1892改成七声道环绕声处理器。

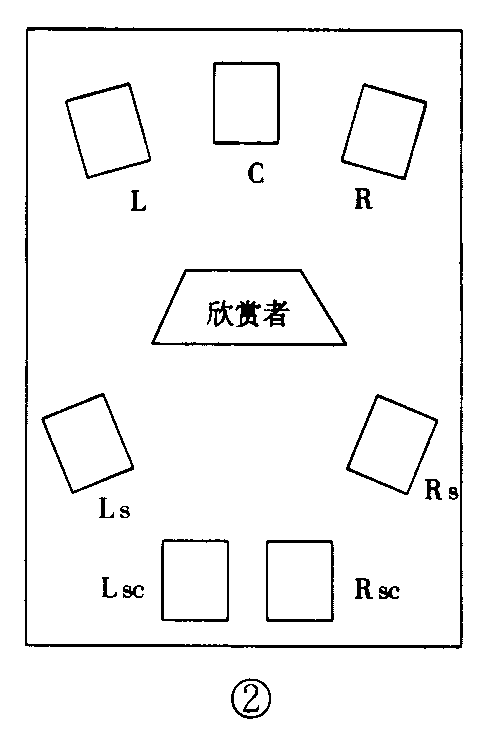

音箱摆放位置如图2所示，Lsc和Rsc比Ls和Rs更靠后一些放置，Rs和Ls放在欣赏者左右两旁效果也不错。注意前方三个声道音箱要选用优质品，功放的功率容量要大，品质要高。后方由于比原来多了两个声道，音箱和功放的功率小一些也能营造起较强的环绕感。
还有几点需要说明，由于1892的音调电路对Rs和Ls有控制作用，实际使用时高低音提升量不能太大，对Rsc和Lsc有控制作用的效果调节也不能太深，否则又会加重声场内紊乱。具体调节要根据听感反复进行，直到最佳效果。经改制后的1892板除了有强烈的包围感以外，混浊感大大减少，声像定位比较准确，整个电路花费也不多。在杜比定向逻辑大行其道的今天，利用好模拟环绕声处理电路，使原有的立体声音像源发挥“余热”，是非常必要的，这一点对普通家庭也许更加适用，值得一试。（艾斌）
