北京电视设备厂采取与日本JVC公司合作开发的形式，用一年多的时间成功地设计开发出了一种新机型—《HR-J52MS》多制式卡接OK录像机（使用两种商标，标‘JVC’商标时，型号为HR-J52MS；标‘CORIN科伦’商标时，型号为CV-J52MS）。以下简称J52录像机。
现将该新机种的特点简介如下。
1 精密的机械走带系统
该机机械走带系统采用大连华录公司引进松下技术生产的K型机心，该机心为松下公司继G型机心后，最新推出的具有国际先进水平的新型机心。机心部件全部装配在一个压铸铝合金座底上，结构和电气性能优良；视频旋转磁头为两组双方位角组合磁头（DA4磁头），可实现高画质的慢速录放和各种无噪声带的特技重放，快速响应的磁带全加载方式，从停止状态到放像或记录只需要1秒左右的时间；另外，该机在机心设置方式上，首次在国内采用新潮的中置式设计，有利于保障走带系统的稳定性，并便于前面板实现全新的对称性造形设计。
2 先进的电路技术
目前国际上VHS型家用录像机经数十年的发展，在整机技术指标达到一定高度后，已难再有很大突破。各大公司均在添加功能花样、降低成本方面下功夫，尤其是不断开发出新型集成电路和元器件，大力简化电路结构，使产品在保持高水平的同时，更易于装配生产，在成本上更具竞争力。中外联合开发的J52录像机在一定程度上反映了这一趋势。
首先，该机在视频电路方面作了面貌一新的改进，采用了新型大规模集成电路TA8881（JVC公司代号：JCP-0041B），该芯片是目前在家用录像机视频电路中使用的最新型产品，其内部集成了兼容多制式彩色视频信号的记录重放电路，包括用于Y／C分离的两行梳状滤波器电路，改善图像边缘效果的孔阑效应（AP CONT）电路和输入信号选择电路等，并设置有多种低通、带通滤波器，其集成度达到录像机视频电路的空前水平，使得作为整机电路核心的视频电路仅用了两块集成电路，明显地简化了视频电路的结构，提高了整机的性能和可靠性。

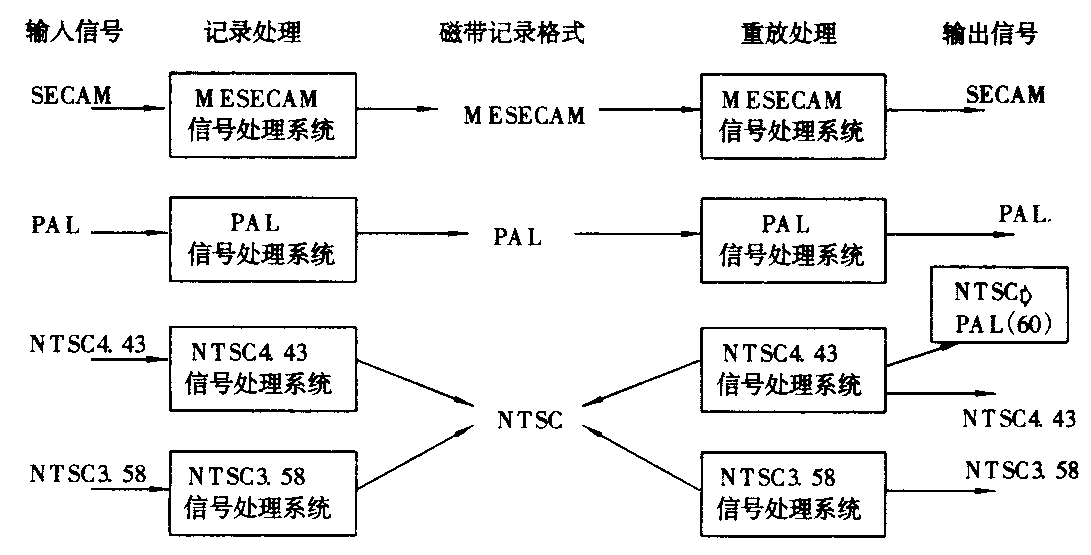

该机视频电路按HQ-VHS格式进行录放的信号处理，并具有较强的多制式视频信号处理能力，除了可以将NTSC制式的磁带节目转换成PAL（60）制式的信号，在普通PAL制式电视机上重放外，还可以直接记录重放NISC3.58M、NTSC4.43M和SECAM制式的彩色视频信号；制式选择有设置自动方式，可对输入或重放的视频信号制式进行自动识别，也可采取手动方式，进行制式确定和在重放时进行NTSC3.58M与4.43M之间的转换选择。视频多制式系统的工作模式如附图所示。
该芯片内部NTSC3L（60）电路的工作方式，与JVC公司的HR-D660机型相同，是将NTSC制彩色信号的色同步和色度信号相位，逐行转换成PAL制。与松下等公司所采用的仅隔行转换NTSC行的色同步相位相比，更加完善。
另外视频电路还采用了新型的复合CCD器件TL8849P，全部取代了传统的一行、二行玻璃延时线的使用，实现了又一个技术进步。
该机系统控制电路使用两块微机芯片，一块是显示操作微机μPD153119(NEC公司出品），另一块是机控微机HD643392784（日立公司出品）。
该机操作显示微机电路的功能划分，与松下机型有所不同：操作显示微机仅负责键盘扫描、操作指令检测及显示屏的显示控制，而将有关定时记录设置，电视节目选台记忆及红外接收识别等功能，均安排在主微机进行，使得显示操作微机的软硬件设计相对简化，并可作为通用电路在后继机型采用。
该机系统控制的主微机，为大规模CMOS集成电路，采用80脚QFP封装形式，软件设计采用先进的多任务控制系统管理的并行运行方式，主要负责机心和各电路工作状态的监控和模式的切换。该机沿袭了JVC公司其它机型的作法，取消了传统的潮湿保护检测功能，据悉，这种作法正为国外其它公司所采用。
该机的伺服电路与松下公司目前常用的与主微机合为一体的软件伺服方式不同，采用一块独立的数字伺服芯片，采用这种形式的优点，在于可减少主微机芯片的开发周期和芯片成本，也便于伺服电路本身的开发和设计，具有良好的通用性，较适合于在中小规模生产的产品中采用。该伺服电路是在BU2887（ROHM公司产品）芯片基础上，结合K机心而专门开发的。该芯片采用数字处理方式，内部包括了鼓电机和主导轴电机全部速度和相位数字伺服环路，与主微机和电机驱动芯片一起构成完整的伺服系统，可完成各种常规和特技动作（包括正反向21种变速搜索）的伺服控制。
该机音频电路采用集成电路BA7795，这是ROHM公司录像机音频芯片系列中较新的一种，包括线路放大和记录、重放放大器，自动电平控制（ALC），磁头录放通道切换开关，输入信号选择开关等。该机偏磁电路未设偏磁电压调整电位器，而是采取切断跳线的方式进行调整，调整范围为+1dB至-1.6dB。
该机音频电路设有一节目带头检测电路，由双运放BA15216和BA10393组成，其作用是对音频重放输出信号进行取样、比较放大，整形成具有一定幅度的方波，作为曲间空白位置的判别信号。在对卡拉OK曲目进行曲头快速检索时，如果出现连续低电平，主微机即认为到达曲头位置。
卡拉OK电路的话筒音量、回响和变调部分均采用了先进的数字电路，主要集成电路有TC9154AP（双电子电位器），BA7725S（混响处理），BU9252S(回响延时），M50196-001P（变调控制），M6903CP（变调存储器）等。
特别值得指出的一个重大技术特点是：该机的主要功能电路都采用了具有I\(^{2}\)C总线控制技术的芯片，领先于其它公司在录像机中实现了整机的数字调整功能。各主要电路的参数的设定和调整均可通过微机的串行口进行，例如伺服电路的磁头切换点、循迹预置点、视频电路的黑白切割电平、调制中心频率、记录重放电平等，完全取代了传统的电位器调整方式。所有需要调整的电路工作点，在整机生产的电路板调整工序，利用微机控制工序自动调整并设定完成，将设定数据存储在系统控制的电可擦只读存储器E2PROM里，每次开机时，系统微机及时将这些数据传递给相应电路的数据寄存器，自动进行监控。在电路调整和维修时，则可利用专用遥控器进入调整通道，通过微机串行口对相应电路芯片的工作参数进行调整，并重新记忆。采用这种先进的数字式调整技术，一方面提高了整机电路的可靠性和稳定性，另一方面实现了电路调整的自动化，改进了生产技术。
该机电源采用RCC式开关电源，全部由分立元件组成，与松下公司常用的脉冲调宽式开关电源相比，电路结构简洁实用，性能稳定可靠，具有成本低、易维修的特点。该电源在电网电压110～240V范围内，均可正常工作。
该机高频调谐器、中放单元及RF调制器，采用与松下公司K机心系列机型相同的型号，并且为国内配套产品。
3 完备的使用功能
除记录、重放、电视节目调谐等常规功能外，该机还实现以下一些先进功能。
(1）自动数字循迹，由机内微机控制系统自动保持最佳磁迹扫描循迹状态；（2）自动重复放像，可反复自动重放整盘磁带（最多可达5次）；（3）儿童锁功能，可满足有少儿家庭使用时的特殊要求；（4）备有遥控暂停插口，用于与摄像机配合的转录编辑操作；（5）采用先进的步进式调节方式，用按键和新颖的卡拉OK集中控制盘，替代了电位器旋钮操作，并实现了边唱卡拉OK边用遥控器进行远距离操作；（6）独特的按动式穿梭搜索纽，可进行前后两个方向的变速搜索，带速变化范围从1／16到9倍，分±10挡。（7）齐备的卡拉OK演唱功能:设有2个ф6.3话筒输入插座，曲目的空白和目录两种搜索方式，还设有曲调变调功能，可对重放的卡拉OK伴唱曲调进行高低七阶的调节，以适合不同演唱者的需要。
4 新颖的外形设计
本机造形采用了大面积弧线处理的流线形设计，追求新意，一反多年来录像机方块外形的呆板模式，而与国际机电产品所日趋流行的流线形相一致。流线形结合中置式机心设置，使得前面板设计美观匀称。各功能键均直接设置在面板上，完全取消了小翻门式结构，便于操作。卡拉OK功能控制键采用了新颖的集中控制盘，可进行话筒音量、回响深度和节目搜索等6个工位的操作。大型多功能显示窗呈倾斜式，各种显示字符精致美观，配合深邃的银白色辉光，产生优雅的视觉效果。（夏正炎）
