VCD机所用的消音开关，多采用拨动式三选一开关，使用中接触不良现象时有发生。下面介绍一种电子消音开关电路，将彻底消除转换噪音。

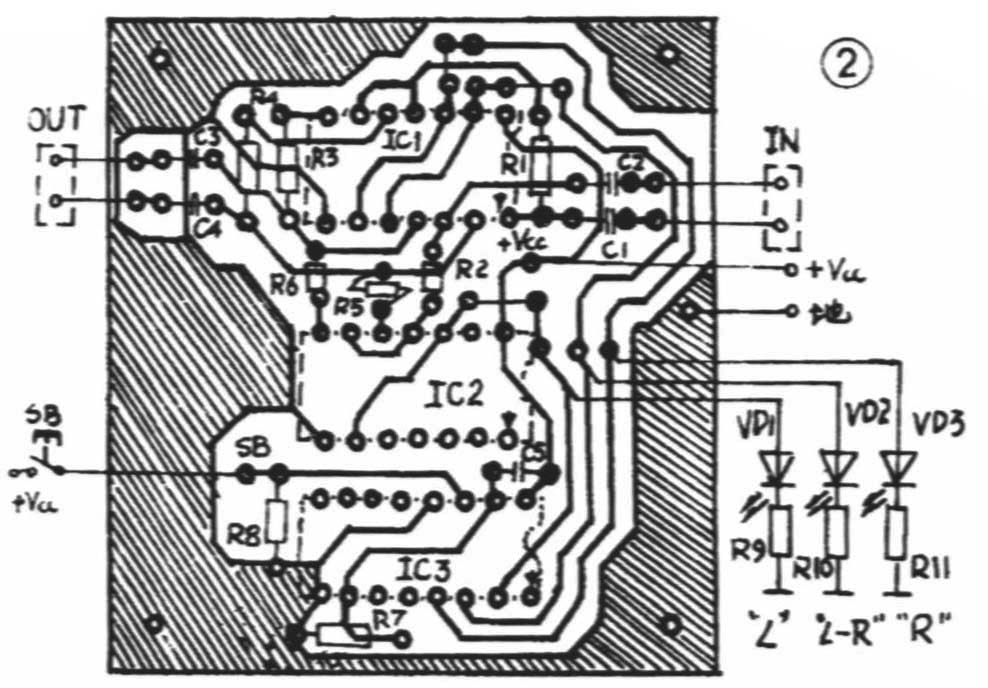

原理图见图1。当“Q0＝1”时，CD4066内部电子开关SA01、SA02闭合，Ri，Li信号经C1、C2输入，由C3、C4直接输出至Ro、Lo。当“Q2=1”时，CD4066内部的另一组开关SA11、SA12闭合，这时Ri信号经R1和R3、R4分别注入C3、C4，由Ro，Lo输出，此输出中只有Ri信号，而没有Li信号。同理当“Q1＝1”时，Ro、Lo输出中也只有Li的信号而没有Ri信号，从而达到消伴音的目的。整机原理中IC1、IC2为CD4066模拟开关集成电路，IC3为CD4017十进制计数分配集成电路，由C5、R7组成初始复位电路，当通电时自动将Q0置“1”，此时电路处于立体声挡。当第一个脉冲加至IC3“CP”端即14脚时，Q0翻转为“0”，Q1将翻转为“1”；第二个脉冲到来时，Q2将由“0”变为“1”。如果再次按动SB，Q3端即IC3的7脚将由“0”变为“1”，因Q3端接至15脚即复位端，电路又重新回到初始状态。实际上IC3是一个“三进制”计数电路。整机印制板图见图2，电路只要集成块功能良好，不用调试即可正常工作。当然，如果配以优质金属膜电阻和MKP系列电容，将对音质有至关重要的作用。SB轻触键可以利用原CD机面板上的“20+”键代替，不影响VCD机选曲作用，且面板美观无损。图1中VD1～VD3分别为“L”、“L-R”、“R”指示，视具体情况加装。(廖明)
