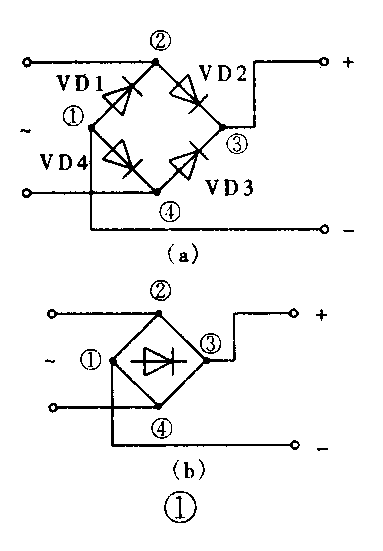

在二极管整流电路中，桥式整流电路使用较多，为此有关工厂把4只整流二极管按桥式全波整流电路的形式连接并封装成一体，就成了全桥组件。它的内部电路见图1a，在电路中的符号见图1b。
全桥组件的优点是使用方便。它的外部只有4条引线，分别为交流输入线和直流输出线。使用全桥组件不会出现搞错二极管极性的问题，不足之处是全桥组件内部如有一个二极管损坏，会影响整个组件的工作。
从型号上认别参数值
全桥组件的种类有单相与三相之分。单相中除了普通型外，还有中高速整流桥、低功耗整流桥。三相中除了普通型外，还有高压三相整流桥，最高工作电压可达40kV。由于整流全桥组件是由二极管组成的，因而选用全桥组件时可参照二极管的参数。它的主要参数有两项：额定正向整流电流I\(_{0}\)和反向峰值电压VRM。以单相用全桥组件为例，常见国产全桥的正向电流为0.05A～100A，反向峰压为25V～1000V。
如何从国产全桥组件的型号上认别I\(_{0}\)和VRM的数值呢？下面介绍几种常见的标注方法，供读者参考。
1．直接用数字标准I\(_{0}\)和VRM值
例如：QL1A／100或者QLIA100，都表示正向电流为1A，反向峰压为100V的全桥。
2．字母表示V\(_{RM}\)数字直标I0
有些全桥组件的型号中，I\(_{0}\)值用数字标明，但VRM不直接用数字表示，而用英文字母A～M代替（其中字母I不用），分别代表25V～1000V的电压值。具体数值见表1。例如：QL2AF则表示一个电流为2A、峰压为400V全桥。
表1
字母 A B C D E F G H J K L M
电压(V) 25 50 100 200 300 400 500 600 700 800 900 1000
3.字母表示V\(_{RM}\)，数字码代表I0
还有为数不少的型号上面只标电压的代表字母，而不表明具体的电流值，这些全桥可以去查产品手册。例如：QL2B，查手册后知道是 0.1A、50V的全桥。又如：QL22B是0.1A、50V的全桥。其实这些型号中的电流也是用数字代表，表2列出了部分电流的数字代码（H～10）。10以上的代码可查有关产品手册。
表2
数字 1 2 3 4 5 6 7 8 9 10
电流(A) 0.05 0.1 0.2 0.3 0.5 1 2 3 5 10
此外，币场上还有大量进口的全桥组件。其中有些可从它们的型号上直接读出V\(_{RM}\)和I0数值。例如：RB156为1.5A、600V全桥。对于型号较为复杂的全桥组件，选用时应查阅相关的产品手册。
分清输入输出端
为了便于读者识别输入、输出引线，现介绍一下常见全桥组件引脚排列的规律。

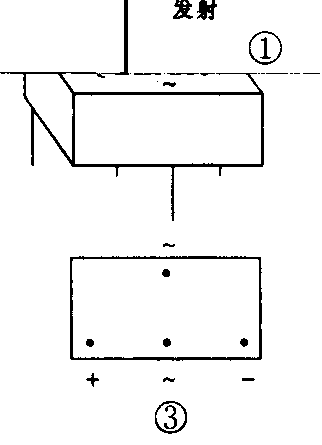

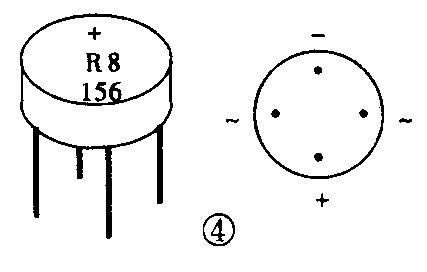

2.图柱体全桥组件。它的表面若只标“＋”，那么在“＋”的对面是“－”极端，余下两脚便是交流输入端，见图4。
3．扁形全桥组件。除直接标正、负极与交流接线符号外，通常以靠近缺角端的引脚为正（部分国产为负）极，中间为交流输入端，见图5。

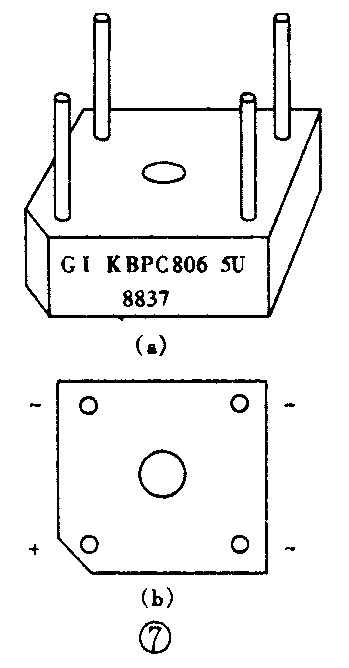

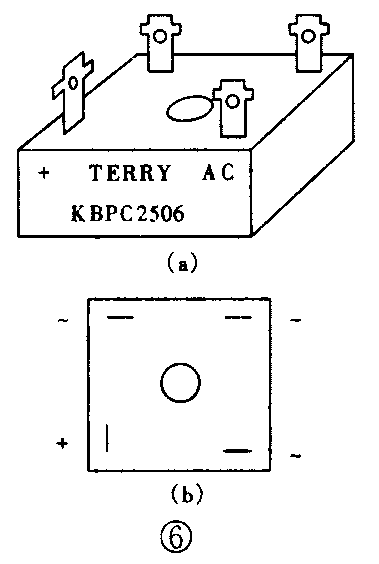

4．大功率方形全桥组件。这类全桥由于工作电流大，使用时要另外加散热器。散热器可由中间圆孔加以固定。此类产品一般不印型号和极性，可在侧面边上寻找正极标记，见图6。正极的对角线上的引脚是负极端余下两引脚接交流端。图7a所示是缺角方形全桥组件的外形，缺角处引脚为正极端，其它各端的排列如图7b所示。

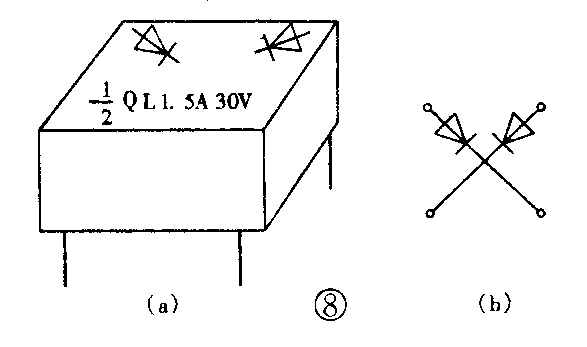

最后要特别说明的是市场上除了全桥外，还有与全桥外形相似的半桥组件，见图8a。它的内部是由两个相互独立的整流二极管组合而成的，见图8b。不要把它误当作全桥组件来使用。(谈小元)
