我们使用3\(\frac{1}{2}\)位数字表如数字电压表、数字万用表以及专用数字仪表时，常常希望把所显示数据保持下来进行记录，而这些数字表恰恰没有设置读数保持功能，为此，笔者对几种常用的CMOS型31;2位A／D转换器的有关部分稍加改动使其具备了这种功能。
一、原理分析

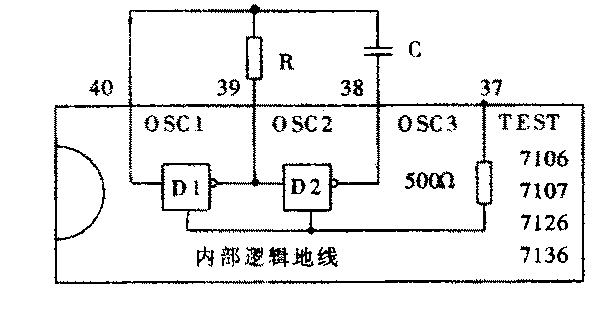

3\(\frac{1}{2}\)位A／D转换器中，7116与7117具有数据保持功能，其1脚HLDR端通过一个开关与电源端V+接通就具有此功能；而7106、7107、7126、7136没有此功能。分析这些A／D转换器的内部结构可以看出，其时钟脉冲振荡器是由两个反相器D1、D2及外接阻容元件构成，如附图所示。
如果在测量中利用导线将D1的输入端与内部逻辑地短接，即D1的输入端接上固定的电平——逻辑地，振荡器立即停振，进而使内部分频器、计数器、控制器等全部停止工作，此外，还由于不再有新的计数脉冲CP，计数器仍保持原来的计数状态。因此，每个笔划译码器所输出的电平不会改变，即短路之前为高电平的仍为高电平，再经过异或门驱动，所显示的笔划以及构成的字形肯定不变，即使被测电压仍加至A／D转换器的输入端上，也不可能改变原来的显示值，直到短路线去掉。
从上分析，对7106、7107、7126、7136等3\(\frac{1}{2}\)位A／D转换器组成的数字表不难实现读数保持功能。
二、改动方法
从上述A／D转换器的第40脚（OSCI）与第37脚（TEST）分别引出一根导线，中间用一小型自锁开关或钮子开关连接，开关置放于数字表的面板或其它部位，当需要进行读数保持时合上开关，反之断开开关。
三、注意事项
（1）每次使用完仪表后，在关断电源开关的同时，一定把所加“读数保持”开关断开，以防下次使用时仪表进入读数保持状态。
（2）因LCD显示器平时是采用交流驱动方式，在读数保持期间是采用直流驱动方式，而LCD长时间采用直流驱动会缩短其使用寿命，因此每次读数保持时间应尽量短。而LED显示器是采用直流驱动的，所以读数保持时间可以任意控制。
另外，对于具有运行／保持控制端的4\(\frac{1}{2}\)位A／D转换器（如7135等），也可以依照上述方法很方便地增加此功能。（杨恩江）
