本数字式定时器定时范围宽，可以在1s～8.5h内任选，并且通过显示器可随时了解定时的进程。定时器输出端，可以根据需要，加接其它电路，开发出更多功能或用途。
工作原理

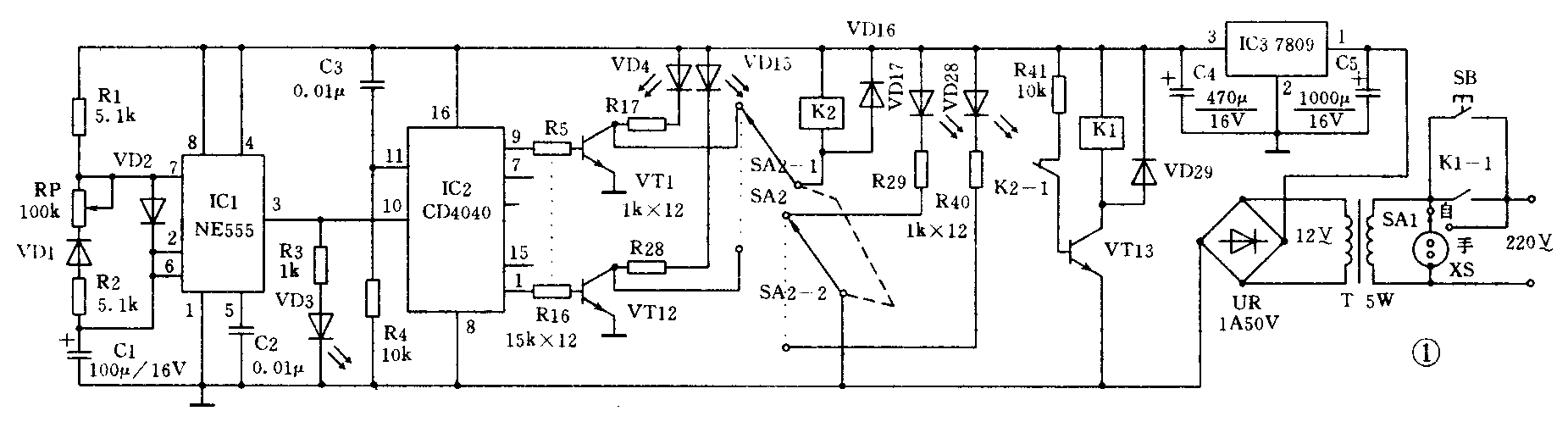

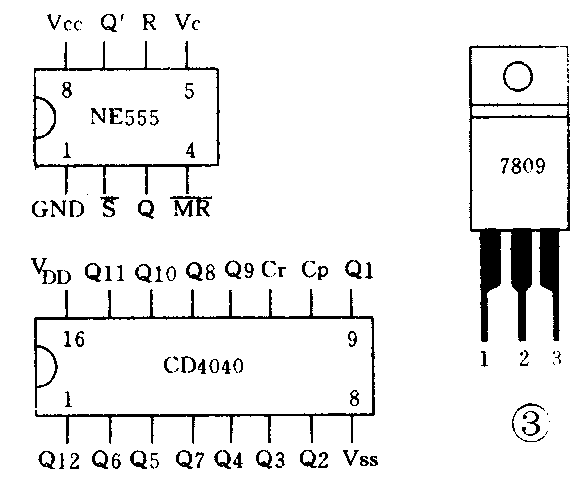

图1是定时器电路原理图，图2是其外观图。定时器电路由以IC1为核心的多谐振荡器、IC2组成的计数器、计时显示电路、执行电路和电源电路五部分组成。为了使计时定时范围宽，由时基电路555构成的多谐振荡器设计成振荡周期可变型。当RP阻值调到最小时，其周期最短，约为1s；调到最大时，其周期最长，约为15s。本定时器定时计数可达2\(^{11}\)，故最长定时为15×211s约8.5h。由IC1的3脚输出的脉冲信号，一路经R3限流后送给VD3，每个脉冲的到来都使VD3点亮一次；另一路送给IC2的10脚作为计数脉冲。IC2是二进制计数器，脉冲不断送入输入端后，计数器的12个输出端以二进制的规律，分别出现高电平。其管脚排列见图3，其中Q12为高位，Q1为低位。IC2的12个输出端分别通过限流电阻与三极管基极相连，发光二极管VD4～VD15用来显示定时进程。C3、R4组成的微分电路在每次接通电源时给IC2清零，使计时工作程序从零开始。SA2是一只双刀十二掷开关，用来确定定时位置，并由发光二极管VD17～VD28中之一来显示。SA1是手动自动转换开关，当拨向手动位置时，电源插座XS接220V市电，可直接使电器得到电源而工作。若想切断电器电源，只需将SA1投向自动位置即可。
为了计时定时准确和以后使用方便，需要在RP调节钮处作一些测量后的刻度。先将RP调节到阻值最小，此位置刻“1”，表示脉冲周期为1s；把RP调大一些，用秒表测量VD3点亮两次的时间间隔，当是3s时，刻度刻“3”，直到RP阻值最大时，最后一刻度刻“15”，表示脉冲周期为15s。定时控制前，先将准备定时的时间折合成秒，再根据RP的取值和SA2的位置来进行计算。SA2所在位置表示脉冲个数，RP位置表示脉冲周期。将脉冲周期乘以脉冲个数，使表示RP与SA2所在位置能定时的时间。例如：欲定时1min20s，折合成80s（5s×16），则将RP调到5s处，SA2调到5位置（脉冲个数为2\(^{5}\)-1＝16）。将SA1拨到自动位置，只要按一下SB按钮开关，定时器便投入运行。当按下SB后，XS接通市电，变压器次级得到12V电压并经UR整流、C5滤波、IC3稳压、C4再滤波后输出直流9V，VT13导通，K1吸合，K1-1常开触点闭合。SB放开，市电仍加在XS上，定时器各部分电路开始工作。预置时间显示器的5应发光二极管VD21点亮。定时器运行中，计数器不断计数，计时显示器的发光二极管在不断点亮熄灭中，从右逐渐向左移动。当计时显示器与预置时间显示器相同位的发光二极管同时点亮时，继电器K2导通，常闭触点K2-1断开，故K1断开，其常开触点K1-1也断开。定时结束。
元器件选择
R1和R2用金属膜1／8W精密电阻，其余电阻都用1／8W碳膜电阻。电容C1质量的好坏，决定了定时精度，有条件用或电容最好，选用漏电小的进口电解电容也可以。RP选用线性精密电位器。VD1、VD2、VD16、VD29用1N4001，VD3～VD15用Φ5发光二极管，VD17～VD28用Φ1发光二极管。VT1～VT12用9013或9014 NPN型三极管，VT13用8050 NPN型三极管。K2用4098或4100小型继电器，线圈电压选9V，K1用22F两组以上触点，因K1触点工作时为市电220V，所以绝缘要选高于220V的。如果输出端要接其它电路，则应考虑触点容量及组数。IC3要加配2W散热器。SB用绝缘高于220V常开触点按钮开关。电源滤波电容C4和C5，除注意选漏电小、耐压高的外，容量不宜选得过大，防止定时时间到时电源切断又接通现象的发生。其余元器件要求如图1所示。(李楷)
