本仪器测量范围为-50～200℃，测量误差为±1℃，可用于冰库、冰箱等制冷设备的温度自动显示控制，也可用于茶水炉等制热设备的温度自动显示控制。
工作原理
本仪器由数显电压表头、电阻电压转换电路、电源电路三部分组成。

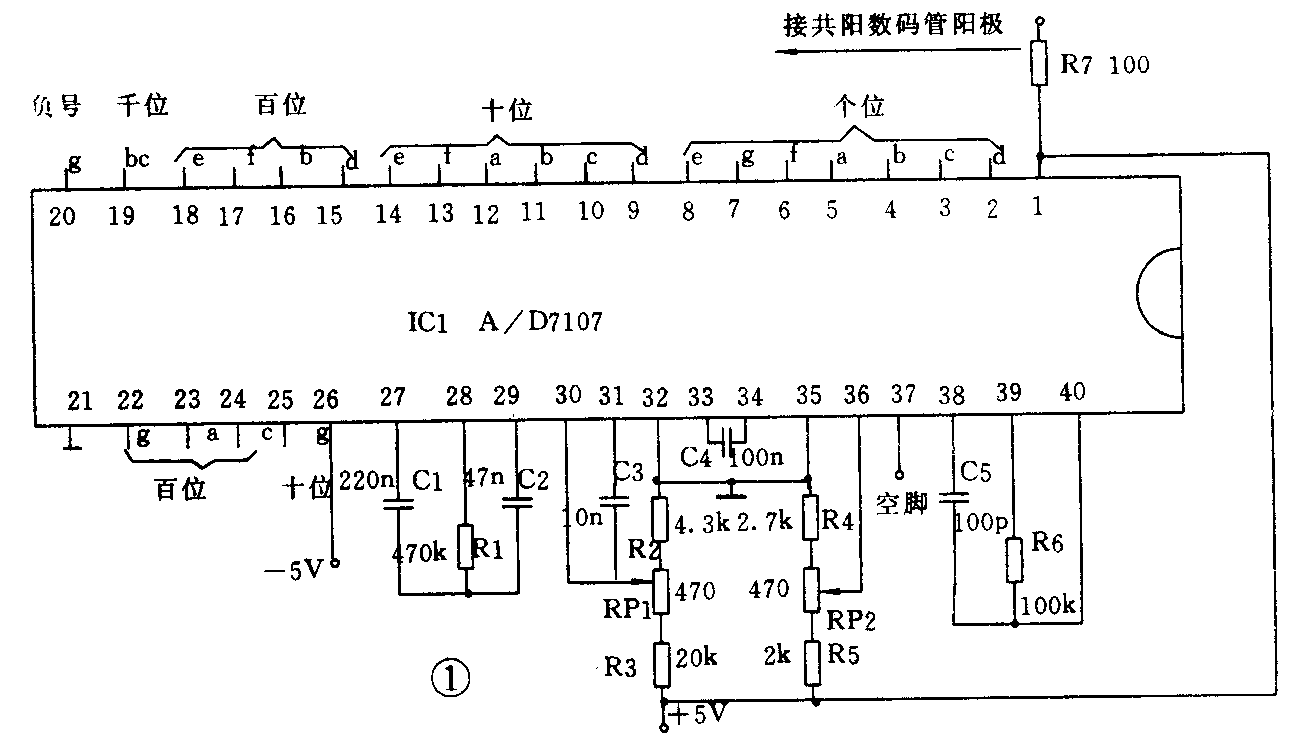

数显电压表头见图1，它由大规模数字集成电路模数转换块A／D 7107配合四枚数码管组成3\(\frac{1}{2}\)数显电压表头，其数显精度和速度都是比较高的。当千位数码管显示“1”而其余三位数码管全无显示，表示该电压表头输入信号已超过量程上限；反之，当显示“-1”时，表示输入信号已超过量程下限。
电源+5V通过R7向共阳数码管供电，改变R7可改变LED的显示亮度。4位数码管（LED）并排装在一块印制板上，其余元器件装在另一块板上OLED和IC1之间的对应连接用细线或线排一一焊上，最好再用704胶固定。
C1为外接积分电容，R1为外接积分缓冲电阻，C2为自动调零电容，C4为基准电容，C5、R6为内时钟外接电容电阻。
31脚为外信号输入端，30脚为输入基准信号零点，36脚为输入基准信号量程。当基准输入信号调到0～2V（一般情况下都是将其调为0～2V），外信号输入也为0～2V时，LED对应显示0～1999，相当于1mV对应显示一个数字。

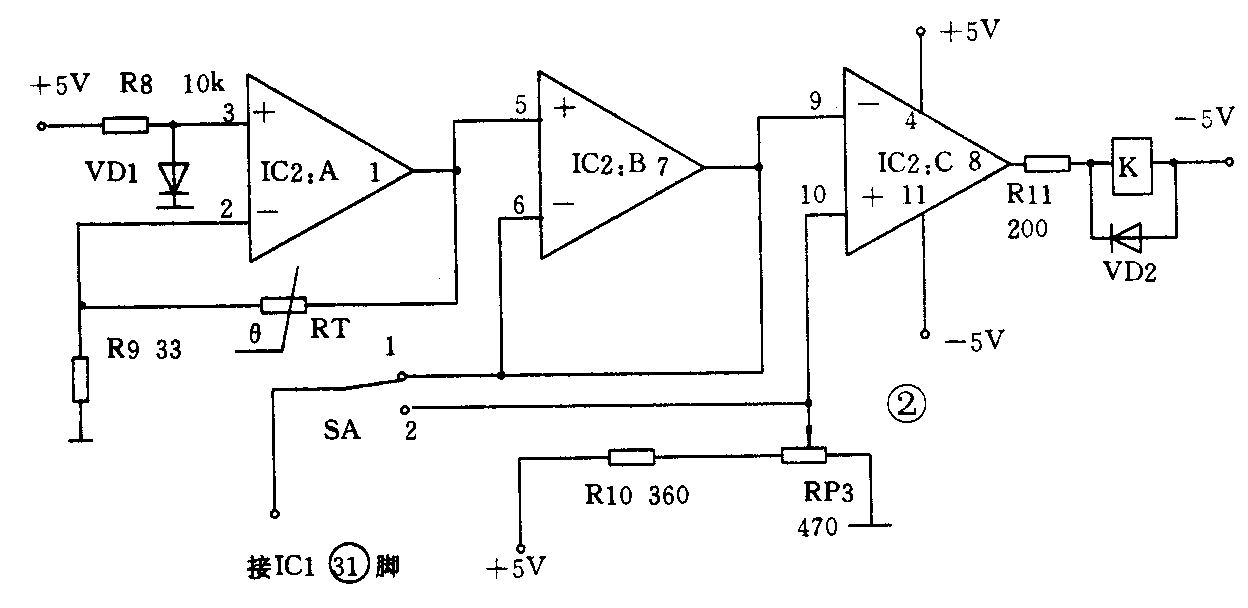

电阻电压转换电路见图2。
RT将温度的变化转换成电压信号的变化。RT选用工业用标准热敏电阻Ptl00，其温度与阻值之间的关系见附表。从附表中可知，温度和阻值之间有一定的非线性误差。由于转换电路设计得较讲究，所以前面提到的±1℃误差主要是由非线性误差引起的，电路误差几乎为零。
附表：
温度（℃） -50 -25 0 25 50 75 100 125 150 175 200
阻值（Ω）80.31 90.19 100 109.73 119.40 128.98 138.50 147.94 157.31 166.61 175.84
转换电路由四运放LM324中的2个运放（IC2：A，1C2：B）及VD1、R8、R9、RT组成。＋5V电源通过限流电阻R8及VD1的稳压给IC2：A提供0.275V的基准电压源（VD1为普通二极管，可选用2AP，2AP正向压降为0.3V左右，笔者所用的2AP正向压降为0.275V）。热敏电阻Pt100充当运放的负反馈电阻，其阻值的变化通过IC2：A转换成约1～1.9V的电压信号。为了提高带负载能力又加了一级缓冲放大IC2：B，用以消除切换开关放在不同挡位引起的测量误差。
比较电路由IC2：C构成，切换开关SA置1挡，仪表显示测量值，置2挡显示设定值。当测量值低于设定值时，运放8脚输出4V左右的高电平，再通过R11使继电器K吸合，反之则释放。VD2为放电二极管，用来消除K释放时产生的感生电动势。当需要控制的负载电流较大时，可加接交流接触器。
电源电路如图3所示，考虑到+5V电源还要供给共阳数码管显示，所以C6的容量要比C7大，保证正负电源电压平衡。
元器件选择与调试
图1中的电容要选择高精度、漏电流小的电容，如CBB（聚丙烯）电容。图2中的电阻R11最好选用精密电阻以提高转换精度。继电器K选用6V左右微功耗的继电器，如 JRX-13F，其功耗约60mW，它完全可以用运放直接驱动。其余元器件的选择无特殊要求。
仪器由于采用两线制，线路电阻的补偿未加考虑。如果温度测量点和仪表之间的距离较远，必须将线路电阻和热敏电阻叠加起来作为热敏电阻的阻值进行校验。找一多圈电位器，将阻值调到80.31Ω（最好用4\(\frac{1}{2}\)数字万用表测量，如果有标准电阻箱更好），再将它接到运放1、2两端，调RP1使表显示-50为止，然后调电位器使其阻值为175.84Ω，调RP2使表显示200为止。这样反复调整几次使误差最小即可。（吉同根）
