随着广播电视事业的发展，有线电视系统在不少城镇和乡村建立起来，随着时间的推移，系统不断出现一些故障。本文就故障的现象和排除方法谈些看法，供有线电视维修人员参考。
1．网状、条纹和杂乱花纹干扰
这些干扰来自系统外部，如电台的谐波干扰和接收点附近其他高频辐射干扰等。也可能出自系统本身的相互调制。对外来干扰，加滤波器后有一定抑制作用，自身的相互调制多属放大器各频道间电平调整不平衡或放大器本身有毛病。
首先要判明干扰源是来自系统外部还是内部。方法是：去掉电视信号，送入电视信号发生器产生的标准信号，干扰消失则说明来自外部，干扰依然存在则表明产生于内部。若无电视信号发生器，可进行仔细观察，如干扰在一段时间存在，在另一些时间消失，则表明来自外部，否则属于内部。
如干扰源属系统本身，则可能是主放大器或天线放大器发生自激。若是自激，用电平表测量时，电平表指示很大或打到头。若无电平表，可用监示器来判断，从监测孔拾取信号给监示器，若全频道放大器出现自激，则各个频道都有干扰；若天线放大器出现自激，只是该频道有干扰，将其甩掉后干扰即消失。
外来干扰主要是通过天线进来的。检查天线方位是否发生变化，将天线的主向尽可能避开干扰源，必要时可在天线输出端加装滤波器或陷波器。
对于自身干扰判明来自那一部分时，首先检查其屏蔽地线和去耦电路接地是否良好。其次用三用表检查放大器中晶体管管脚间的正反向电阻是否正常，或测量各电阻值是否和标准值相符。也可在去耦电容上并接容量相同的电容，在各晶体管的发射极旁路电容上逐个并接一个1000Pf左右的电容来试验，以判断这些电容是否失效。
同频干扰的表现是电视机屏幕上出现横条，好象隔着帘子看画面似的，俗称“帘状”干扰或“雨刷”干扰。这一现象出现在两个或多个相同频道的电视台公共覆盖区域内，当其电场强度相当时，表现得尤为明显。同频干扰是电视频道分配不合理造成的。除改变电视频道分配不合理外，在接收天线方面采用锐方向性天线，选择最佳的接收方位，尽量把天线的无增益点对准干扰台的方向，也可采用差值天线来更有效地消除同频干扰。
相邻频道干扰和同频干扰一样多出现在服务区域的边远地带。当两个相邻频道电视信号的场强相差不大时，它们会同时进入电视机形成干扰，在屏幕上同时模糊不清地出现两个电视台的节目。当一个台的节目播完后，另一个台的节目未完，此时会看到屏幕上很淡的图像。
遇到这种情况，除改用方向性强的天线并选择最佳方位和高度，以获得最小的干扰外，还可考虑加装单频道放大器和滤波器，将要接收频道以外的信号滤除，提高要接收频道的信号强度和质量。
交扰调制简称交调。交调是由于放大器的非线性，使接收频道的图像载波受到其他频道调制波的调幅而产生的。通常是高电平频道的同步信号对低电平频道的高频载波包络的调制，结果产生干扰频道的水平同步信号在画面上出现白色竖条，如图1所示。由于频道行频的差异，从而使竖条缓慢地左右移动。一般交调量不大于46dB时影响不明显，我国规定交调量|CM|≥46＋101g（N－1）dB（式中N为频道数）。
互相调制简称互调。它是由于放大器的非线性使输出信号相互混频，产生的和频或差频落到欲接收频道的频率范围内和有用信号一起进入电视机而产生的。在电视机屏幕上表现为网纹或斜纹干扰，如图2所示。一般互调量的允许值为|IM|≥54dB。
互调量和干扰信号的强度有关，干扰信号振幅越大，互调量越大。和交调一样，减小干扰信号的幅度是克服互调的有效措施。另外，正确选择工作点电流、采取交流负反馈以及提高输入端的选择性等，都能减小交调和互调干扰。因此，维修放大器时，若换了管子，则应调整其工作点和反馈量，使其达到指标要求。
2．重影
（1）产生重影的原因分析
接收天线接收到的电视信号有两种：一种是从发射天线来的直射波，另一种是经反射物而来的反射波。经过反射后的电视信号和直射波的电视信号相比，其强度被减弱，相位被延迟。因此，在正常图像的右侧出现暗淡的与原图像相似的重影，如图3所示。

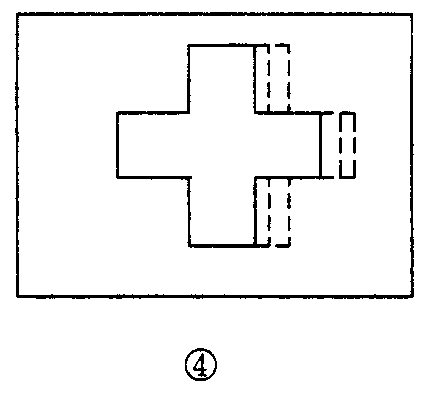

有线电视所接收到的电视信号，是经过各个环节传输给电视机的。如果传输环节之间的阻抗不匹配，就会有一部分信号被反射形成重影。信号在传输线上经过多次反复，其强度一次比一次弱，相位一次比一次滞后，这样在屏幕上就会出现多次重影，如图4。匹配情况越差，重影越严重。
有线电视系统的用户离电视发射台较近时，直射波可能不经过有线电视系统而直接进入电视机的输入端，其强度虽然比从系统来的信号弱，但相位上却超前于它。于是在图像左侧出现重影。
电视机中频或视频特性不好，都可能引起重影，但它只是个别电视机的问题。
（2）重影的检查及排除方法
当用户端电视机上出现重影时，应先了解一下是部分用户还是所有用户，是部分频道还是所有频道，是在图像左侧还是右侧，是一次还是多次。进而检查重影来自外部或内部，还是电视机本身。
如果重影普遍存在各个用户，而且只是某些频道，则说明是系统外的反射波引起的。如果重影在部分或全部用户中出现，而且各频道都有，则属系统内部引起的。是否由内部引起的，还可通过送录像节目来判断，去掉接收天线，在有重影的频道上送录像节目，如果没有重影，则表明重影是来自外部，否则是内部产生的。以下介绍一些消除重影的方法。
①调整接收天线来消除系统外反射波产生的重影在天线杆允许范围内，尽量上下左右调整有重影频道的天线位置，力求避开或减弱反射波的影响。转动天线的方向，使其无增益点对准反射波的来向。这样可能使天线的最大增益点偏离直射波的来向，但不宜偏离过多。这样，对直射波的接收虽然减小了一些，但减少的不多，而对反射波的接收却大大减弱了，从而达到消除重影的目的。
如果采用以上两种方法还不能取得消除重影的明显效果，那么只好改用高增益抗重影天线。天线增益越高，方向性越尖锐，抗干扰能力越强。
对直射波产生重影的消除办法有两种：一是检查用户盒到接收机插头的连线是否屏蔽良好，否则，应改用屏蔽良好的同轴电缆；二是提高用户电平，使其不小于75dB。
②系统内部产生重影的检查与排除方法
系统内部产生的重影主要是各环节相连处阻抗失配所造成的。失配环节的部位不同，重影所涉及范围也不同，现分述如下。
天线处于有线电视的最前端，它如果出了问题，将影响整个系统的收视效果。天线失配系指天线的输入阻抗和馈线的特性阻抗不一致。在有线电视系统中，所有的天线都使用的是折合振子天线，其有源振子的输入阻抗为300Ω，馈线通常使用的是75Ω同轴电缆，二者需要通过300Ω／75Ω的阻抗变换才能相接。如果它们接触不良或连接有误，都会产生雪花和重影干扰。是否天线失配，可从全频道放大器输出端监测孔拾取信号来判断。如果监示器对某频道信号显示较弱且有重影，而对其他频道显示正常，则说明该频道天线、馈线、阻抗匹配器之间相互接触不良或断开。
当分配器与干线接触不良或断开时，也会使故障点以前用户出现重影，因为信号在故障点出现反射。故障点以后的用户因干线接触不良，信号衰减很大，故图像很淡，噪声很大或无信号。
如果一条或数条干线末端负载电阻（75Ω）接触不好，则在它们所连接的用户上出现重影干扰。将75Ω匹配负载电阻接好，重影即能消失。
3．画面淡、雪花干扰严重的故障分析与排除方法
画面淡、雪花干扰严重是信号弱（用户电平低）的缘故。若用电平表测量，一般在50dB以下。常见的故障一般分下面三种情况。
（1）整个系统各频道用户电平普遍偏低，画面不清，雪花严重
这种情况，一般应考虑是前端设备公共部分器件的故障所致。这些器件中任何一个出了毛病，或电缆插头、插座接触不好，都会出现用户电平偏低的现象。究竟是哪部分的故障可以这样来检查：用三用表检查各放大器的电源是否正常，若无电源电压，进一步检查电源小盒的输入、输出保险及电源插头、插座是否接触良好。
检查各部分电缆及其插头、插座是否氧化变黑，可用酒精或汽油沾棉纱擦拭。确实无误，系统信号应恢复正常。若不正常，可用电平表检查各部位电平值来判断。
放大器的电路复杂、结构严密，排除故障时应全面考虑、认真分析、仔细检查。混合器、分配器的故障一般为断线、脱焊等现象，重焊后即好。
整个系统所有用户都是同一频道的信号电平偏低的故障发生在混合器以前的单频道专用器件部分，即天线、天线放大器、滤波器及衰减器。例如某频道专用器件部分可能出现下列故障：天线的下引线或匹配器断线，天线放大器无电源或有故障。滤波器脱焊，衰减器、混合器接触不良等，都会使该频道的信号变弱，影响收视效果。究竟是哪一部分故障，可按下面方法检查。
从天线放大器输入端拔下该频道天线电缆插头，用三用表测量同轴电缆芯线与屏蔽线之间的电阻，正常值只有几Ω。若阻抗过大，应检查电缆芯线、匹配线是否断线、虚焊或氧化生锈等。
在天线放大器和混合器之间，用电平表检查天线放大器、滤波器、衰减器各处的电平值，并与正常值比较，从而判断故障部位。也可用电视机进行观察。部分用户电平低多属分支器与传输线接触不良或断开所致。（张天民 张晓波）
