彩电软故障的排除
例1：一台西安产21英寸海燕牌直角平面彩电，出现场缩且抖动。
打开后盖，开机检查，故障消失。判断为虚焊。抖动线路板及拨动场部分元件，仍看不到原来的现象，只好装好后盖，一切正常。几天后，原来的故障又出现了，这次打开后盖后，仍与原先一样，一切正常，只好仔细查看线路板上场扫描部分元件的焊脚，结果发现场输出对管中有一只脚焊点四周有细微裂痕，即用烙铁将对管的六只脚加焊一遍，装机，观看了几个月无故障出现。
例2：一台苏州产18英寸孔雀47-39型彩电，无图像时光栅正常，有图像时，整个图像向左移约1／3，且其余部分无光栅。
打开后盖，开机检查，故障消失。怀疑虚焊，逐个拨动行部分元件，及抖动底板仍无故障出现，与上例现象一样，只是发生故障的部位不同。随即查看线路板上行扫描部分元件的焊点，当查到集成电路μPC1423CA行振荡部分的几个脚时，发现与上例相同的情况，焊好后，一切正常。
以上两例，是由于自动化焊接，焊点焊锡较薄，发热元件使用日久后，焊点有轻微的脱焊现象，其它彩电也有此类故障，只要我们细心观察，就不难发现故障点了。(江苏丹阳中学电教室 石小明)
富丽3000放像机自动断电检修一例
一台富丽3000Ⅲ型放像机，通电后放像正常，机器稍热就自动断电。电源、音量指示灯闪动，磁鼓发出“咯噔”声。
分析与检修：根据上述故障现象，似乎是系统控制电路有问题，或是某些元件虚焊造成的。该机系统控制电路由IC01（QC91000MB013）集成电路组成，用户讲该机IC01集成电路已更换过，可以排除，拆下电路板仔细观察没有明显的虚焊现象。
打开放像机电源开关，用万用表直流电压档测IC01的5V电压，正常，为了进一步摸清故障原因，让放像机继续放像观察，并用万用表直流电压监测IC01电压，当故障出现时IC015V电压在0－5V之间摆动，由此分析，故障可能出在电源部分。测IC601（AN7805）③脚电压，电压在0～5V之间摆动。怀疑是AN7805三端稳压脱焊，重新焊后，开机故障依旧。更换新AN7805后，故障消除。(新疆额敏县自来水公司电修部 肖长江)
长虹彩电不能开机故障一例
一台长虹C2143遥控彩电，无光无声。检查开关电源300V电压正常，＋B为0V，机器处于待机状态。检查微处理器+5V电压仅为0.7V，测TMP47C433AN对地电阻为300Ω，证实是+5V电路有故障。＋5V电路负载接有TMP47C433AN、TC9020P⑨、 脚、TC89101P⑥、⑧脚及红外接收器。分别断开负载。断开TC8910lP⑧脚，＋5V对地阻值变为3kΩ。焊下⑧脚与地间的电容C1003，测其漏电阻值为300Ω，证实是TC89101P⑧脚无+5V电压造成不能开机。换上一只好的0.01μF 电容，＋5V电压正常，机器开机正常，故障排除。(黑龙江绥化市西长发镇家电修理部 王兵)
电阻开路引起一条水平亮线
一台佳丽彩EC2123型彩电， 出现水平亮线故障。测IC301（TA8403）各脚电压基本正常。测IC201（TA7698）电压均较正常值偏高。将万用表置1k档，红笔接地，黑笔碰触IC201，屏幕上有光栅闪动；触时，光栅瞬间拉开满幅。查原理图上空位，而实际观察到电路板上与VR303间跨有一只小功率反馈电阻R902A。怀疑该电阻开路，引起直流反馈环节失常。焊下测之，阻值无穷大。辨其色环，标值22kΩ。换一只1／4W同值电阻，开机场幅（拉开）正常。(鄂孝感市金贸商场家电维修部 肖云胜)
JVC行输出变压器巧代索尼2181行输出变压器

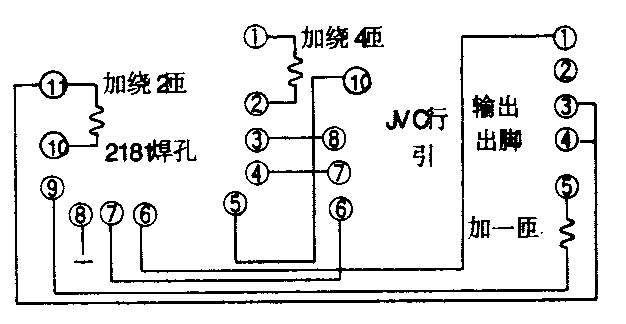

一台索尼2181彩电行输出变压器已坏，查遍目前所有资料也没有这种行输出的数据，且尚无国产备件代替。我想2181和JVC主板都是115V电源电压，是否能用JVC行输出代替2181行输出呢？于是按下面方法代换，一举成功。电路接线如下图所示。
方法是：①加绕开关电源同步绕组，用细导线（游戏手柄线）在JVC行输出上穿绕2匝，一端接地，一端接原行输出⑩脚；②加绕灯丝绕组，在JVC行输出上穿绕4匝，接在原行输出①、②脚上；③原24V绕组用JVC的灯丝绕组代替，但输出电压太低，应再加绕一匝，与JVC的⑤脚串联后接原行输出的⑨脚上。
JVC的行输出应在外面加一只与JVC配套的聚焦电位器，把2181机的聚焦引线焊在外加的聚焦电位器上，加速极端空着不用。这种聚焦电位器电子元件商店一般都有卖，虽然视放200V略低些（实际代换后为190V），但实际效果差不多。(江苏江阴市南街72号新光修理部 蒋伟新)
