本刊今年第8期上刊登了“用图示仪测量集成稳压器”一文，文中以7805型三端集成稳压器为例，介绍了用JT-1型图示仪测量其特性参数的基本方法，本文将进一步介绍利用该图示仪测试其它几类集成稳压器的一些具体问题。
一、大于5V的集成稳压器的测量
由于JT-1型等图示仪的“基极电压”最高量程为“0.5V／度”，使其屏幕的Y轴方向最高只能显示到5V，因而测量Ui-Uo特性和负载特性时，对于输出电压大于5V的集成稳压器，不能将其输出端直接与图示仪测三极管的“B”测试端相接，这时可采用两只电阻器分压后，再接至“B”端，如图1所示。
根据稳压器应用电路中实际负载电阻R\(_{L}\)的大小可确定两只电阻器的阻值之和，使R1＋R2=RL。并根据其输出电压的大小，来确定分压比。例如，当“Y轴. 基极电压”调至“0.5V／度”档位时，若R1=R2，则Y轴量限为10V；若R1：R2=2：1，则Y轴量限为15V。
二、负压输出集成稳压器的测量
对于79系列等负压输出稳压器的测量方法，与78系列正压输出稳压器的测量方法基本相同。需要变换的主要是以下两点：①将“极性（集电极扫描）”调至“-（负）”档位；②把光点的起始零点调到屏幕的右上角。其它旋钮可以完全按照测正电压时的各档位调定。
测量负压输出稳压器时，屏幕上所应显示的图像，基本上全都相当于将测正电压时的各图像倒置后的形状。测试其极限参数或保护功能时，所看到的情况，也全都相当于测正电压时状态的倒置。
三、可调集成稳压器的测量

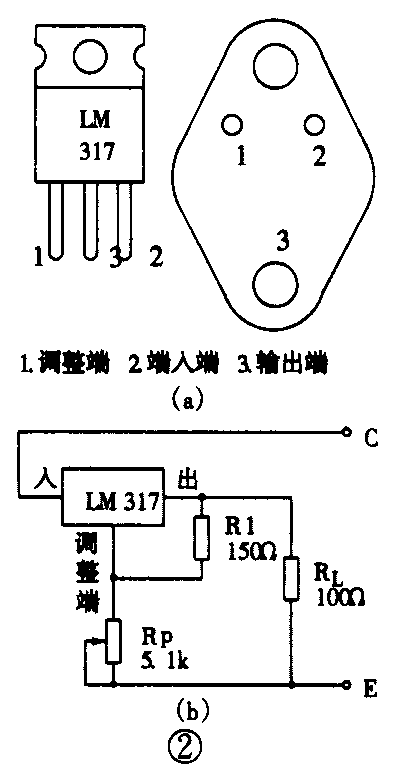

可调集成稳压器基本参数的测量，全都可以参照前面介绍的方法进行。这里以LM317为例，介绍测试其调压性能的方法。LM317的外形见图2（a）。把图示仪的有关旋钮调至下列档位：
峰值电压范围：0～200V
X轴.集电极电压：5V／度
极性（集电极扫描）：＋（正）
Y轴．集电极电流：50mA/度
功耗限制电阻：50Ω
阶梯作用：关（中间）
将LM317按图2（b）接线后，与图示仪的“C”、“E”测试端相接。由于在测试过程中，除了在“最小输出电压”附近外，都满足R\(_{P}\)＋R1》RL，所以等效负载电阻R＇\(_{L}\)≈RL=100Ω；使得Y轴标尺可近似看作是：50mA／度×100Ω=5V／度；屏幕显示的曲线可以近似认为是所测稳压器的Ui-Uo。特性曲线。

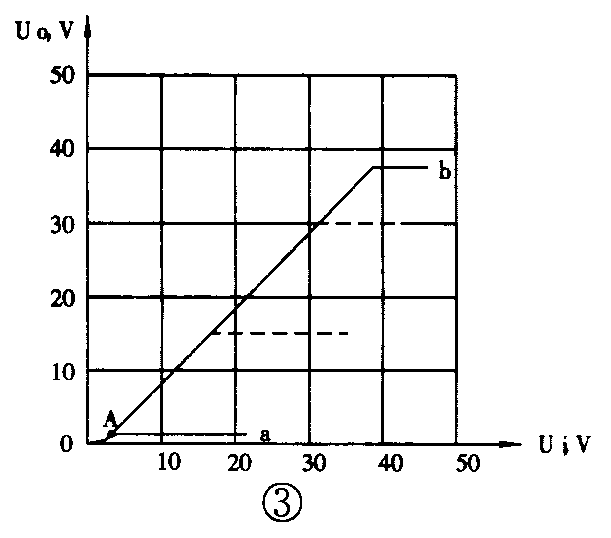

测试时，先将R\(_{P}\)调至阻值最小处，然后慢慢调大“峰值电压”，使Ui约为20V，屏幕显示应如图3中的a线。其拐点A处的横坐标是该LM317所需的最小输入电压值；纵坐标对应的电流值与此时等效电阻（R＇L=\(\frac{R1-R2}{R1+R2}\)）的乘积，是稳压器的基准电压值，也是其所能调出的最小输出电压值（标准值为1.25V）。
逐渐调大R\(_{P}\),围绕的水平段将会上升，表明该LM317的调压功能是正常的。继续调大RP，并配合调节“峰值电压”（注意在调试过程中不要让Ui-Uo的差值超过20V），当R\(_{P}\)增大到某一量值时，曲线会停止上升，如图3中的b线。此水平线段的纵坐标为最大输出电压值（图例为37V）。
进行电路设计时，可以根据应用电路的具体情况，选定R1和R\(_{L}\)的阻值。并按照所需的最大和最小输出电压值，用图示仪调出相应的曲线；再用欧姆表测出当时RP的实际阻值，作为选定调压电位器的依据。并可根据曲线拐点横坐标之值，求出电路所需输入电压的大小。按以上方法得到的结果，会比只凭理论公式算出的结果更符合实际应用电路的要求。（程远）
