问与答

问：一台NV-G10MC录像机，出现重放无图像、无伴音故障，不知从何处下手进行检修？（贵州 邓稼林）

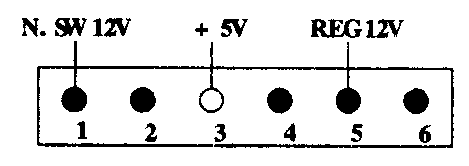

答：如果检查录像机的各种功能和运转状态均正常，再试用音频、视频方式与电视机连接，重放时图像、伴音也都正常，这说明故障在RF变换器组件。首先检测RF变换器小盒端子供电电压，正常值见下图。若实测各端子电压均正常，应进一步检查RF变换器内部电路。视频到射频的转换是由IC1（LA7051）来完成的。拆下并打开RF变换器小盒，如果测得IC1⑧脚无+12.3V电压，则可能为R5（120Ω）接RF变换器⑤脚的那一端脱焊。（聂元铭）

问：一台日立CMT-2598型彩电，光栅呈枕形失真，两边光栅向中心凹进去，虽不十分严重，但观看图像时总觉得不舒服。经调节枕形校正电路中的R656及R657均无一点改善，现怀疑枕校集成电路IC651损坏，但没有技术资料，难以判断，望贵刊帮助解难。（浙江 郑钜忠）

答：IC651为枕校集成电路，型号为AN5551。该IC组成有源水平枕形失真校正电路，外接电位器R656用来调节枕校度，电位器R657则用于调节行幅。若调节R656及R657无作用，测量IC651各脚电压又有较明显偏差（正常值见下表），且相应引脚外围电路无故障，便可判断IC651已坏，换新件后就可排除故障。（王德沅）

问：一台熊猫DB47C4彩电，接收强信号时，图像呈现白亮状态，无任何层次感，若此时连续插动几次天线插头，图像有时能恢复正常，但稍动天线或变换频道，图像又变成上述现象，更换中放集成电路TA7680也无效，问应如何进行检修？（湖北 周红军）

答：这种故障来源于两个方面：①高频头内高放管AGC特性变差，失去对信号增益的自动控制作用。②中频检波谐振回路失谐，使中频信号偏离谐振点造成信号衰减或阻塞。检修时本着先易后难的原则先检查第二个原因。该机的中频检波谐振回路由TA7680的、外接线圈及其他阻容元件组成，常见的故障是该线圈内磁芯发生位移及瓷管电容变质，检修时可更换此电容并调整磁芯使声像俱佳，还可以在TA7680的与之间并接一个270Ω电阻，以扩展频带。当上述处理后仍不能彻底消除故障，则可代换高频头试之，不过高频头故障的发生机率并不高。（陈克军）

问：一台北京电视机厂组装的德律风根6016型22英寸彩色电视机，行输出管BU208D和行输出变压器损坏后，换上一只新行输出变压器和一只行管C1942后，图像及伴音均正常．只是开机近10分钟后行管极烫手，怀疑逆程电容有问题，经检测电容又良好，不知何故，请问如何解决？（福建 华玉磷）

答：根据实践经验，德津风根6016型大屏幕彩电不宜用C1942作行管，建议你选用一只质量好的BU208D三极管换上即可解决问题。如果换上BU208D后温度仍然高，那就是所更换的行输出变压器质量欠佳。（邱慧远）

问：松下TG-D25C型彩电行输出管2SD1175损坏，能否提供该器件参数和代换器件之型号？（河北 刘平）

答：2SD1175系大屏幕彩电中常采用的行输出管。主要的电气参数：BV\(_{cbo}\)=1500V、Ion=5A、P\(_{on}\)=100W。可用易购到的2SD953代换，或用塑封2SD1403外加一只阻尼管重新打孔安装即可。（刘福胜）

问：一台西湖18英寸彩电的彩管470NWB22不慎碰坏，怎样用其它型号的彩管代换？（广西 曾俊）

答：470NWB22是日本东芝管，管径为22.5mm，通常称为细颈管。18英寸细颈管还有470RWB22（日立）、A46JDL01X(日立）、A43JDK00X（松下）、A43JCD07X（松下）、 A43JQQ91X01（松下）、A43JLL70X03（韩国）、470SX106Y22（国产）、470SX107Y22（国产）等。这些彩管的主要参数基本相同，管脚排列也完全一样。

因此，470NWB22可用上述任一型号的彩管代换，但上述彩管所配的偏转线圈的参数则大不一样，故需改动部分电路才能使彩电正常工作。最简单的方法还是把原470NWB22上的偏转线圈和磁环装到新彩管上，再微调其会聚和聚焦，必要时还得微调白平衡，彩电即可恢复正常工作。（汤志成）

问：一台松下NV-J25MC的电子开关块MN14519损坏，无法买到同型号IC，能否用国产IC代换？（广东 成文）

答：国产电子开关集成块CD4019、CC4019、C540、TC4019BP与MN14519功能相同，引脚排列完全一样，故可以直接代换MN14519。（汤志成）

问：D7641的作用？各引脚工作电压？可代换的集成块型号？（河南 王朝阳）

答：D7641是单片调幅收音机集成电路，提供了从调幅变频到功率放大的全部功能。供电电压直流3V，功耗小，效率高，可用TA7641BP直接代换。各引脚参考电压（V）如下：①2.8、②2.3、③2.3、④2.8、⑤2.8、⑥1.6、⑦1.2、⑧3、⑨3、⑩1.6、0、1.5、1.3、3、2.3、2.8。(霄明）

问：一台台湾组装的飞利浦收录机，输出集成块LA4250损坏，可用什么型号的集成块直接代换，并指出主要参数。（天津 丁汉成）

答：LA4250单列12脚，推荐工作电压 V\(_{CC}\)＝25V，当RL＝8Ω时，输出功率P\(_{0}\)=8W。LA4250可用LA4230直接代换。代换以后，VCC由25V降至22V，输出功率P\(_{0}\)也由8W减到6W。（霄明）

问：贵刊1993年第10期《音响驱动集成电路μPCl342V》一文中介绍的偏压调整管2SC2682的基本参数是什么？可用什么型号的中功率管代用？（湖南 袁军 云南 唐春）

答：2SC2682是NPN硅管。I\(_{C}\)＝0.1A，VCEO＝180V，P\(_{C}\)=8W。当VCE＝5V，I\(_{C}\)＝0.01A时，hFE＝100～300。可代用的中功率管型号有：BF458，BF415，BF469，KSC2682，国内型号有3DK104F等。（霄明）

问：一块功放板，两块场效应管MTH15N20过热损坏，可用什么型号的管子代换，主要参数是什么？（广东 陈鹏）

答：MTH15N20是摩托罗拉公司生产的大功率MOS型场效应晶体管，可用三星公司生产的IRFP242直接代用。主要参数是：最大漏源电压BV\(_{DSM}\)＝200V，最大漏源电流IDSM＝16A，最大耗散功率P\(_{DM}\)＝125W。（霄明）

问：收录机在使用中，经常发现功放集成电路损坏。请问如何保护好集成电路？

答：因为功放集成电路是全机中耗散功率最大、温升最高、工作电压最高的一个器件。所以最容易出现过压、过热、过载等现象而使它损坏。避免它的损坏就要在使用收录机时注意以下几点：（1）要注意市电电网的电压，市电要尽可能接近收录机本身电压的要求，电压波动较大的地区最好用交流调压器和稳压器供电。（2）收录机在使用或保存时要远离过热、潮湿及有腐蚀性气体的地方，注意通风散热。（3）如要外接扬声器音箱要关掉收录机电源后再接入或拆除音箱，禁止在空载或输出端短路情况下使用收录机。（4）新买的收录机，要认真阅读说明书，按规定程序操作收录机。（5）要保持收录机的清洁，不要让灰尘或小金属物掉入机内，以免造成机内器件短路，损坏收录机。（6）开启收录机的音量要适当，做到兼顾音量、音色和功放集成电路的耗散功率。（7）收录机一旦发生故障要及时检修，不可带病工作。要请专业修理人员修理，不可让不懂人员随意乱修，造成不应有的损失。（倪耀成）

问：有数只标记不清的稳压二极管，如何测出它们各自的稳压值？（上官宗杰）

答：根据稳压管工作于反向击穿状态的特点，可用万用电表测出稳定电压值。方法：万用电表量程置于R×10k档，调好零；红表棒接稳压管正极，黑表棒接稳压管负极，此时表针摆动到一个位置，读出数值（不读电阻值而读直流电压10V档数值），将其读数代入公式（10V_读数）×1.5，即可算出其稳压值。因万用表R×10k档表内电池为15V，所以凡是稳压值在15V以下的都可以用此法测出。(倪耀成）

问：收录机的电源变压器初级220伏组经常烧坏，怎样防止？（尤来恩）

答：收录机多采用交、直流两用电源。为了简便，机内没有设置交流电源开关，而由电源线插头代替。将电源线插头接入220V电网中，也就把交流电送到机内电源变压器初级上。机器停止工作后，这时只断了机内的直流供电，没有断开电源变压器初级上220V交流电。如果长期把电源线的插头插在交流220V的电源插座上，即变压器初级上就长期有220V电压，变压器就易烧坏，要养成使用收录机就插上电源插头，使用完了就拔下电源插头的习惯，以防止电源变压器烧坏。（倪耀成）

问：一台爱华HS-J45型随身听收放机，不慎摔地，其它无损坏，只是磁带运行终了时不能自动转向，怎样修理？（李有志）

答：这是反转系统失灵所致。一般是随动板经摔变形使板面与滑轮边缘相接触，当转向动作时，由于随动板移动受阻，使自动反转系统不能完成动作，导致反转换向系统失灵。调整随动板与滑轮间间隙，一般有0.5mm以上，故障就可排除。（倪耀成）

问：修理一台“美多”牌收录机，发现动放集成块D7738P损坏，请帮助查找该集成块内部结构、引脚功能，能否用别的集成块代替？（江西 吴戡庆）

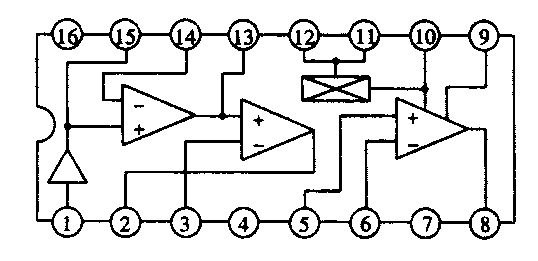

答：功放集成块D7738P可用TA7738P、TA7628、D7628直接代换。各引脚功能是：①自动电平控制，②录音放大器输出，③录音放大器负反馈，④接地，⑤功放输入，⑥功放负反馈，⑦功放地，⑧功放输出，⑨自举，⑩V\(_{CC}\)，纹波滤波，纹波滤波，放音前级输出，音前级负反馈，放音前级输入，前级地。内部电路如图所示。（霄明）
