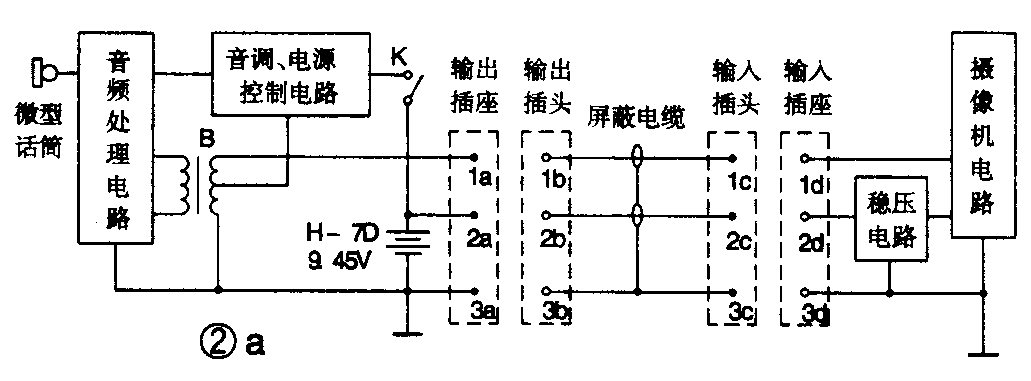

日本SONY公司生产的高保真C－74有源话筒（市售价6千多元），广泛被我国各电视台、电视剧制作中心、大专院校电教中心采用。与该话筒配套使用的H－7D9.45V电池，不能充电反复使用，只能用10天左右便彻底报废；且价格昂贵，每只市售价1百多元，全国每年花在H-7D电池上的费用达到惊人的程度。为了节省开支，使用者通常把体积较大的9V集成电池绑在话筒上，再将话筒外壳钻眼，用导线穿入代替H-7D电池。这样一来，不仅影响话筒外观，而且电压小于9.45V，声源信号增大时，输出信号易产生失真。为此，笔者拆开C-74话筒和摄像机的话筒插座查看，并绘出其电路方框图1。从图中不难看出，在不改变话筒电气性能和外观结构的前提下，完全可以将C—74话筒改为由摄像机供电，省去H－7D电池。笔者改进后经过2年多的使用，效果良好，现将改进方法介绍如下：

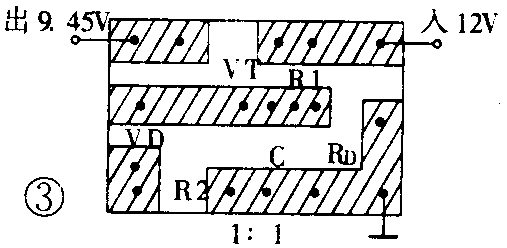

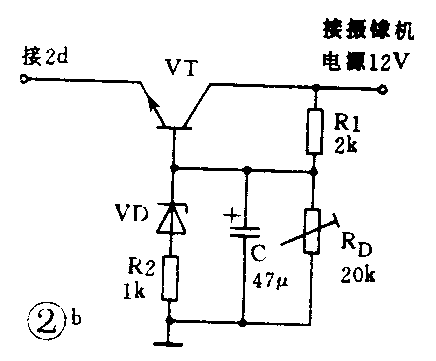

1.将新增设的稳压电路元件安装在图3所示的印制板上。2．将接在2a端的导线焊开并转接在3a端上，再另取一导线焊在2a端与H-7D电池正端之间。3．拆开摄像机的话筒插座，去掉2d端与3d端的连线，用一导线引出摄像机上的12V电源，接在稳压电路的输入端VT集电极上，输出端VT发射极接在2d端上。4．检查接线无误后，合上摄像机的电源总开关，测2d端电压是否为9.45V，如有偏离，调R\(_{0}\)使之达到。5.关断摄像机电源总开关，将调试好的稳压电路印制板用塑料薄膜包好后，插进摄像机话筒插座内侧的空间里（考虑到C－74话筒与其它未改线路的摄像机配用，稳压电路印制板不设计安放在H－7D电池的位置上）。6.主要元件要求：VT为NPN型中功率管，如3DG80、3DG150等，要求β值为50～80，VD的稳压值为10V，功率≥14W。(赵庆泰)
