画中画是大屏幕彩电的基本功能，为使用者带来了方便和乐趣，深受用户欢迎。早期的画中画模块集成度不高，功能也少。在旧彩电加装画中画模块时，还要另配遥控器，一台电视机两个遥控手机，使用起来很麻烦。新一代高频画中画模块GLP-03A，不但很好解决了上述问题，而且增加了自学习功能，使原电视的遥控器也可兼做画中画遥控并且性能更趋完善。
GLP-03A模块是采用广播科学研究院广利电视设备有限公司和日本NEC公司合作开发的GL9403D、GL9430C机的两片画中画系统。其中，GL9403D为画中画视频控制器；GL9430C为视频色解码和同步信号处理器，它可处理PAL制和NTSC制两种信号。该模块采用ST6260作为微处理器，该微处理器完成子画面通道的调谐选台、各种模拟量的控制及所有画中画功能的控制。VRAM芯片HM53461（64×4K）作场存储器，和高频头、中放部分一起构成新一代高频画中画系统。该模块不加高频头和中放，即构成视频画中画模块。配合录像机，影碟机等也可以收看画中画。该模块已由康力等几家电视机厂采用并批量投产。
GLP－03A模块的主要功能有：可处理PAL、NTSC两种信号；可接收57个标准频道和35个增补频道信号；可存储40个频道并能循环收看；子画面可以活动，也能静止，并能四角移动；子画面可进行多画面（1画面、4画面和9画面）选择，可同时循环监看4个或9个不同的电视频道；子画面尺寸可调，1／9、1／16、1／36任选；子画面亮度、色度、对比度均可调；可把子画面变成主画面显示，因此可把无遥控的彩电变成遥控彩电，只需加一个遥控接收窗；具有自学习功能，且适用各种彩电的遥控系统。
以下把GLP-03A的原理、接口及特殊功能作些介绍，以飨读者。
1．GLP-03A工作原理：

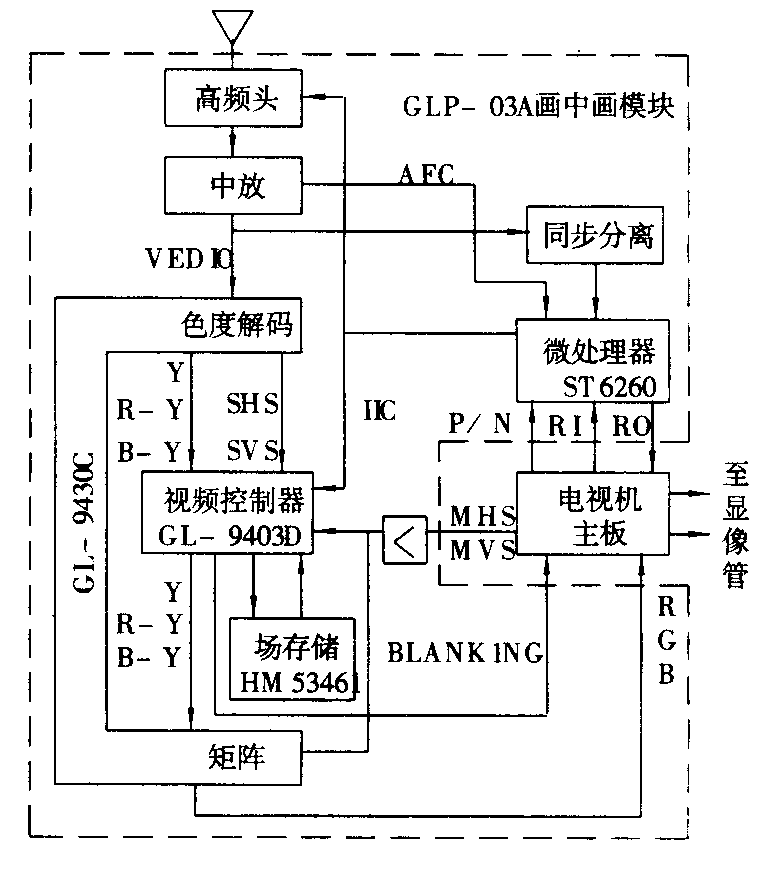

GLP-03A的原理框图如附图虚线框内所示。由图可见，在GLP- 03A模块中，由高频头、中放、同步分离电路、微处理器（CPU）和红外接收部分一起构成具有屏幕显示功能的电视接收系统。PIP画中画系统由GL9403D、GL9430C和场存储器（VRAM）构成。该部分的工作状态及功能由CPU通过ⅡC总线进行控制。中放输出的视频信号分为三路，一路给同步分离电路；一路作为GL9430C的视频输入，经过GL9430C的色度解码电路，输出Y、R-N、B-Y色差信号，送给GL9403D。另一路进入GL9430C的同步输入电路，分离出行、场同步信号（SHS、SVS）送给GL9403D。主画面视频信号输出的行、场信号（MHS、MVS）经过整形倒相后，分别送给GL9403D和GL9430C作同步之用。进入GL9403D的色差信号进行A／D转换，并串转换，数据压缩后送入VRAM。VRAM输出的信号经过D／A转换，输出与主画面同步的小画面色差信号和消隐（BLANKING）信号。该色差信号进入GL9430C的矩阵电路，以解出RGB信号，该信号和BLANKING信号一起送给电视机的屏显电路，完成整个画中画的处理。
2．GLP-03A与主机的接口电路
（1）高频接口：在电视机主板上增加一个二分配器，将电视机RF端输入的电视信号，一路送主机，另一路送给GLP－03A模块上的高频头。
（2）遥控接口：遥控接收部分与主机共用。采用串联方案时，主机的遥控信号输入送给GLP-03A的遥控输入端（RI），GLP-03A的遥控输出端（RO）再将遥控信号送回给主机。通过GLP-03A的CPU控制遥控状态，当主画面工作时输出遥控信号。当子画面工作时切断遥控输出。采用并联方案时（需增加画中画键，适于电视机厂）不用接RO，注意遥控信号为负脉冲，如果为正脉冲，则需改变反相器J3010的插针。
（3）显示接口：GLP-03A具有RGB输出和BLANK-ING输出，送给电视机主板。RGB输出的电平峰值为1V，BLANKING输出的电平峰值为3V。
（4）同步接口：从电视机主板上取出同步头向上的行、场信号，分别送入GLP-03A的两个输入端MHS、MVS。信号的幅度峰值应＞5V，如幅度高，则应调整电位器进行衰减。该同步信号控制子画面在主画面上显示的行、场起始点。
（5）子画面变为主画面，普通电视接收增补频道接口：从电视机中放来的全电视信号和小画面的电视信号经CD4053切换后输入到电视机的视放，使小画面的信号显示成大画面，使普通电视接收增补频道的节目。
（6）电源接口：从电视机主板上取出12V（120mA）供PIP高频头和中放使用；PIP的调谐电压取自电视机的33V；PIP的5V（200mA）电源用一根屏蔽导线在TV高压包上绕1－3圈取出，用万用表可量出空载交流为12V左右（注意绕组的方向，方向绕反电压会很低），经板上整流、滤波后得到8V直流再经7805后输出5V。
（7）GLP-03B与色差接口：GLP-03B可使色差信号的电视机具有画中画功能，并可控制色差信号和亮度信号的输入和输出。
3．自学习功能
如上所述，给普通电视机加装GLP-03A画中画模块时，为使原电视机遥控器也能控制画中画，GLP-03A模拟增设了自学习功能。即利用电视机原来的遥控器，将其中某些键进行再定义，从而完成画中画的操作功能。仅影响电视机遥控器两个功能键，一个用作画中画开关，一个用作主／子画面切换。自学方法是仔细确认电视机遥控器的类型，按说明书上遥控器类型选择表，在画中画功能板上进行正确的设置。打开电视机，在屏幕未出现画面之前，连按遥控器任一键三下，在屏幕出现画面后不久，就会在其右上角出现一个学习边框，表示可进行再学习，按照说明书提供的顺序，对要学习的键顺序学习，学习完毕该遥控器手机即可以控制主机又可以控制画中画。(王祖立 程云长)
