本文介绍一种多用途报警器，它能发出响亮刺耳的救护车、警车以及消防车等多种超响度报警声，可广泛应用于各类防盗保安设备中作终端报警，特别适合在工矿企业、商业金融、机动车辆、森林防护、家庭防盗等各种场合作安全守护报警之用。
该报警器的音源电路安装于喇叭壳体内成为一体化结构，具有体积小巧坚固、耐震耐潮、安装方便、电路简单等优点。
报警器由TWH15型超响度谐振喇叭和多音源电路两部分组成。

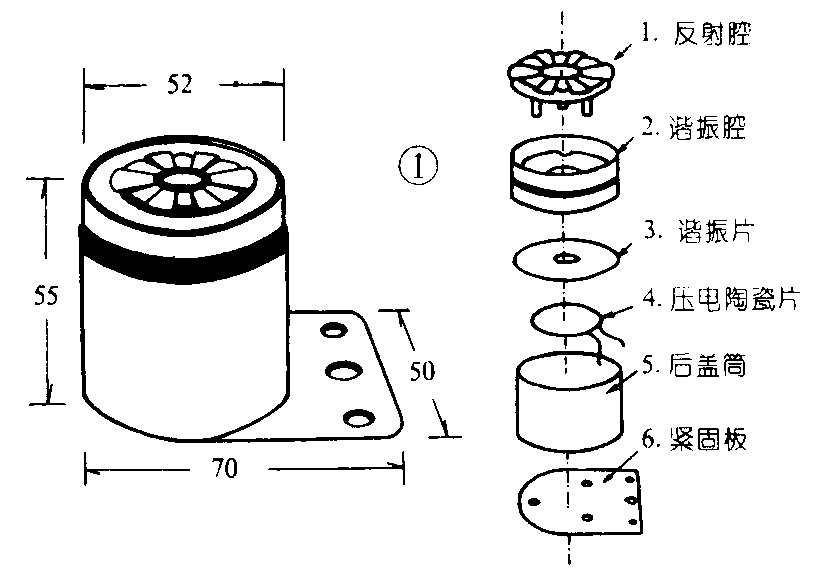

报警喇叭：多用途报警器采用中山市达华电子厂生产的TWH15超响度喇叭（中国专利号：92234288.1和92306878.3），使其具有很高的发声效率。其外形尺寸与结构见图1。TWH15的独特设计在于震动膜体的固有频率基本上等于或接近音源频率，喇叭工作时处于谐振状态。

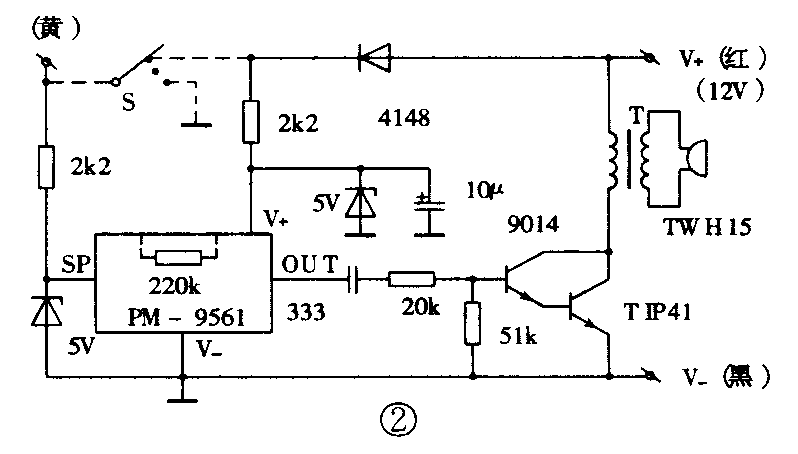

音源电路：电路见图2，它以9561四声音乐IC为核心。其输出信号经直流隔离后，送入复合管作丙类放大，可提高功放效率。功放与负载之间加入了一只高效铁氧体变压器进行阻抗变换，使压电谐振片的输入阻抗得到良好匹配。其次级电感与压电陶瓷晶片的极板电容正好谐振于音源频率和谐振腔频点上，使震动膜片能获得足够的激励。
9561的SP为选声控制端，当S端接负、悬空或接V+时，报警器将分别发出救护、刑警与火灾报警声。通常，SP端由一根黄色线引出壳外，使用时可根据实际用途来选择S端子的接法。

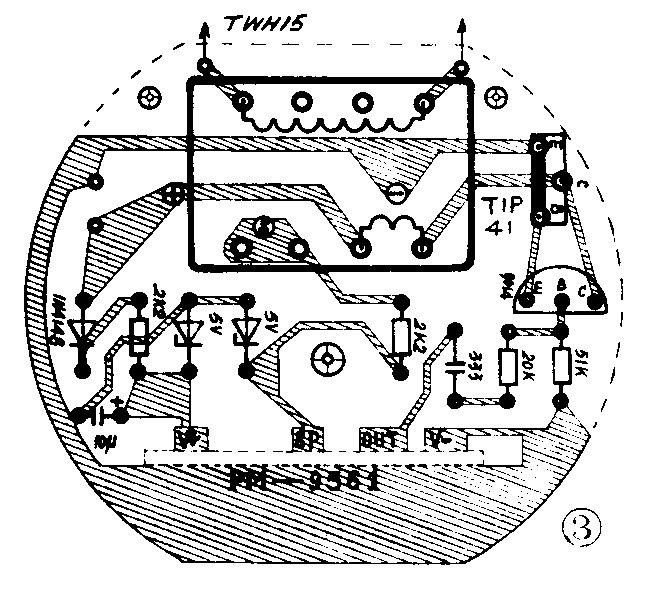

印制板图见图3，整个音源电路安装在一块直径为49mm的线路板上，紧固在TWH15喇叭的后盖简内。只要元器件质量良好，均可免调试即能工作。
中山市达华电子厂供11B型多用途报警器，每台29元，邮费5元，每箱200台起批，未含税14元，邮编：528415，地址：广东省中山市小榄镇逢春街42号。（蔡凡弟）
