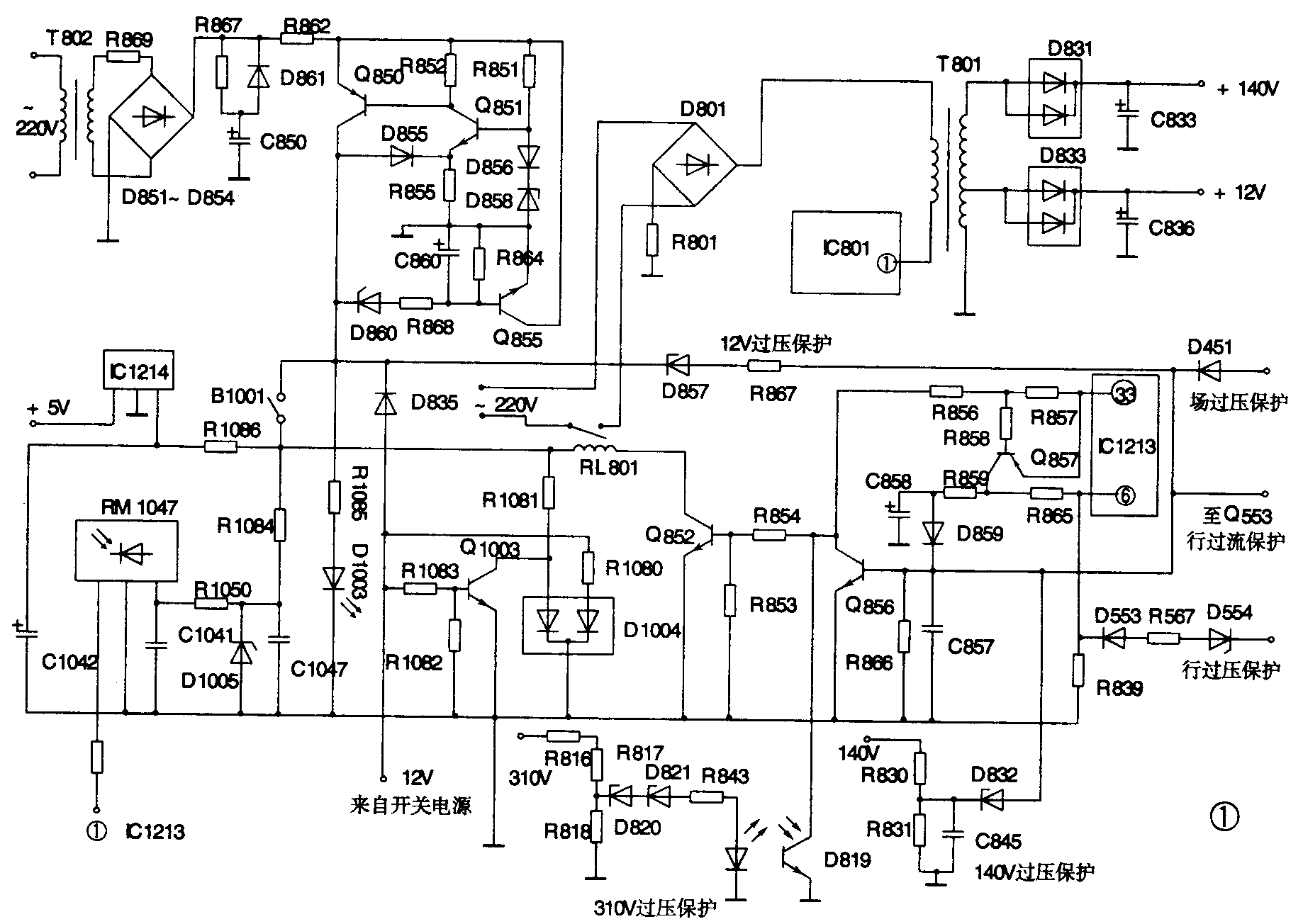

松下三超画王采用M17机心，型号有TC-29GF10R、TC-29GF12G等，M17机心的电源控制保护电路如图1所示，我们将其分成遥控电源、开关电源及电源控制保护中心等三部分。
1、遥控电源：其作用是在开关稳压电源没有工作时向微处理器提供+5V的稳定电压及遥控信号接收管RM1047的电压，以便遥控器控制开关稳压电源通断，从而控制电视机的工作状态。
该遥控电源是一个完整而独立的系统，220V交流经T802变压，D851～D854整流，C850滤波，再经由Q850、Q851、D855、D856、D858等元件组成串联稳压器稳压，得到10.5V的稳定电压，其中D858为10V的稳压管，Q851为误差放大，Q850是串联稳压调整管，C850为滤波电容，R862为限流电阻。稳压原理与一般串联稳压电源的工作原理相同，输出电压经D855、R855取样送到Q851的发射极，当输出电压升高时，Q851发射极电位升高，而基极电压不变（10.5V），使发射结电压减小，集电极电流减小，R852上压降减小，因此Q850发射结电压减小，从而使Q850集电极电压降低。当输出电压降低时，则使Q850集电极电压升高。稳压后的10.5V电压经电源开关B1001、R1086送到三端稳压集成电路IC1214形成+5V的电压供微处理器工作，一路经R1084、R1050供给RM1047接收管工作，还有一路供RL801继电器工作。
在这里值得一提的是，图中的Q855、D860、R868、R864、C860、D861、R867、R869等元件在原图纸线路图上是没有的，而在实际电路中存在，这些元件是起保护作用的，其原理是：当串联稳压电源输出超过15V时，稳压二极管D860导通，经R868、R864分压，Q855导通，使整流输出Q850发射极电压对地短路，可使保险电阻R869烧断，从而使遥控电源及其它有关电路得到保护，R867对C850起限流作用，D861为C850的续流二极管，另外串联稳压电源输出超出15V时还可引起电源控制保护中心动作，切断主电源，使整机得到保护。
2、开关稳压电源：它的主要任务是提供整机所需的各种能量。开关稳压电源主要由桥式整流电路D801、脉冲变压器T801和IC801组成，将110～240V交流电压整流滤波，变成脉动不稳定的直流电压，送到开关调整电路转换成稳定的140V和12V直流电压供行、场等各种电路使用。开关稳压电源工作与否是通过继电器RL801控制交流电源通断与否来实现的。
3、电源控制保护中心：大屏幕彩电由于工作在强电流、超高压状态，功耗大，因此，其安全可靠性尤其重要，三超画王（M17机心）设置了完善的短路、过流、过压保护功能，这些保护功能最终汇集到电源控制保护中心实现主电源的控制保护。电源控制保护中心由Q852、Q856等组成。不论是正常的开关机控制，还是电路各种保护，最终馈至Q852的基极，当Q852导通，RL801吸合，220V进入开关稳压电源，电源工作正常。当Q852截止，RL801断开，220V未进入开关稳压电源，整机处于待机状态。使Q852截止的原因有两个：（1）正常关机；（2）电路的某种保护起作用。
整机电源工作过程如下：在电路正常情况下，插上电源，遥控电源即开始工作，电源指示灯D1003亮（红色），接通电源开关B1001，10.5V的遥控电源兵分4路：一路经B1001、R1086、IC1214形成+5W电压提供给微处理器IC1213工作；一路经R1084、R1050提供给遥控接收管RM1047工作；一路经R1081点亮D1004（红色）指示处在待命状态；还有一路经RL801线圈送到电源控制保护中心的Q852的集电极，以备控制主电源使用。再按下遥控器的电源钮或电视机节目上、下钮，微处理器IC1213的输出5V电压，经R857、R856、R854加至Q852基极，Q852导通，继电器线圈流过电流，继电器吸合，220V交流电源进入开关稳压电源，开关稳压电源的T801次级产生140V、12V的直流电压。此时由于12V的产生，通过R1083、R1082分压，Q1003导通，D1004红色灯灭，绿色灯亮；同时，12V电压经D835与遥控稳压电源汇合，遥控电源Q850截止减轻遥控电源的工作负担，使原来的10.5V升为12V提供给RL801等电路工作，相当于自保。
当电视机在工作状态时，按下遥控器的电源“开关”钮，或断开电视机上的电源开关，则微处理器电压由5V降为0V，Q857截止，Q852截止，RL801断电释放，切断220V进入开关稳压电源，电源进入正常备用状态，此时D1004由绿色变为红色，遥控电源由于没有12V而自动恢复到工作状态，输出10.5V的稳定电压。三超画王(M17机心）设置了完善的过流、过压、短路等保护，由图可以看出，这些保护都是通过各自的保护检测取样，然后汇集到电源控制保护中心电路的Q856的基极或集电极，最终使RL801失电而断开，控制220V进入开关电源，从而起到保护作用。例如：140V过压保护，由R830、R831、D832、C845组成。正常时，R830、R831分压点电压较低，D832截止；当+140V由于某种原因升高超出允许值时，经R830、R831分压，D832击穿，Q856导通，Q852截止，RL801断电，使整机处于待机状态，直到电压升高原因被排除，电视机才能正常开机。
实例分析：
故障现象插上电源，电源指示灯亮，按电源开关，待机指示灯亮（红色），有时用遥控器不能启动，有时能开机但数秒后又回到待机状态；有时开机正常，但用遥控器关机后不能再启动，其余功能均正常。

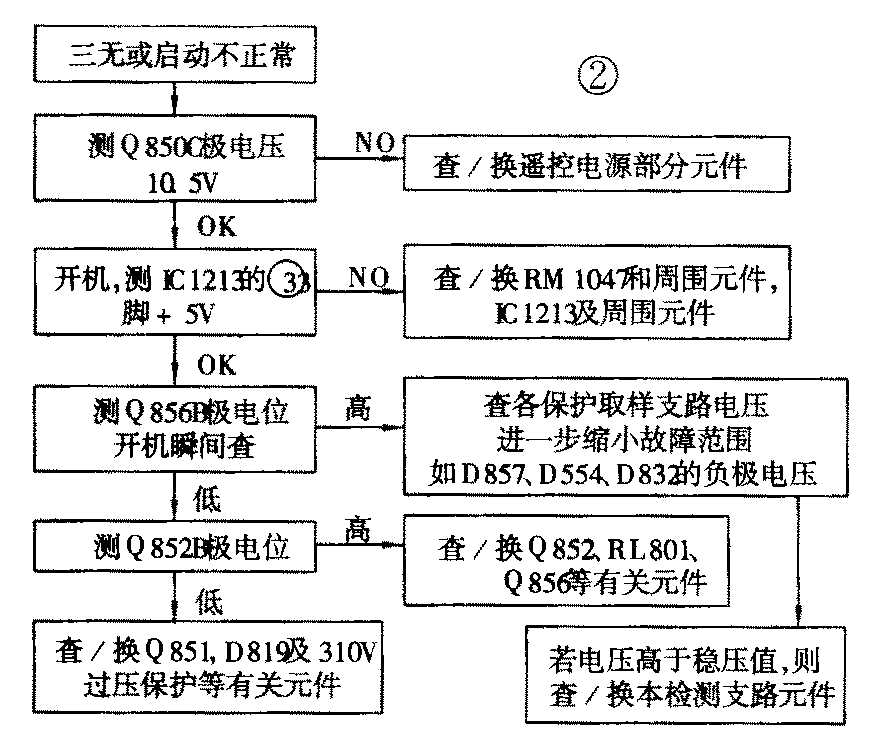

分析与检修：根据故障现象，故障点肯定与遥控电源和控制保护中心电路有关。用万用表测Q856的基极有0.5V左右的电压，Q856导通，则Q852截止，继电器RL801断开，无220V进入开关稳压电源。再测D857两端均有16～17V的电压，开机时D857的负极有12～15V电压，而正常电压为10.5V，说明D857击穿导通。由此可见，故障是由遥控电源引起的。由于Q850的集电极有16～17V的电压，按理Q850、Q851截止，电压无法过来。检查Q850、Q851两管正常。后在电路板上发现还有Q855、D860、R868、R864等元件相连，原图纸上没有，根据底板元件画出原理图如图1所示，这些元件在电路中是起保护作用的。查D860正常，取下Q855测量，反向阻值偏小，根据电路原理可去掉Q855，然后插上电源开机，电视机启动正常，由此可见故障是由于Q855软击穿引起的。在正常情况下，D860截止，Q855不导通。由于Q855工作不稳定，当Q855微导通，且使Q855集电极→基极→R868→D860形成通路，使遥控电源拉低，当拉低到15V以下时，由于D857截止，Q856截止，遥控操作正常。当Q855微导通，使Q855集电极→R868→D860形成通路，但电压又没拉低到15V以下时，D860负极就有15V以上的电压，从而使D857导通，Q856导通，Q852截止，RL801断开而起保护作用。正是由于Q855工作的不稳定性，从而产生上述各种现象。为了电视机安全起见，用2N5551代替Q855，一切正常，故障排除。根据以上原理分析及故障检修经验，对于出现“三无或启动不正常”故障，可按图2所示方法进行检修。（姚建奇）
