大屏幕彩电为了增强清晰度而采用了先进的5D画质提高电路。上篇介绍了动态数字梳状滤波器和动态彩色锐度增强器，本文接着讨论其余3D画质提高电路。
1．动态亮度瞬态增强器DLTI（DynamicLuminance Transient Improver）
（1）DLTI原理

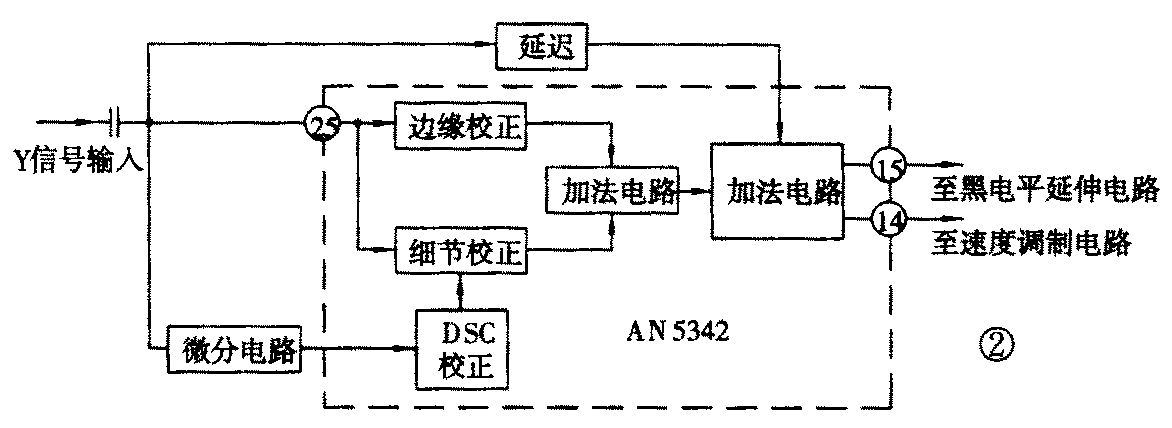

DLTI电路是一种新的水平清晰度增强电路。为了得到低噪声的清晰的动态图像，附加边缘校正信号，对位于视频信号的前沿和后沿的大振幅部分（边缘）和低振幅部分（细节）分别进行校正。该附加的校正信号跟随输入的亮度信号大小相应变化。例如，对大振幅输入信号的校正信号的幅度是大而窄，以便比输入信号上升更快；当输入信号是小振幅时，校正信号的幅度则跟随图像细节而改变，以便得到细致的图像。图1示出了输入信号前沿部分校正信号和校正后的信号前沿部分的波形图。图2示出DLTI方框图。
DLTI电路是由AN5342及其外围电路组成。AN5342集成电路是双列直插塑封，有30个引出脚，它包括亮度信号边缘校正和细节校正等部分。亮度信号丫通过耦合电容器输入到AN5342的脚在该电路中经过边缘校正和细节校正后的信号送入加法电路，叠加后的信号与经过延时的丫信号相加形成校正后的亮度信号，并经脚出至速度调制电路，脚输出至黑电平延伸电路。

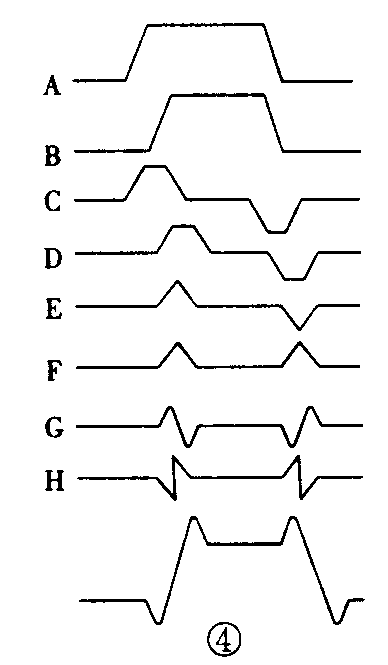

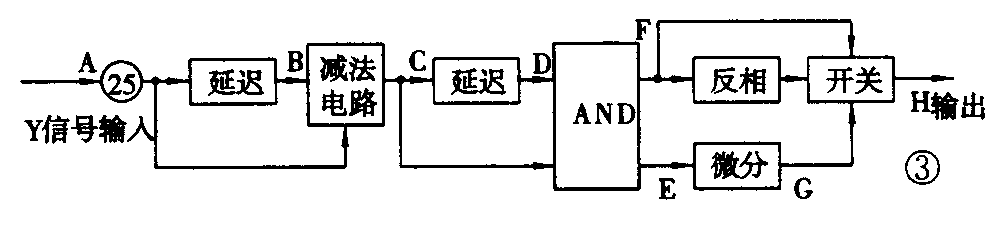

图3和图4分别示出边缘校正电路方框图和各点波形图。亮度信号A送入AN5342的脚通过延迟电路变成波形B，从减法电路输出波形A和波形B之差的波形C，减法电路输出之一经延迟后变成波形D并送入AND电路；输出之二直接进入AND电路。在AND电路中形成波形E和F，波形E是波形C和D的逻辑“与”，波形E经全波整流形成波形F。AND电路分三路输出，其一送到微分电路形成波形G，并馈至开关电路；其二直接送入开关电路；其三经反相后加到开关电路。开关电路输出的波形H就是边缘校正信号。

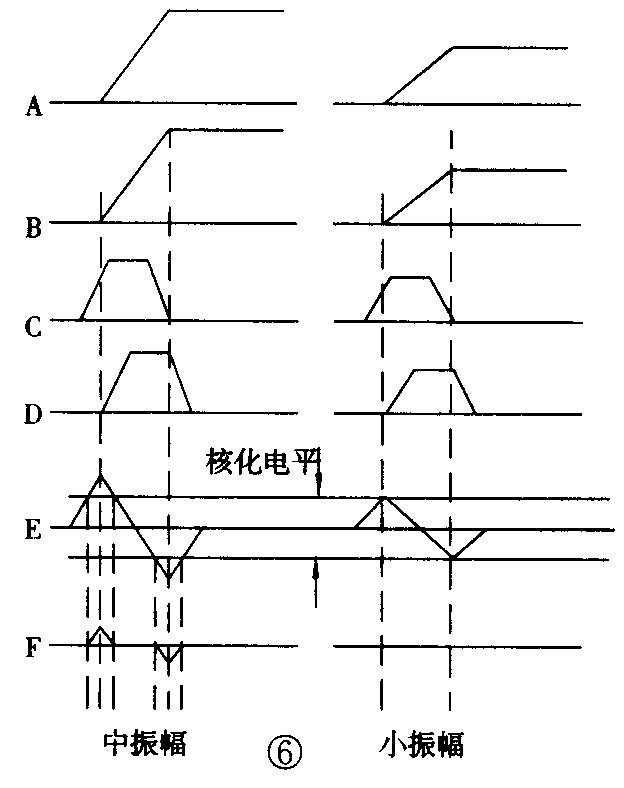

图5和图6分别示出细节校正电路方框图和各点波形图。细节校正电路输出的校正信号用作小振幅和中振幅输入信号的校正。细节校正电路的动作过程与边缘校正电路基本相同。
延迟电路将由AN5342脚入的亮度信号波形A变成B，波形C是波形A和B之差，波形C再经过延迟变成波形D，而校正波形E是波形C和D之差。波形E通过核化电路后形成波形F。经由AN5342的脚入的NR电压对核化电路进行控制。当NR电压为低电平时，核化电平被加宽，波形F变为几乎不含噪声分量的校正波形，起到阻止属于小振幅信号的噪声分量的作用。当输入的NR电压为高电平时，核化电平变窄，核化电路输出窄而小的校正波形。DSC电路的作用在于给出一个能够反应图像细节的控制电压，该电压送入增益控制电路。增益控制电路可以改变校正信号（波形F）的幅度，并控制DSC电压和亮度检测电压的大小。亮度检测电路使细节校正波形的幅度增大。
2．动态景色控制器（Dynamic SceneController）
（1）动态景色控制器原理

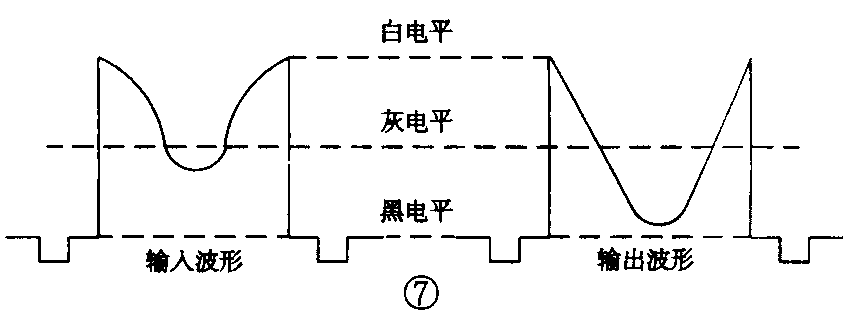

动态景色控制器将亮度信号的灰电平（图像的浅黑部分）检测出来，并把它往黑电平方向延伸，经与消隐电平相比较，如果没有达到消隐电平，则把灰电平延伸1.7倍，如果达到了黑电平就不再延伸，从而使浅黑部分变暗，但又不超过消隐电平。由于动态景色控制采用了黑电平延伸的方法，所以又称为黑电平延伸电路。黑电平延伸电路波形变化示意图如图7所示。
（2）黑电平延伸电路

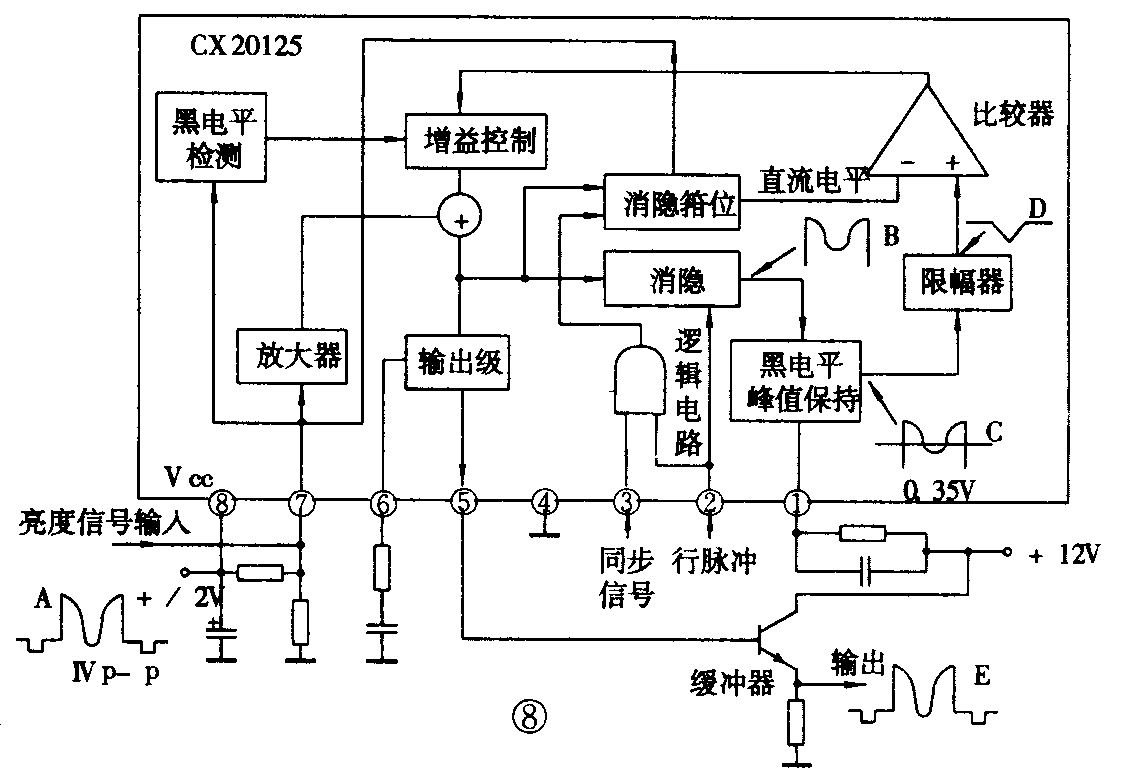

图8示出了黑电平延伸电路。该电路是由CX20125集成电路及其外围元器件组成。来自水平轮廓校正电路AN5342脚输出的亮度信号A输入到CX20125的脚⑦，同步信号和行脉冲分别从脚③和脚②进入逻辑电路。逻辑电路的输出信号对消隐箝位电路进行箝位。另外，行脉冲还输入到消隐电路，用来消除亮度信号中的同步脉冲。消隐电路输出的信号（波形B）送入黑电平峰值保持电路，其输出信号（波形C）经限幅器把信号中高于0.35V的部分去掉。限幅器输出信号低于0.35V（波形D），该信号作为黑电平延伸控制信号，并送入比较器的同相输入端，而消隐箝位电路输出的直流电平送入比较器的反相输入端。黑电平控制信号与消隐电平比较，使黑电平控制信号的电平不致低于消隐电平。比较器的输出信号馈至增益控制电路，对黑电平检测电路输出的亮度信号中的浅黑部分进行控制。在增益控制电路中，把黑电平延伸部分调整到对输出放大器控制所需要的电平。最后，从CX50125的脚⑤输出经过黑电平延伸的亮度信号（波形E）。经黑电平延伸电路处理后，扩展了图像的浅黑部分，提高了图像的水平清晰度，增强了动态景色层次感。
3．动态扫描速度调制器（Dynamic ScanVelocity Modulater）
（1）动态扫描速度调器原理
使水平偏转的扫描速度跟随亮度信号的变化而加速或减速，导致亮度信号的前沿和后沿形成急剧变化，实现图像水平边缘锐化，提高水平清晰度。动态扫描速度调制器又简称速度调制（VM）电路。
（2）速度调制电路

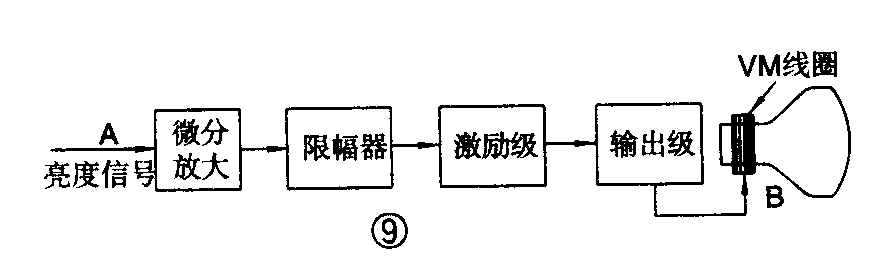

图9示出VM电路方框图。由轮廓校正电路AN5342的脚出的亮度信号，通过微分电路及限幅、放大形成边缘校正信号。该信号加到位于彩色显像管管颈上的速度调制线圈VM上，则流过VM线圈的电流产生附加磁场，从而改变了电子束的水平扫描速度，结果使电子束的偏转是跟随正常偏转（等速偏转）和附加磁场的合成磁场的共同作用，这就形成了电子束扫描速度的加速或减速，使亮度信号的水平边缘（上升沿和下降沿）产生急剧变化。在荧光屏上的显示是加速期间变得更黑，减速期间变得更白，提高了图像的水平清晰度。（全文完）（王锡城 王晶）
