新型雷达式探测控制电路

🏠 首页 《无线电》杂志 1996年 🔗 第9期 🔗 第47页 蔡凡弟 🔗

本文介绍的TWH9250雷达式探测控制电路,采用TWH9250芯片作数字化控制,不仅使电路一致性较好、可靠性提高,而且集微波探测、信号控制电路为一体,组装各类型防盗器特别简便,非常适合整机生产厂家及爱好者制作使用。

电路特点

TWH9250电路具有以下特点:(1)采用微波管作扫描发射,探测距离远;(2)全方位无死角检测;(3)功耗小,适合电池供电场合;(4)内部集电极开路输出,终端配接灵活,可直接驱动小型继电器;(5)具有光控端和灵敏度调节端,满足各场合使用;(6)仅需外接圆环天线和终端执行机构,通入电源即可工作,外围电路十分简单。

电路原理

图1
图1 🔍原图 (478×515)
图2
图2 🔍原图 (878×604)

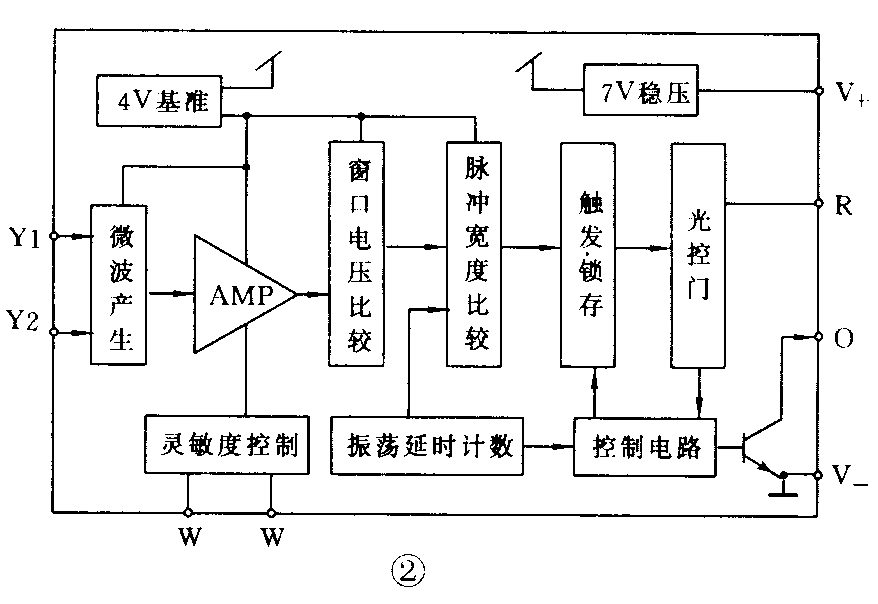

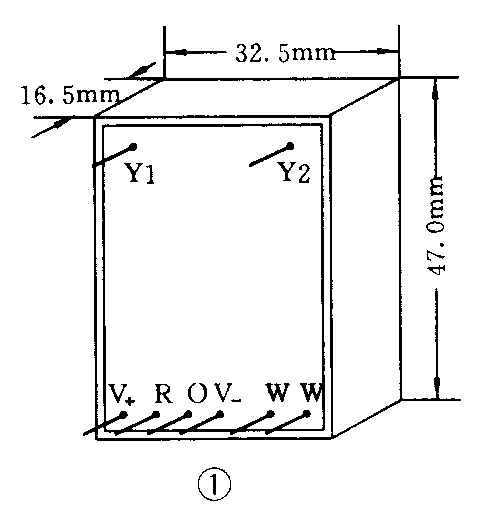

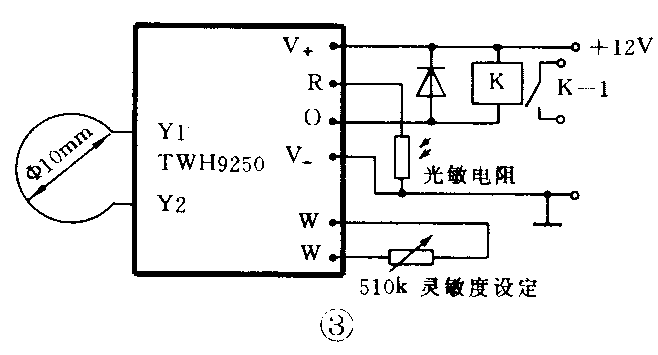

图1是该电路外形及各引出脚功能图,图2是其内部电路原理框图。由图可知,环形天线发射微波信号并接收到移动物体的反射回波时,微波产生电路便产生随物体动作的微弱低频信号。该信号经两级放大至70dB左右,再依次送入窗口电压比较电路和脉冲宽度比较电路进行双重鉴别。当确认信号电压的幅值和宽度均达到设定要求时,锁存电路触发,其触发信号经光控门送至计数控制电路进行输出延时处理,延时时间内部设定为10s,最后由末级功率管的集电极输出。为提高微波电路的稳定性能和比较电路的精度,各部分电路由4V和7V稳压系统单独供电。该电路在初次通电时,需经40s预稳定时间才进入探测戒备状态,以后只要不掉电,电路随时处于探测状态。图3为TWH9250雷达式探测电路的典型应用电路。当要求白天“休息”夜晚自动工作时,R端对地接入亮阻小于1kΩ的光敏电阻;当要求全天候工作,R端悬空即可。继电器K的触点K-1可以接任何电器,当人体在有效范围内移动时,继电器导通,其触点吸合并保持10s,若人体持续活动则触点持续保持吸合。

图3
图3 🔍原图 (658×355)
图4
图4 🔍原图 (1084×590)

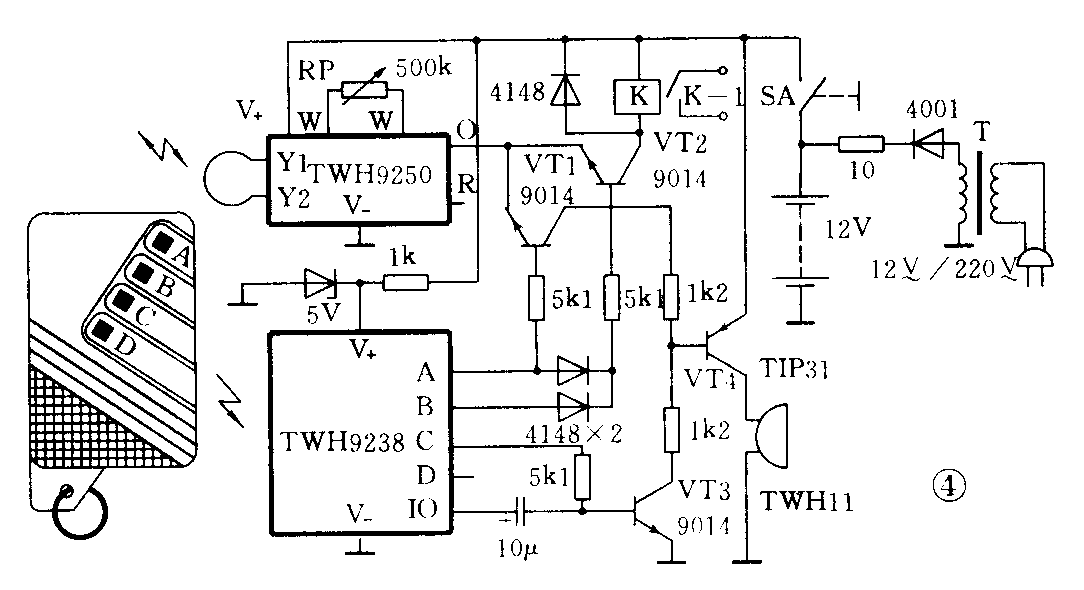

图4是无线遥控防盗器的电原理图,它由TWH9250以及四通道无线遥控组件构成,具有防盗报警、静音继电器控制、求救报警以及主人解除等多种功能,适合于住宅、仓库、企业和店铺使用。当操纵遥控器A键时,TWH9238接收电路的A端输出锁存高电平,电路呈继电器、TWH11报警器双重报警设定状态;操作B键为静音防盗设定,人体移动时仅继电器动作,报警器不工作;操纵C键为求救功能,报警器持续报警,遥控D键方能解除;按动D键,可解除以上各功能状态。当遥控操纵各按键时,TWH9238的IO端短时输出高电平,通过电容短时触发VT3、VT4导通,报警器发出操纵回应声响。

本电路的电源使用一节12V1.2Ah免维护电池,并由市电长期进行浮充电,防止歹徒切断电源后作案。

注意事项

1.雷达天线宜采用φ2mm~φ4mm粗铜线制作,其内径为10cm,开口处平行引线勿超过10mm,并保证天线安装稳固,不能有任何震晃。

2.图4电路对墙具有一定的穿透能力,安装位置应避开邻居正常活动所造成的误动作。

3.TWH9250应使用12V恒稳直流源供电,若采用普通整流器供电时,应串接78L09三端稳压电路单独向电路供电。

4.探测头由双芯屏蔽引线与主机部分联接,其距离应大于1m,以免TWH9250发出的电波干扰TWH9238的正常接收和报警时的声音震动TWH9250天线造成误报警。(蔡凡弟)
