MTS-9600型微机显示器是我国早期引进的美国原装微型计算机所使用的显示器，与其电路结构相同的还有SUN VB-33C；CM103 REV-2等。此种类型的显示器电路设计独特，各种保护措施完善，目前在我国有较大的拥有量。由于此种显示器电路设计与现在众多厂家生产的VGA型显示器有很大的不同，所以一旦损坏后许多维修零配件很难在市面上找到，给修理工作增加了难度。笔者曾修过几台此种类型的显示器，有些就是对电路进行一些改造后修复的。现将较典型的一例介绍给大家，供广大维修人员参考。

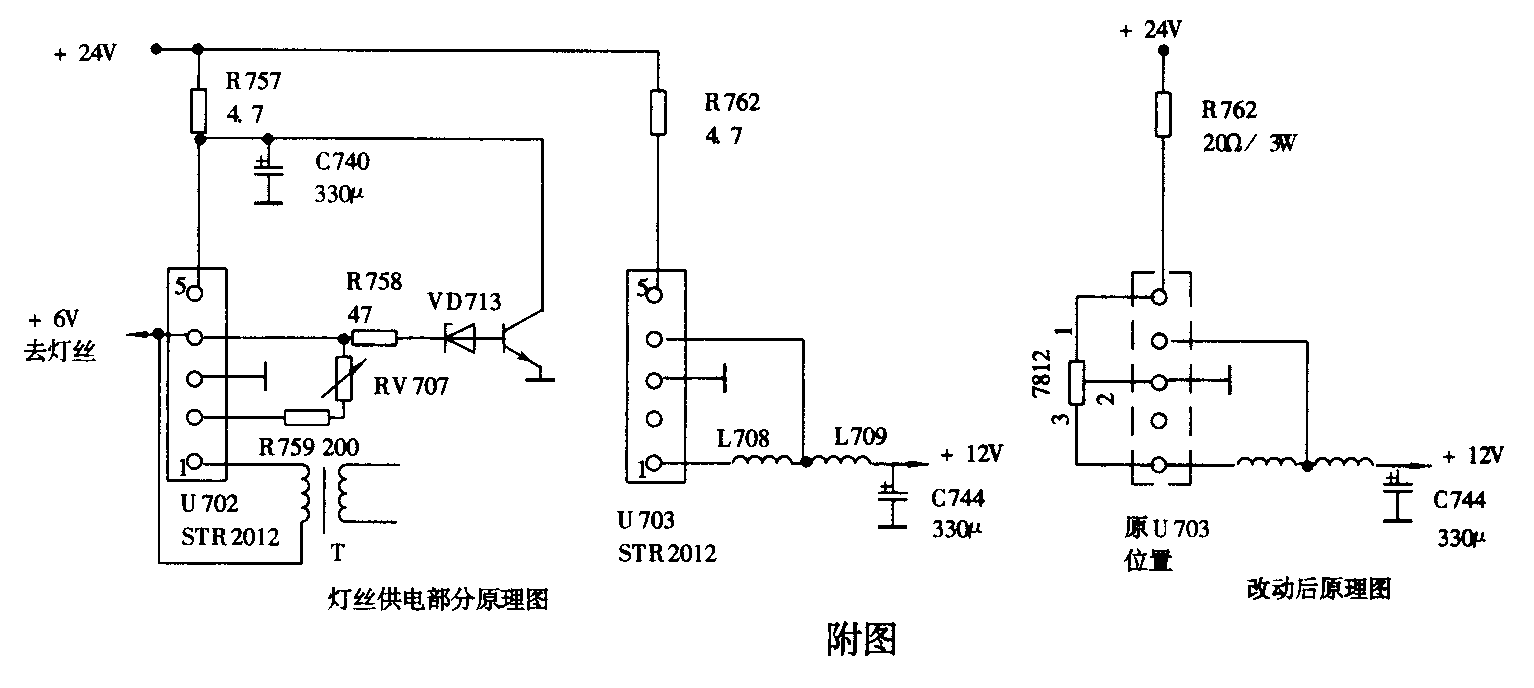

一台MTS-9600型显示器通电后无光栅，指示灯亮，而且开机瞬间能听到机内“嘶”的一声高压吸附的声音，此时基本可证明行输出部分问题不大，打开机器后盖后发现显像管灯丝根本不亮，用万用表测得灯丝两端电压为零。然后检测电源板给主板供电插头上的各组电压与板上所标注的电压相符，可证明问题出在灯丝供电电路上。请维修人员注意：拆此类显示器主板时要非常仔细，因为主板是装在一块金属底盘上的，检修时一定要将主板彻底从底盘中取出放在一绝缘物上再通电检测，否则极易发生底盘与主板短路，造成不必要的问题扩大。灯丝供电电路见附图，其原理为由电源板上输出的+24V直流电经U702集成块及其外围电路稳压后输出6V电源供给灯丝和一些其它电路，U702是一只功率较大的开关型集成稳压块，型号为STR2012，体积较大，并带有一只U型散热片，所以在板上很容易找到它。如果检测其供电端5脚电压为+24V，而4脚电压为零，就可证明此集成块已坏。由于目前各厂家生产的显示器基本都不采用此种灯丝供电方式，所以在市面上几乎找不到STR2012集成电路，偶然见到其价格也在百元左右，目前仪器上大量使用的稳压集成块多为串联型，其功耗较大，如简单地找一只输出电压与之相同的来代换就要使电源板因严重过载而损坏。我们可以找到在主板上的U702旁边有一只U703，某型号也为STR2012，只是不带散热片。由图可知，U703是机内+12V电源的稳压块，此集成电路在工作时并不像U702那样在极限功率状态下运用，平时工作电流只有200mA左右，所以一般情况下它不会损坏。在维修时我们可以将U703拆下换至U702处，注意一定要将原U702的散热片重新涂上一层导热硅脂后装好，否则工作时会导致STR2012过热而损坏。然后找一只市面上很容易买到的三端稳压器7812，按附图所画的位置焊至U703处，要注意7812的1脚为电源输入端，应焊至U703原集成电路的5脚处，千万不可接错。然后将R762电阻由4.7Ω换成一只3W 20Ω的电阻。通电观察，如显示器无其它故障此时应恢复正常，全部维修成本不超过5元钱。由于U703由开关型稳压块换成了普通的串联型稳压块，电源板上的功耗肯定也要增大，但由于12V电源的耗电量要比6V电源的耗电量小得多，对电源板的影响不是太大。笔者用此方法修理了两台相同故障的显示器，均经过了近一年时间的考验，未出现过问题。（李仁）
