本文介绍的报警器将电信和无线寻呼概念引入报警领域，解决了超远程警情接收和全天候守候的技术难题。性价比高，易于普及推广。该机有如下功能：1．探头选择灵活，可配接多种探头，适用于住宅，银行，客房，仓库等一切需要监控的场合；2．人工／自动台选择功能；3．全天候守候功能；4．用户自定义报警号码；5．自动发码和重复报警功能；6．多警点集中监控功能；7．外线来话遥控功能。在1995年的“力源杯”BASIC单片机大赛上，得到与会专家一致好评，获得二等奖。

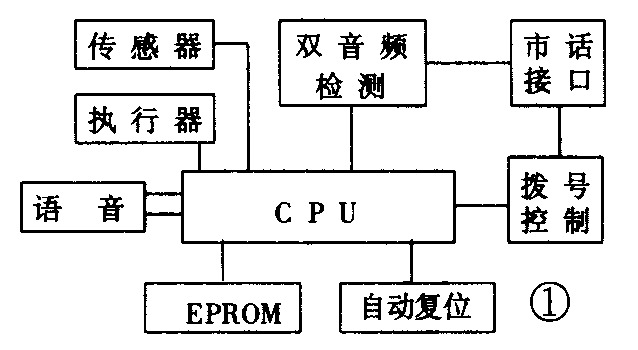

图1是报警器的硬件框图，主机由PIC单片机及EPROM，双音检测，语音单元，警情传感部分，执行单元和市话接口单元七部分组成。
报警器的核心是PIC58BS单片机，片内ROM固化BASIC语言编译程序，可直接用BASIC语言编程，它担负着警情识别，报警发号，双音频检测和控制语音发送等工作，主要由软件实现。
传感器可以根据需要任意配接如微波，红外，超声波等方式，本文所用的是热释电被动红外传感器，其原理可参考有关资料。
为降低成本，本机语音报警选用OX-209语音芯片，片内存有“不好了，小偷偷东西了快抓小偷呀！”的焦急女声，语音播放速度可适当调整。本单元是一个可选部件，当使用自动寻呼台时，可不接此单元。
双音检测单元核心是IC3-MT8870，它完成电话拨号号码的硬件检测，其结果送CPU进行软件识别。其输入通过阻容耦合接于市话线路上，主机投入使用时，用户需通过一部双音频话机向主机预置所要报警的号码，用户摘机拨号，话机送来的双音频编码经隔直电容和电阻器隔离耦合MT8870，经内部放大后进入解码处理并存储，当CPU识别到用户键入结束信号时，经短暂的延时开始模拟送警，以便用户确认。用户验证输入正确后可将模式开关打在工作位置，报警器开始监控。
报警器的工作过程是：系统投入使用，整机加电，用户应将开关置于“存号”位置，经10秒延时蜂鸣器送“嘀—嘀—嘀—”三声提示音，用户可以在双音频话机按下‘＊’键，从蝉鸣器发出一长声“嘀————”提示输号，此时依次输入传呼号码或电话号码并在末尾键入‘＃’号即可，用户可在蜂鸣器上听到‘嘀——’的一长声确认音，表明输号完毕。应把开关打在“工作”位置，复位机器，重新加电，经短暂的延时进入警戒状态，警情发生时，传感器检测到报警信号（高低电平跳变）通过插孔送CPU，经软件抗干扰识别，延时重新检测有无报警，如没有，则系统认为是干扰，重新回到警戒状态；反之，立即启动报警子程序，CPU送出预存的号码，自动传呼用户BP机或拨打手机，发送报警信号，同时检测电话是否接通。如接通，则播放报警语音；否则重新发号直到接通为止。如果本系统用于自动传呼台，一旦确认有警便立即重呼三次，向BP机报警以提醒机主注意。另外，有些传呼台具备信息留存功能，用户输入报警号码时可在号码后自编报警识别码如‘110、‘119等。例如用户希望警情发声时，本机送‘999’到自己的BP机上，以便与正常呼叫区别，可以输入‘127* * * * * * *（用户BP机号）＋999’即可。本机用于人工传呼台或向话机送警时，呼通后，报警器送出急促的女声—“不好了，小偷偷东西了，快抓小偷啊！”。通告给传呼小姐，由其代送警情。
当选择遥控模式时，用户可在任一部双音话机上呼叫本机，呼通后，键入‘*5’，该DTMF信号经译码后由CPU处理驱动继电器开启电器，一段时间后，如需要关闭电器，用户可再次呼通本机键入‘＃5’即可。

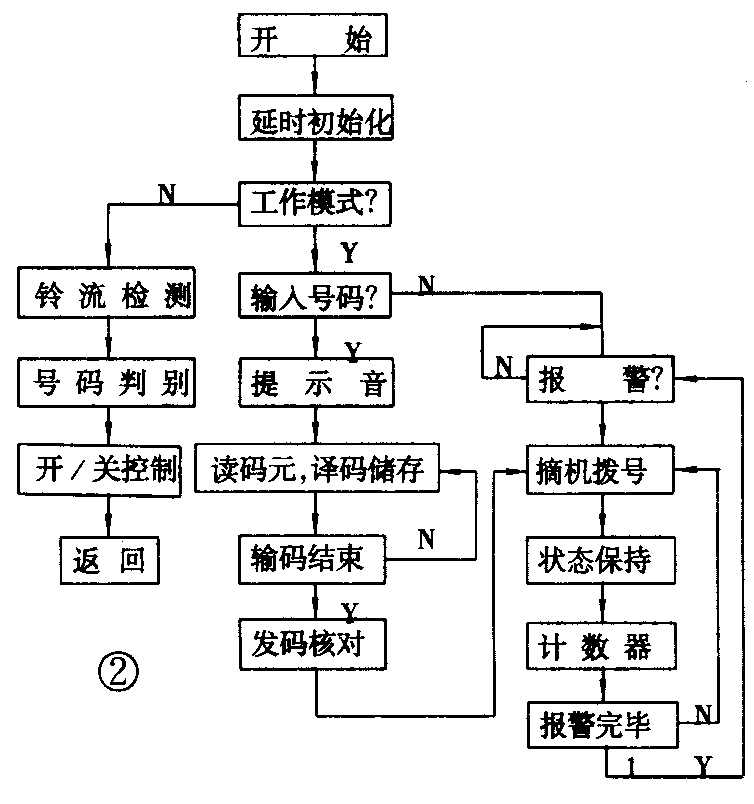

本机系统软件是用BASIC语言编写的，应用了软件优化和软件仿真技术经长时间的考机运行证明其稳定可靠，抗干扰性能优异，是较完善的一种系统软件。该软件主要由模式识别，报警信号检测，报警发号，语音处理，人工／自动方式选择等部分组成，见图2 的软件框图。
寻呼式智能防盗报警器是采用MICROCHIP公司PIC系列单片机应市场需求而开发研制成功的，实验表明该机性能优异，无误报和漏报现象，是较完善的一种报警器。目前已投入批量生产，对本报警器有兴趣者可与河北承德无线电元件厂联系。 (张凤国)
