影碟机 VCD机检修实例

🏠 首页 《无线电》杂志 1996年 🔗 第8期 🔗 第20页 分类:晶体管电路讲座 🔗 何大明 🔗

影碟机、VCD机由于维修资料较少,加之技术新,给维修工作带来一定难度,下面是笔者检修的几个实例,供同行参考。

例1:松下550影碟机放影碟片基本正常,放CD片不能选曲。

打开机盖,发现高度和倾斜度两调整凸轮被人动过,面对机器正面明显看出左边的凸轮位置较右边的凸轮位置高出较多。两凸轮按同方向调整则改变高度,互相呈反向调整则改变倾斜度。用内六角小扳手调整左边凸轮的高度,当调到两凸轮机械高度位置基本持平时,故障排除。

例2:松下550影碟机,图像质量差,并左右扯动,伴音杂音较大。

打开机盖,装入碟片,连接好监视器,在放像状态反时针微调R2001电位器,当调到图像最好时,伴音的杂音也随之消除。

例3:松下770影碟机,放CD片正常,放影碟片不能选曲,即按节目数字键后激光头不作前后移动。

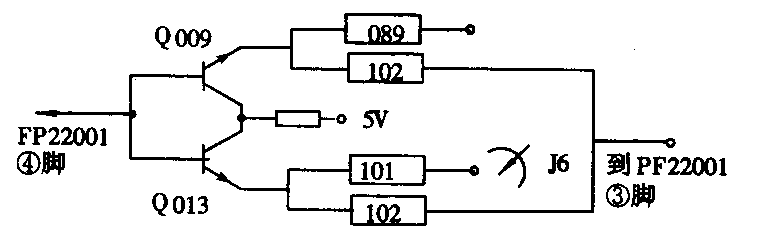

能放CD片,说明CD和LD公用部分正常,故障在与LD有关的电路。由于没有图纸,所以先检查激光头前置放大电路。拆开机器,取下大板,根据印制板画出部分前置放大电路,见附图。检查结果是0013发射极到电阻101的铜箔断路,连通后故障排除。

图1
图1 🔍原图 (768×241)

例4:先锋1750影碟机各种功能均不能遥控,手动各种功能正常。

不能遥控操作,首先应检查遥控发射器,然后检查机器遥控接收部分。经反复检查确认遥控发射器无故障。再检查接收头,该机的接收头像一塑封三极管。三个引脚,一个脚接5V电源,一个脚接收信号,一个脚接地。测量5V供电,正常,怀疑接收头接收信号有问题。因一时找不到同型号的接收头代换,试用一电视机的接收头代换取得成功(索尼和声宝彩电的接收头均可)。最后把电视机接收头固定在原接收窗的位置上,用导线连接通相应脚即可。

例5:松下550影碟机一打开电源进给电机就转 动不停,激光头靠在主导轴上,机内发出较大的响声,机器不能操作。

该机出现上述故障,可从三个方面去考虑:(1)机械及模式开关不对;(2)进给电机驱动电路有问题;(3)伺服电路有故障。打开机器,反复检查机械的装配及模式开关SWA、SWB、SWC,均正常,再检查进给电机驱动电路及伺服电路,从外观上无法找到故障,只有通电做定量检查分析。由于影碟机底板不能打开,印制板又是双面的,无法在机器上测量电压。通过分析,可单独对大板进行电压测量。具体方法是拆下大板,接通电源部分的P21001和P21002,再用一台5V稳压电源接在IC006的①、②脚上,①脚接负,②脚接正,此外加电压做为微处理器的开关电压。接好后通电测量,发现IC101(LA6510)①、⑨脚电压明显不对,正常时①、⑨脚电压应为0.1V,而故障机实例为4.5V左右,①、⑨脚又是分别接进给电机和加载电机的,所以开始怀疑IC101击穿损坏,但换一块新集成块后故障依旧。往前查直接有关的是IC1(MN66601)伺服块,在测量IC1各脚电压时,发现正常时应为0V;而故障机实测为5V,④脚、29脚正常时应为5V,而故障机实测为0V,初步判断IC1损坏,更换后机器一切恢复正常。

例6:一台先锋270影碟机,开电源时显示屏显示正常,同时LD、CD出盒指示灯闪亮,待LD、CD指示灯停止闪亮后,显示屏显示E3,机器不能操作。

打开机盖仔细观察,发现在接通电源时激光头不动,而正常机在接通电源时激光头会前后移动,用万用表R×1档测进给电机两端,电机转动正常,证明电机是好的。在接通电源时用电表10V直流档测电机两端,无电压,顺着电机两端的引线往激光头方向查,发现进给电机的软线有一根已断路,连通后故障排除。

例7:先锋270影碟机插上电源,按动电源开关,机器无任何显示。

这种现象多数为电源部分故障,打开机盖检查,几处的保险丝完好,各保险电阻也是好的,后发现IC1印制板上有个保险符号,样子像三极管,但只有两个脚,用R×1档测量,不通。因一时找不到同型号的元件代换,后用一保险电阻代换,机器恢复正常。

例8:松下770影碟机放LD片时图像正常,伴音只有咔咔的杂音,放CD片时也同样是咔咔的杂音。

对这种现象首先考虑到的是数字音频电路有故障,但从现象上看又是两种片的公共音频部分有故障,反复查LD、CD伴音输出的公共部分均没有找到故障所在,后断开IC002的⑩脚(RFOUT)上接的C007,LD伴音恢复正常,CD片伴音依旧,证明LD模拟音频处理电路是好的。下一步应重点检查数字音频处理电路,而该机的数字音频处理主要由IC001(MN6626)担任,在测IC001各脚电压时发现3的电压在1~ 3V之间摆动,故怀疑IC001损坏,更换IC001后故障排除。

例9:松下770影碟机不能遥控,手动各种功能正常。

先检查遥控发射器,没有发现问题。打开机盖测量接收头的各脚电压,实测①脚为5V,说明供电正常。②脚为0V,正常时约比①脚低一点。③脚接地(0V),正常。问题就出在②脚无电压,顺着接收头②脚往前查。②脚接遥控集成块IC600l的,直接测量IC6001的电压,仍为0V,说明IC600l有问题。挑开用电表电阻档测量对其它任何脚的电阻值,阻值都是无穷大,证明IC6001的内部断路。因找不到IC6001的内部图,无法分析对它进行局部修复,没办法只好更换IC6001(MN187324VYAN),更换后故障排除。

例10:高仕达R300小影碟机,彩色不稳定并时有时无。

一般VCD机PAL色解码IC用的晶振为17.7344MHz,找到该晶振测量色解码集成块IC611的各脚电压,在测量中发现和电压不稳定,忽高忽低,而和又是接晶振的两脚,仔细检查两脚的外围元件均正常,更换IC611后故障排除(以上实例所测电压用MF47型表)。(何大明)
