本文介绍一款高品质数码卡拉OK电路，主要器件使用日本三菱公司最新单片高档数码回声IC- M65831P，运放电路采用性价比高的NE5532，整个电路由两路话筒输入、话筒高低音控制以及数码延时回声电路、音乐控制混合放大处理等电路组成。电路设计简洁而实用，非常适合卡拉OK发烧友业余制作。
日本三菱公司是最早从事数码电路研制的公司，早在80年代就推出M50系列数码OK芯片，其中M50195P其性能卓越已家喻户晓。90年代该公司又推出全新的M65系列单片数码OK芯片，M6583lP是其中性能最好、性价比高的一种。M65831的失真度为0.3％，比M50195的失真度降低0.2％，信噪比为-92dB，比M50195增加-2dB，M65831的取样频率在延迟100ms以下为500kHz，延迟100ms以上为25kHz，这样高的取样频率，能轻易地达到20kHz的音频响应。M65831内部已设置48kbit的静态存储器，使用时不需外接存储器，使工作时更可靠，外围电路大为简化，比M50195外接的动态存储器性能更好。M65831延迟时间由12.5 ms～169.6ms分16档可调，因而它除用于制作卡拉OK机外，也可用于环绕声处理电路，在用于制作环绕声电路时，延迟时间可选用12.5ms～49.2ms，16档延迟时间编程见附表。不同的延迟时间由④脚D\(_{1}\)、⑤脚D2、⑥脚D\(_{3}\)、⑦脚D4等四脚高低电平编程控制，当D\(_{4}\)为高电平时，取样频率为25kHz，适用于卡拉OK应用，具体延迟时间，可根据实际需要按附表调整。

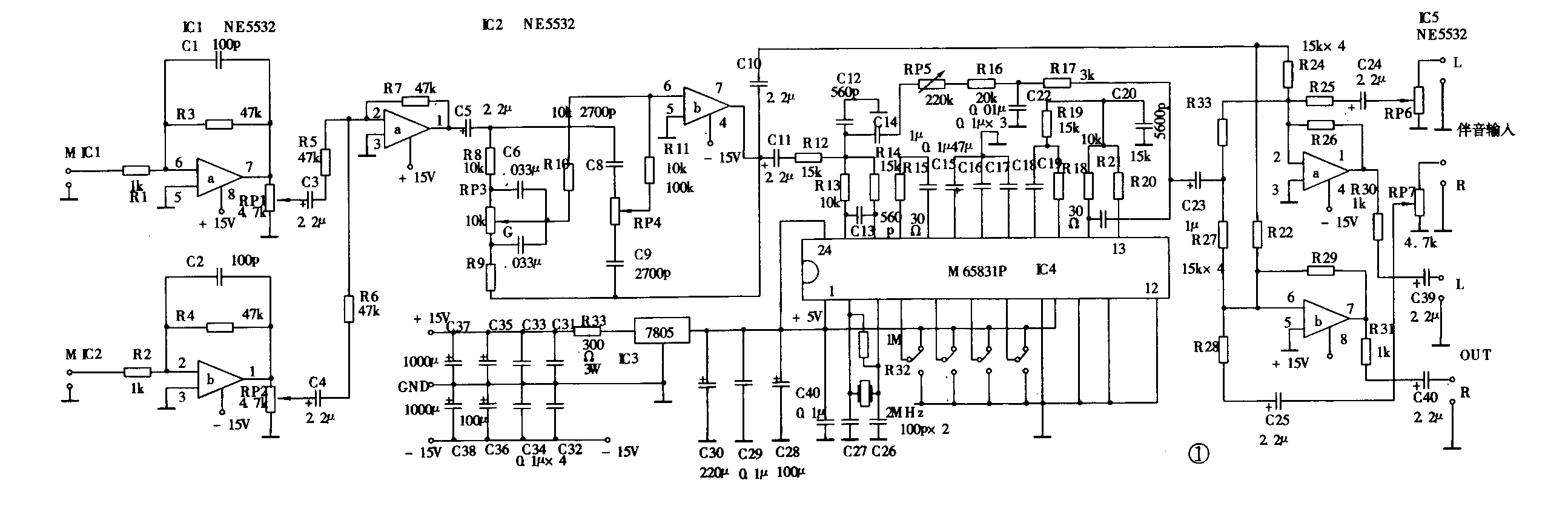

高品质数码OK电路见图1，为了适合业余制作，电路设计力求简洁实用，其中IC1完成MIC1、MIC2放大、MIC1、MIC2音量由RP1、RP2调节，该放大器的放大倍数分别由IC1的①②脚和⑥⑦脚的47k电阻调整，放大后的MIC信号汇集给IC2作缓冲放大再作高低音升降处理，其中RP3为低音调节电位器，RP4为高音调节电位器，经高低音处理后的MIC信号由C11耦合到M65831P作回响延迟处理，回声混音次数由RP5调节。有关M65831内部原理介绍请参考有关文章介绍，这里不再详述。经数码回响延迟处理后的信号与MIC直通信号分别由C10、C23耦合到IC5混合放大，组成模拟立体声信号输出。立体声伴奏音乐信号，分别由C24、C25输入IC5与MIC信号混合后由C39、C40输出。适当调整RP6、RP7使伴奏音乐电平与混音后的MIC信号声搭配适当，接上功放电路即可投入使用。

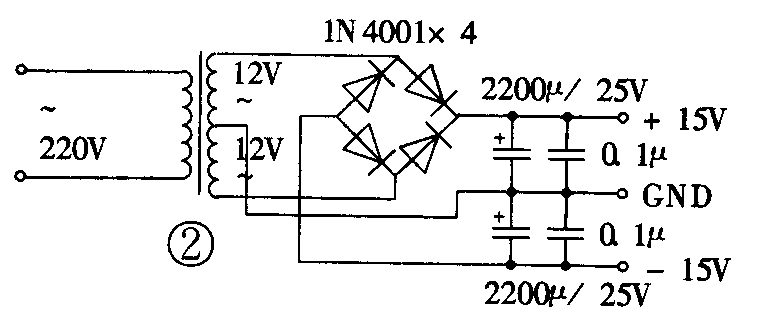

本电路使用±15V供电，印刷板内不含电源部分，自制电源电路见图2，使用双12V变压器，变压器的功率应大于6W。(周放)
