（雷逸）MR8181是专门用于遥控接收红外信号的前置放大器，具有耗电量低（Icc=2.5mA）、接收灵敏度高（50μV）、外接元件少等特点。

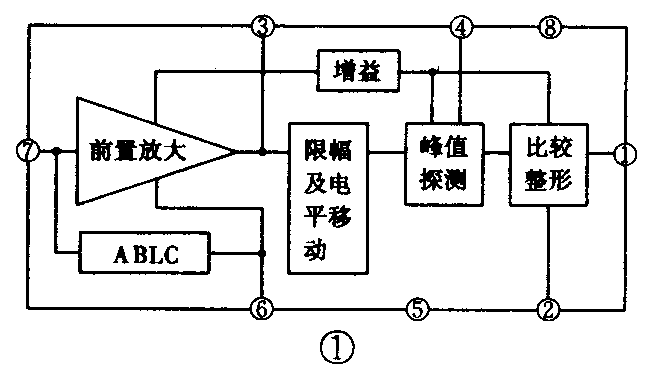

MR8181是单列直插8脚结构，内部电路框图见图1。ABLC（自动亮度电平控制）电路在输入弱信号时有较高的增益，输入强信号时不过载，以保证遥控器在10m内能可靠地工作。MR8181具有较高的增益。当遥控发射器发来的红外脉冲调制信号照射到红外接收管时，接收管产生脉冲电压输入到MR8181的⑦脚，即前置放大器的正向输入端，放大后的信号经③脚所接LC谐振网络选频为f＝1／2π\(\sqrt{LC}\)≈38kHz，然后经波形整形后从输出端①脚输出一个非常整齐的负脉冲信号。图2为MR8181的典型应用电路，MR8181也可用μPC1373H代替。

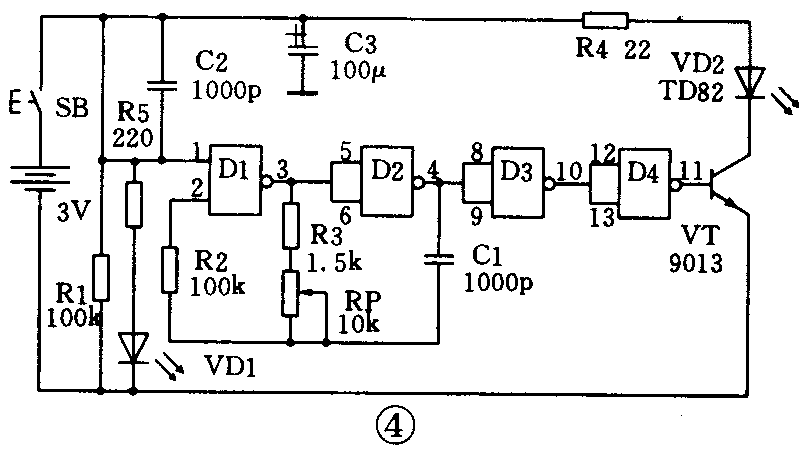

图3为遥控电风扇调速器的接收电路图，其发射电路如图4所示。图3所示电路由MR8181和电风扇调速集成电路CD4017等构成。CD4O17是低功耗CMOS器件，工作电压为5～15V。CD4O17具有十个时序输出端，由于目前国内电风扇的调速档位大多为三档，因此本电路中十进制计数器CD4017接成四进制计数形式，即输出端Q4由二极管VD3接至复位端R。每当第四个计数脉冲到来时，计数器复位一次，即Q0端输出高电平，而Q0端又未接入电路，故可作为电风扇关断档。对于图3所示电路，当发射器发射一个计数脉冲时，CD4017的Q0变为低电平，而Q1变为高电平，此时VT2导通，VD7发光，可控硅VS1被触发而导通，电风扇处于一档（高速档）运行。发射器再发射一个红外脉冲后，CD4017的Q1端又变为低电平，而Q2端输出高电平，因此可控硅VS1截止，发光管VD7也熄灭，同时VT3导通，发光管VD8发光，可控硅VS2被触发而导通，电风扇处于二档运行。其它档位的工作原理与之完全相同。这样，当不断输入控制脉冲时，电风扇即按“0－1－2-3－0-1……”的程序进行运行。
