（王锡城 王晶）具有I\(^{2}\)C总线控制的大屏幕彩电在维修状态下，可以通过I2C总线控制比较容易地实现对图像系统、偏转系统及副亮度等进行局部的调整。
本文是以北京牌8340型64厘米彩色电视接收机（以下简称8340机）为例进行解说；而对具有I\(^{2}\)C总线控制的东芝火箭炮大屏幕彩电（包括国内一些生产厂家采用东芝机心的大屏幕彩电）的维修调整也同样是适用的。这里对于彩色电视接收机的一般传统的维修调整方法不予以介绍。
一、维修调整方法
（1）维修状态的操作
①怎样进入维修状态
方法是同时按压遥控器上的“F”键和“4键，随后依次按“1”、“0”、“4”、“8”键，即可进入维修状态。与此同时在荧光屏右上角显示出字符“M”，如图1所示。
②怎样从维修状态退出
方法是按动遥控器转换电源“通／断”键，即可退出维修状态。
（2）在维修状态下进行调整
①电平调整
同时按遥控器上的“F”键和“GRN”键，或同时按“F”键和“YEL”键，即可选择出所需要调整的项目，然后用“音量／功能”键调节控制电平大小。
②断开I\(^{2}\)C总线
同时按“F”键和“1”键即可切断I\(^{2}\)C总线控制60ms。
③垂直偏转通／断
同时按“F”键和“2”键即可完成垂直偏转的通／断。
④彩色制式SECAM的场识别信号通／断，同时按“F’键和“3”键即可实现。
二、维修调整示例
首先根据维修状态的操作方法，使其进入维修状态。同时按“F”键和“GRN”键，或同时按“F”键和“YEL”键来改变相关集成电路中的副地址，选择出所需要调整的项目，然后再用“音量／功能”键调节控制电平的数值。
（1）图像垂直中心和高度的调整
接收WG PHILIPS图像，调节对比度和亮度控制到中等程度。改变副地址，选择出需要调整的项目垂直中心（符号VPS），调节控制电平，使图像垂直中心位于荧光屏的中心。调整时在荧光屏上将显示出RAM号“36”、控制电平数值“33”及调整项目“VPS”，如图2（a）所示。
用相同的方法，改变副地址，选择出需要调整的项目图像高度（符号HIT），调节控制电平，使图像在顶部和底部的白框刚刚隐蔽。在荧光屏上将显示出RAM号“33”、项目“HIT”及电平数值“23”，如图2（b）所示。
（2）图像水平中心和宽度调整

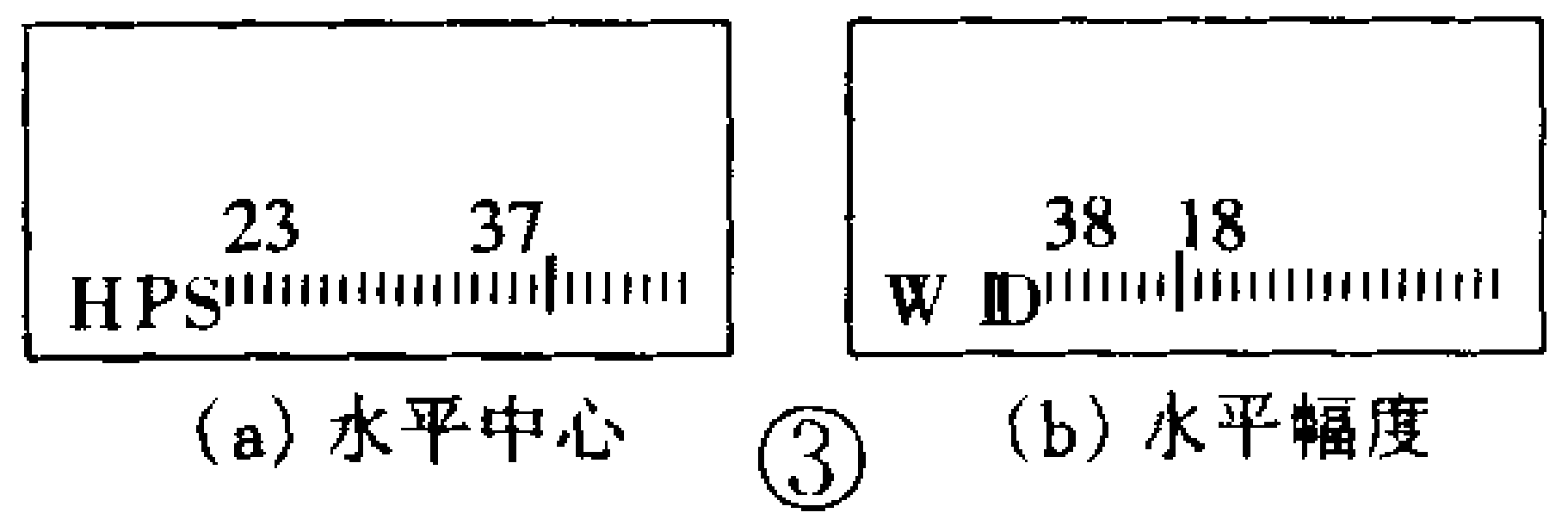

接收WG PHILIPS图像，调节对比度、亮度和色度控制到中等程度。改变副地址，选择出需要调整项目图像水平中心（符号HPS），调节控制电平，使图像的水平中心位于荧光屏的中心。荧光屏上的显示为RAM号“23”、项目“HPS”及电平数值“37”，如图3（a）所示。
改变副地址，选择出需要调整的项目水平幅度（符号WID），调节控制电平，使图像右边和左边的白框刚刚隐蔽。在荧光屏上将显示出RAM号“38”、项目“WID”及电平数值“18”，如图3（b）所示。
（3）梯形失真和枕形失真调整

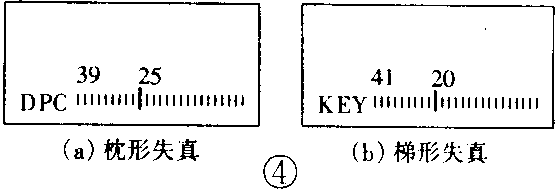

接收WG PHILIPS图像，调节对比度、亮度和色度控制到中等程度。改变副地址，选择出需要调整的项目枕形失真（符号DPC），调节控制电平，使图像右边和左边垂直条坚直。荧光屏上将显示出RAM号39、项目DPC和控制电平数25，如图4（a）所示。
改变副地址，选择出需要调整的项目梯形失真（符号KEY），调节控制电平，使图像梯形失真得到校正。荧光屏上的显示如图4（b）所示的“KEY”、“41”（RAM号）和“20”（电平数值）。
（4）副亮度调整
调谐到一个彩色图像节目。调节对比度控制到最大，亮度控制到中等程度，色度控制到最小。改变副地址，选择出所需要调整的项目副亮度（符号SUB），调节控制电平，使之位于中心，如图5所示。其中，“16”（RAM号）。“37”（电平数值）。
改变对比度、亮度控制检查图像的变化。如果对比度、亮度控制调至最小时，图像暗不下来或控制调至最大时没有亮起来，则应再次调节副亮度控制电平，直到获得满意的图像为止。
（5）白平衡调整
同时按遥控器上的“F”键和“2”键，以便切断垂直偏转。随后调节彩色显像管的帘栅极电压（红、绿、蓝截止控制电位器放在中间位置上），直到荧光屏上出现一条微弱的水平线。其次用红、绿、蓝截止电位器调整低亮度时的白平衡。而后同时按“F”键和“2”键恢复垂直偏转，当亮度控制在最大时，调节蓝、绿激励电位器，使在高亮度范围达到白平衡。
调节亮度和对比度控制，使光栅暗下来，检查在低亮度的白平衡；如果暗白平衡不好，则微调截止控制电位器和激励控制电位器，以便在低亮度和高亮度都达到好的白平衡。
三、维修调整项目

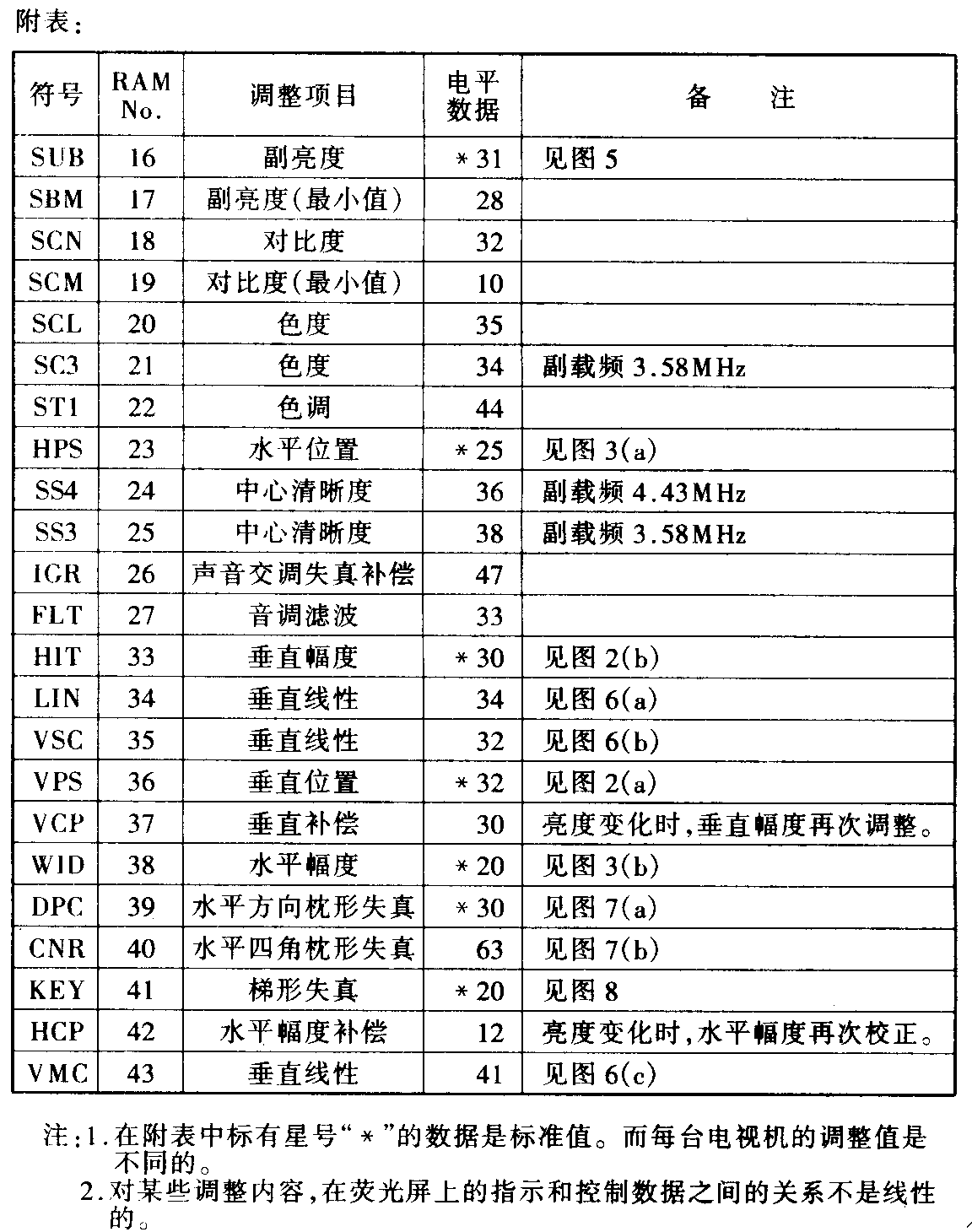

通过I\(^{2}\)C总线控制能够完成很多的维修调整项目，在此不一一解说，现将维修状态调整项目列成附表，供读者参考。
