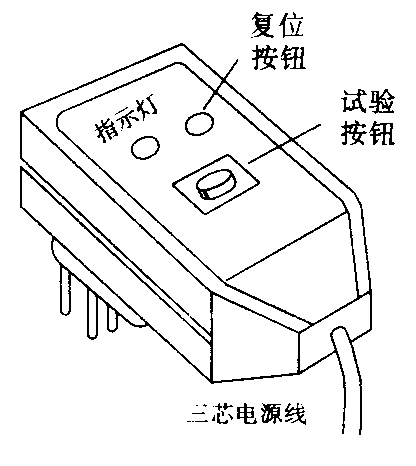

我国家用电器及工农业用的电气产品发展迅速，对各种电气产品的安全保护措施要求越来越高。根据产品安全的需要，开发出一种带热保护的漏电保护插头，用于各种单相220V交流供电的各种家用电器、电动工具以及其它电气设备上，外形见附图。
这种漏电保护插头使用专用IC检测漏电信号。脱扣机构设计独特，整个体积略大于普通电气插头，外形尺寸仅为68×41×25（mm\(^{3}\)）。使用方便灵活，安全可靠，它除了有漏电保护开关的全部功能外，还增加了插头发热保护装置。当电路负荷增大或因插头接触不良引起插头发热时，该插头可自动脱扣断电。主要技术指标：电压220V、50Hz，工作电流10A，漏电动作时间≤0.1S，短路分断电流500A，漏电动作电流10mA，漏电不动作电流5mA。插头上带工作指示灯及试验按钮和复位按钮。
漏电保护插头的工作原理：当发生漏电（触电）故障时，因王回路电流矢量和不为零，接在供电回路的零序互感器感应的电压信号经专用IC的前级放大后，启动IC内部闭锁电路翻转使输出端为高电平，触发单相可控硅导通，使脱扣线圈通电，驱动脱扣机构动作，使供电回路断电而保护人身安全。插座上装有试验按钮，用来模拟漏电电流，以方便定期检验漏电保护插头是否动作可靠。热保护装置是用一个专用的温敏开关，并联在试验按钮两侧并安装在紧靠插头顶部的位置上，当插头与插座接触不良或因负载电流长期大于10A使温度上升到85°C时，温敏开关闭合，使零序互感器产生不平衡电流，导致脱扣机构动作而保护插头不至过热而烧坏。
这种漏电保护插头在电压降到100V或在110V电源场合下仍能可靠工作，使用时要注意漏电保护插头防水，特别是用作电热淋浴器的插头时一定要注意。另外注意不能使用劣质插座，因劣质插座容易发生接触不良而引起插头发热使保护装置误动作。（陈九如）
