这两种稳压器静态电流仅12μA，它们可以接成+5V固定输出，或利用两个外接电阻就能决定其任意输出电压，其输入电压与输出电压的压差为0.8V。输入电压的范围可从+2V～+16.5V，提供40mA的电流输出。如需获取较大的输出电流，对于ADM663可以通过外接功率三极管的办法来实现。所不同的是，ADM666具有低电压检测端，而ADM663则有温度比例输出端。

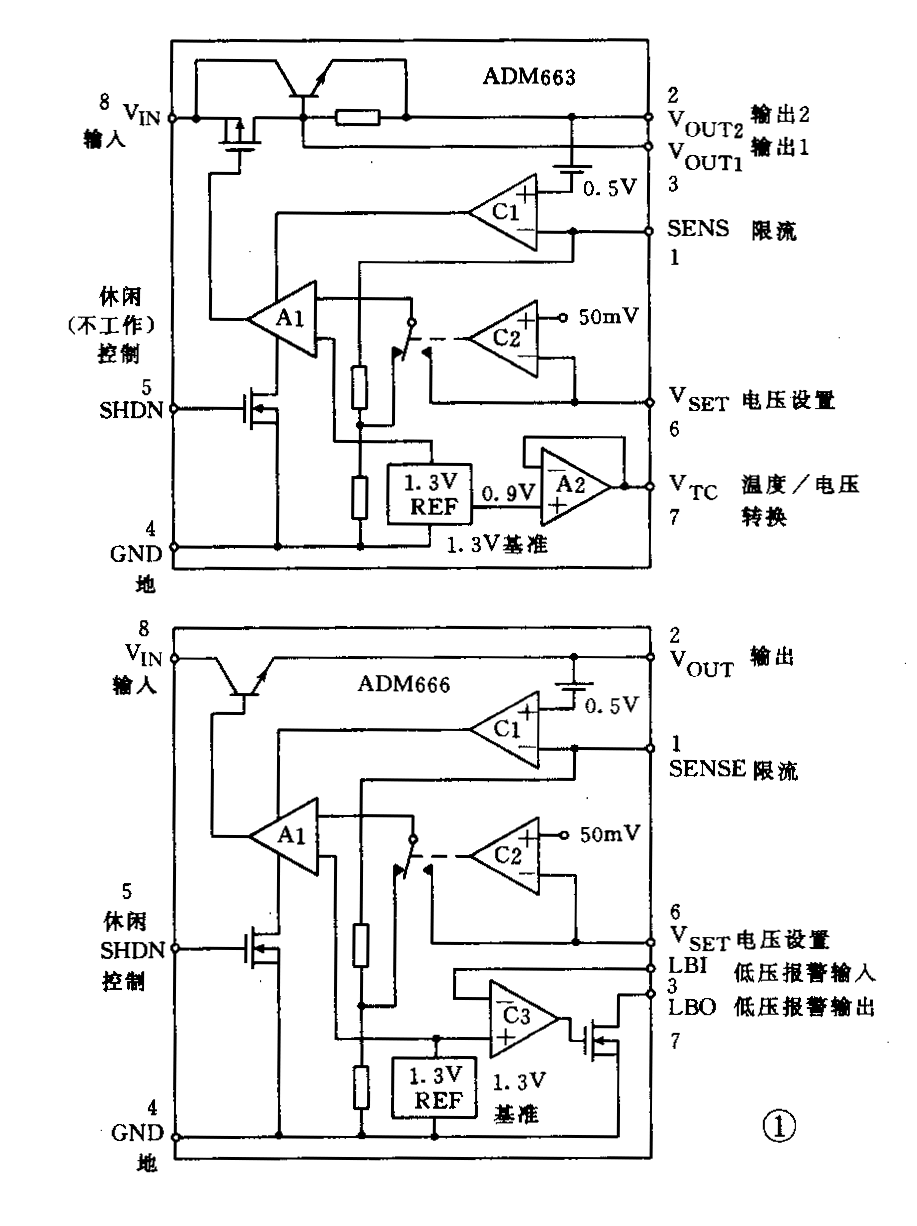

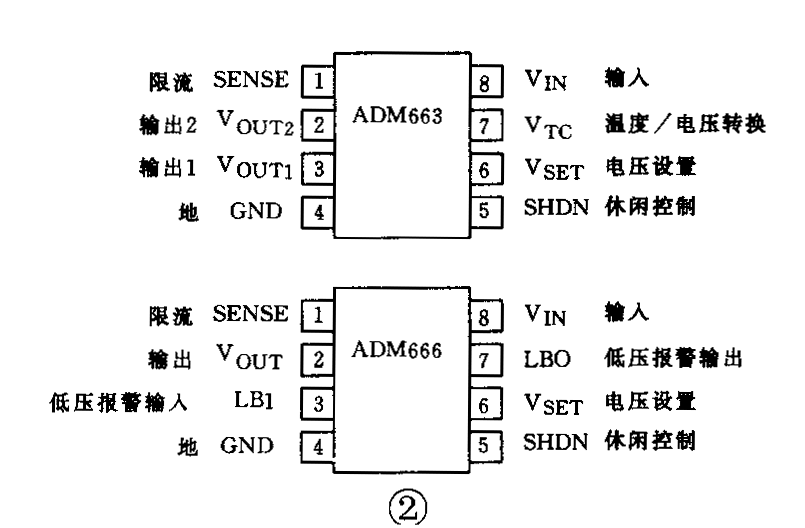

图1是这两种稳压器的内电路方框图。图2是这两种IC的管脚排列图，这里，Vout——电压输出端；Vin——电压输入端，GND——接地端
SENSE——传感端（极限电流传感输入［相对于Vont（2）］，若不使用，将它与Vout（2）相联）。LBI——低电压检测输入端，LBO——低电压检测输出端，V\(_{SET}\)——用于调节电压输出，VTC——温度比例输出端，SHDN——数字输入端，（使用它可以使器件不工作时的功耗最低）。
图3是ADM663或ADM666电路接成+5V固定输出的电路。
可调输出的接法见图4。这里R1、R2的选取公式为：R2=R1·（V\(_{0}\)1.3-1），R1可选取1MΩ，因为VSET的输入电流极低，另外图4中R\(_{CL}\)的选取应遵循公式RCL=0.5;I\(_{CL}\)，ICL≤50mA。

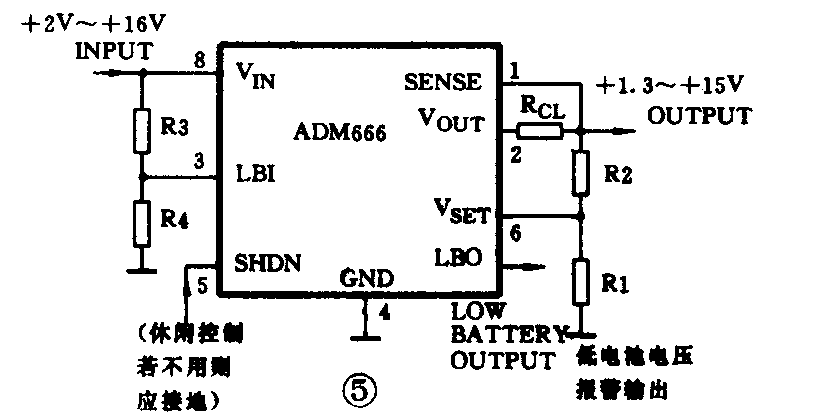

低电压检测的用法见图5，由于ADM666内部设置低电压检测电路，所以可以应用这一功能，这里R3=R4（\(\frac{V}{_{BATT}}\)1.3-1）VBATT是电池电压跌落的最低值，同样，由于LBI端的输入电流应该极低，所以R3、R4要选得很大，例如，当V\(_{BATT}\)=6V时，R3=2.7M而R4＝10M。LBO端即输出低电压检测信号的管脚。

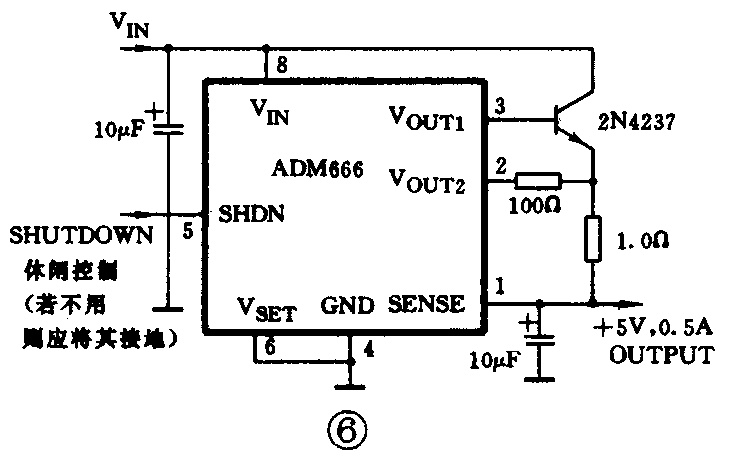

图6是ADM663用于扩展电流的接法，这个电路外接了NPN功率管2N4237，使得输出电流可以达到0.5A，1Ω电阻为输出限流电阻。

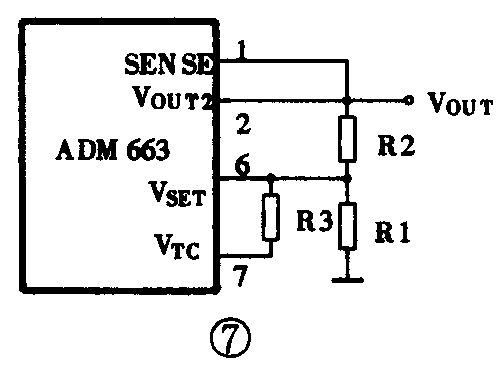

图7是ADM663用于温度比例输出，其内部包含有+2.5mV／℃的正温度系数的V\(_{TC}\)输出，通过一个电阻连接到误差放大器（VSET）的加法端，结果在稳压器的输出端产生一个负的温度系数。在25℃，V\(_{TC}\)典型输出为0.9V，这里：
V\(_{OUT}\)=VSET（1+\(\frac{R2}{R1}\)）·R2;R3（V\(_{SET}\)－VTC）
TCV\(_{OUT}\)=-\(\frac{R2}{R3}\)·TVCTC
V\(_{SET}\)=1.3V，VTC=+0.9V TCV\(_{TC}\)=+2.5mv／℃。
值得注意的是ADM663／666可与MAX663／666互换使用。
另外，为了得到良好的高频去耦效果，在电源输入端应该接上l00μ电解电容与1μ电容并联，输出端的滤波电容器一般用10μ左右即可。（张国华）
